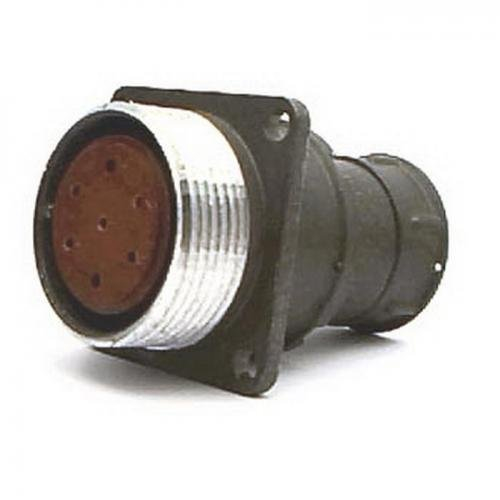

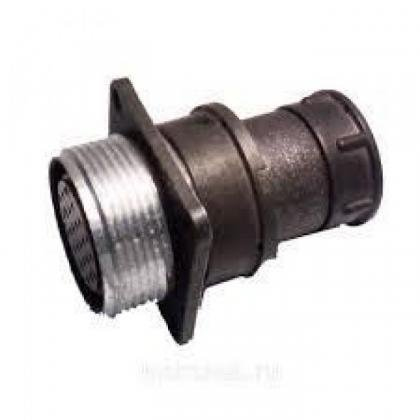

2РМТ27БПЭ24Г1В1В — это электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъём из серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Это блочная приборная розетка с посадочным диаметром корпуса 27 мм, 24 контактами диаметром 1 мм и серебряным покрытием контактов. Максимальное рабочее напряжение достигает 560–700 В, токовая нагрузка — до 8 А на контакт и до 27 А на соединитель в целом. Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более 5 мОм.

Разъём состоит из корпуса, изолятора и контактов, обеспечивает пылезащищённость в сочленённом состоянии и монтируется объёмным способом с пайкой.

Условия эксплуатации

Рабочий температурный диапазон — от -60 до +100 °С, число сочленений-расчленений — 500, срок сохраняемости — 15–25 лет. Выдерживает синусоидальную вибрацию, линейное ускорение до 2000 м/с² и сниженное атмосферное давление. Сочленение резьбовое, поляризация — одношпоночная.
