Назначение и область применения

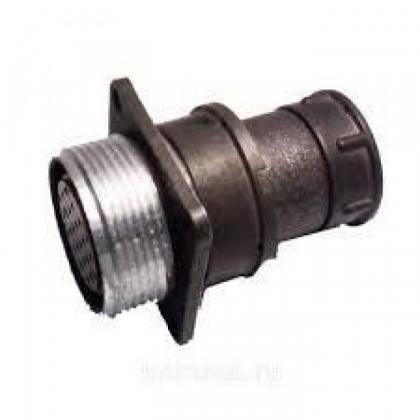

Электрический соединитель 2РМТ27БПЭ24Г1В1В «5» относится к серии 2РМТ и представляет собой блочную (приборную) розетку, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах связи, где требуется надежное разъемное соединение с высокой механической устойчивостью и стабильными электрическими параметрами.

Конструктивно разъем выполнен с диаметром посадочного отверстия 27 мм и оснащен 24 контактами диаметром 1 мм. Тип монтажа — объемный, с фиксацией проводников методом пайки. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации.

Технические характеристики

Соединитель 2РМТ27БПЭ24Г1В1В «5» рассчитан на работу со следующими электрическими параметрами:

• Максимальное рабочее напряжение — 560 В
• Токовая нагрузка на один контакт — до 8 А
• Суммарная токовая нагрузка на соединитель — до 27 А
• Сопротивление изоляции — не менее 1000 МОм
• Электрическая прочность изоляции — до 1850 В
• Количество сочленений-расчленений — 500 циклов
• Минимальная наработка — 5000 часов
• Срок сохраняемости — 25 лет

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении от 133 Па и выдерживает линейное ускорение до 2000 метров в секунду за секунду в квадрате.

Условия эксплуатации и конструктивные особенности

Разъем имеет всеклиматическое исполнение В2.1 и относится к категории негерметичных изделий. Конструкция устойчива к воздействию вибрационных нагрузок, что позволяет использовать соединитель в аппаратуре, подверженной механическим воздействиям. Тропикоустойчивое исполнение обеспечивает стабильную работу в условиях повышенной влажности и температуры окружающей среды.

Корпус изделия выполнен в сером цвете, изоляционные вставки — красного цвета. Такое цветовое решение соответствует типовому внешнему виду соединителей серии 2РМТ27 и облегчает визуальную идентификацию при комплектации и техническом обслуживании оборудования.

Приемка и документация

Изделие имеет приемку «5», что подтверждает соответствие установленным требованиям для применения в аппаратуре с повышенными требованиями к надежности. Соединитель поставляется с артикулом 40377 и предназначен для использования в составе радиоэлектронных устройств, где требуется гарантированная повторяемость характеристик и длительный срок службы при минимальном техническом обслуживании.
