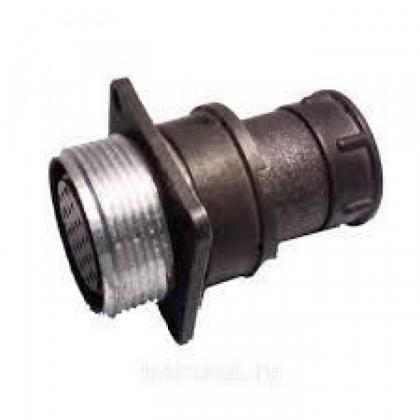

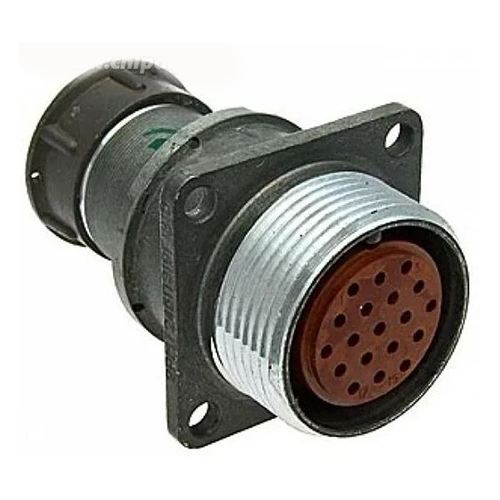

2РМТ27БПЭ24Г1В1В — это цилиндрический низкочастотный негерметичный разъём. примерно в 2015–2026 годах (по аналогии с близкими модификациями 20–22 гг.).

Описание

Это приборная вилка (ВП) внутреннего объёмного монтажа с резьбовым соединением, предназначенная для электрических цепей постоянного и переменного тока частотой до 3 МГц. Корпус условного размера 27, с 24 контактами в карболитовом основании и металлическом корпусе, одношпоночная поляризация.

Расшифровка обозначения

• 2РМТ — тип соединителя.

• 27 — размер корпуса.

• Б — приборный (блочный).

• П — прямой патрубок.

• Э — гайка для экранированного кабеля.

• 24 — число контактов.

• Г — розетка (но в контексте ВП — вилка ).

• 1В1В — серебряное покрытие контактов, теплостойкость до 100°C, всеклиматическое исполнение.

Применение

Используется во всеклиматическом исполнении (УХЛ/В) для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре, с экранированными или неэкранированными кабелями; монтаж пайкой или обжимкой.

Характеристики

• Рабочая температура: от -60°C до +100°C.

• Максимальное напряжение: 560–700 В.

• Ток на контакт: 4–36 А (зависит от диаметра: ?1,0–3,0 мм).

• Количество сочленений: до 500.

• Вибрация: 1–1000 Гц, до 490 м/с?; удары до 5000 м/с?.
