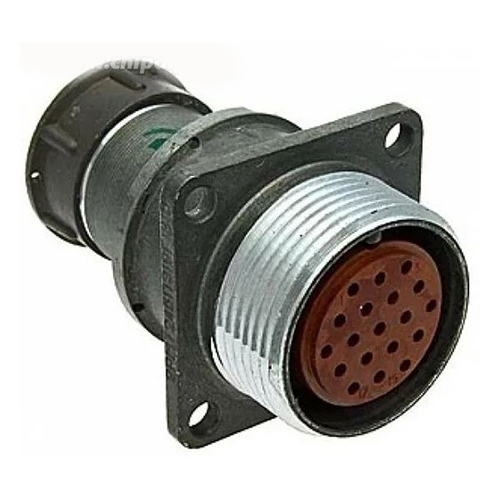

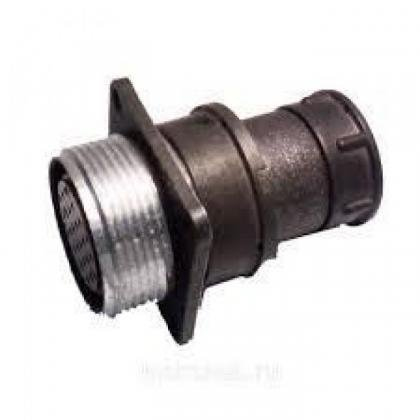

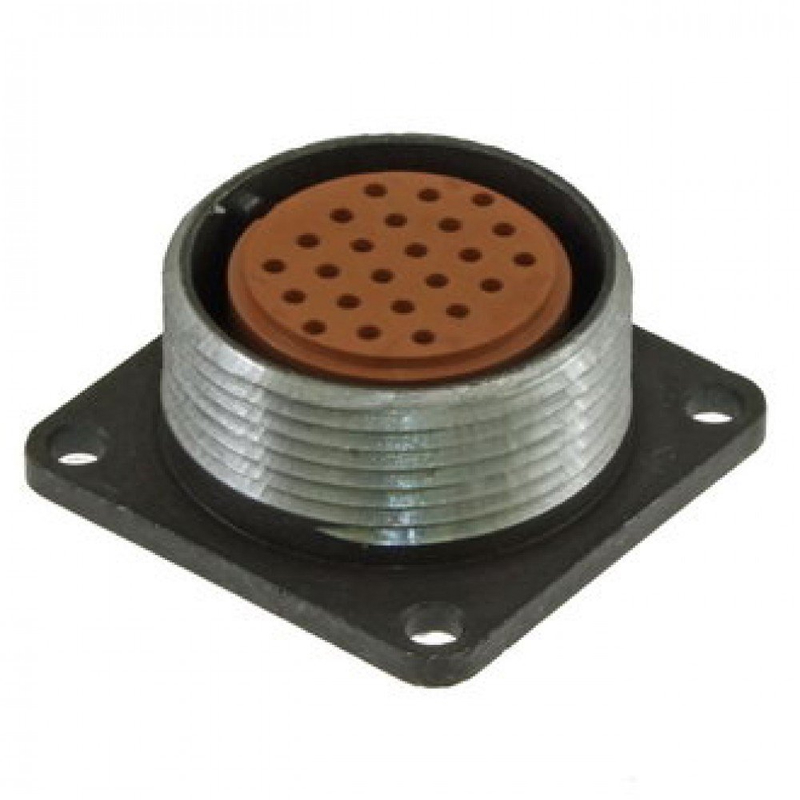

2РМТ27БПЭ24Г1В1В — это электрический разъём (розетка) из серии 2РМТ, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в приборном исполнении и обеспечивает стабильную передачу сигналов и питающего напряжения в составе промышленного, измерительного и специального оборудования. Артикул товара — 3712, категория — 2РМТ27.

Назначение и область применения

Разъём востребован там, где требуется компактное, но при этом механически прочное соединение с большим числом цепей. Благодаря блочному корпусу с посадочным диаметром 27 мм и 24 контактам диаметром 1 мм он подходит для монтажа в ограниченном объёме аппаратуры. Приборное исполнение позволяет использовать его в блоках управления, пультах, системах сбора данных и других устройствах, работающих в жёстких условиях эксплуатации.

Конструктивные и электрические характеристики

Основные параметры соединителя подтверждаются техническими данными:

• Максимальное рабочее напряжение — до 700 В.
• Токовая нагрузка на одиночный контакт — до 4 А.
• Суммарный ток на соединитель — до 100 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — до 2300 В.
• Покрытие контактов — серебро.
• Теплостойкость — до 100 °C.

Такое сочетание параметров позволяет использовать разъём в цепях как с малыми сигнальными токами, так и с заметной токовой нагрузкой, не опасаясь перегрева или потери контакта.

Условия эксплуатации и надёжность

Изделие рассчитано на длительную работу в сложных условиях. Оно выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные механические удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате. Допускается воздействие акустического шума уровнем до 170 дБ и линейного ускорения 2000 метров на секунду в квадрате.

Рабочий диапазон температур составляет от минус 60 °C до плюс 100 °C. Атмосферное давление — от 133,32 умноженное на 10 в минус двенадцатой степени Паскаля. Ресурс по циклам соединений-расчленений — 500, наработка — 1000 часов, сохраняемость — 15 лет. Исполнение всеклиматическое В2.1 подтверждает пригодность к работе в различных климатических зонах.
