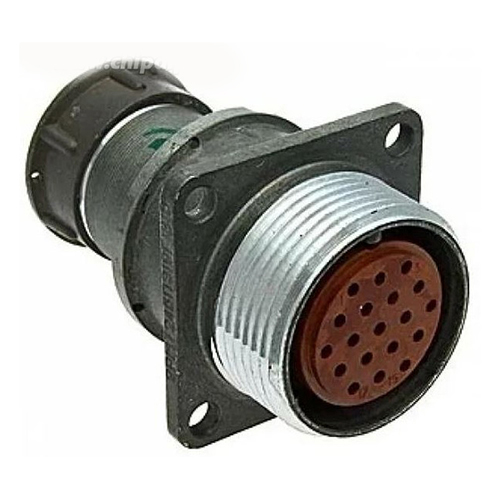

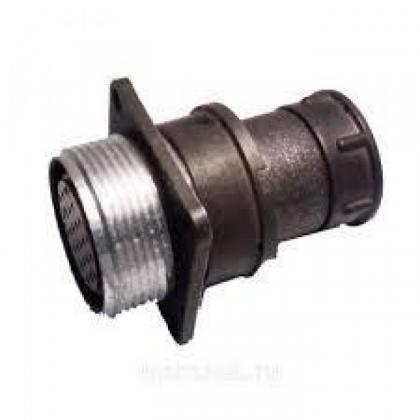

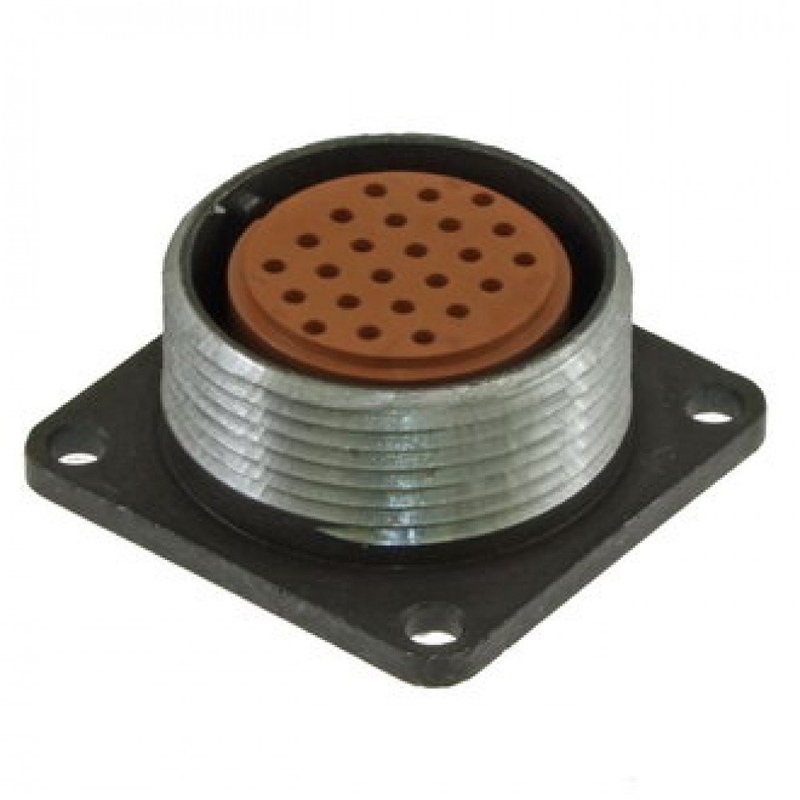

Назначение разъёма 2РМТ27БПЭ24Г1В1В

Разъём 2РМТ27БПЭ24Г1В1В относится к серии 2РМТ и представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель блочного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применение охватывает внутренний объёмный монтаж в электронных устройствах и промышленном оборудовании, где требуется надёжное и долговечное электрическое соединение.

Блочная конструкция корпуса позволяет встраивать разъём в состав аппаратуры как элемент блочного сочленения, обеспечивая механическую фиксацию и электрический контакт между сопрягаемыми частями. Тропикоустойчивое исполнение делает изделие пригодным для эксплуатации в условиях повышенной влажности и температуры, характерных для ряда промышленных и транспортных применений.

Технические характеристики

Параметры изделия подтверждаются его конструктивным исполнением и маркировкой. Ниже приведены основные характеристики соединителя.

• Тип соединителя: электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
• Условный размер корпуса: 27 мм.
• Количество контактов: 24.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка: до 8 А на каждый контакт и до 27 А на соединитель в целом.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, пайкой.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Приемка: «5».

Указанные значения следует рассматривать как предельные режимы работы, при которых сохраняется работоспособность соединителя. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и способствует надёжной передаче сигнала и тока в течение ресурса изделия.

Конструкция и материалы

Разъём состоит из корпуса, изоляторов, гнёзд или штырей, пружинного кольца и других элементов. Корпус изготовлен из специального алюминиевого сплава АЛ-11, а изоляторы — из пресс-материала АГ-4. Такое сочетание материалов обеспечивает механическую прочность корпуса и электрическую изоляцию между контактами.

Цилиндрическая форма корпуса условного размера 27 мм определяет габаритную совместимость с ответными частями соответствующего типоразмера. Пружинное кольцо участвует в фиксации и расфиксации сочленения, обеспечивая необходимое усилие удержания.

Применение и условия эксплуатации

Разъёмы типа 2РМТ27БПЭ24Г1В1В используются в различных электронных устройствах для обеспечения надёжных соединений. Они подходят для внутреннего объёмного монтажа и могут применяться в отраслях промышленности, где требуется надёжное и долговечное электрическое соединение.

Монтаж выполняется пайкой, что предъявляет требования к подготовке проводников и организации рабочего места. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать изделие в широком спектре климатических условий. Негерметичное исполнение означает, что соединитель не предназначен для работы при прямом воздействии жидкости или повышенном давлении среды, однако тропикоустойчивое исполнение рассчитано на влажный и тёплый климат.

Перед применением следует учитывать предельные значения напряжения и тока, а также число контактов и их диаметр, чтобы обеспечить соответствие соединителя требованиям конкретной электрической цепи. Приемка «5» подтверждает соответствие изделия установленным для данной категории требованиям качества.
