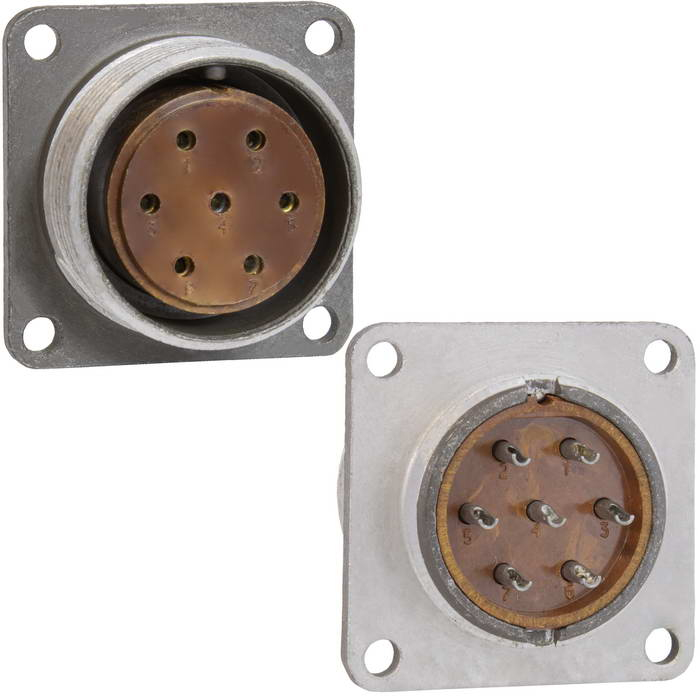

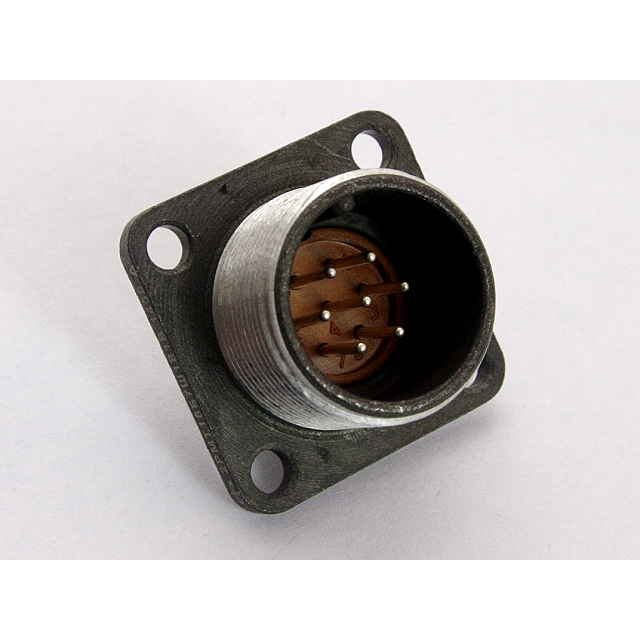

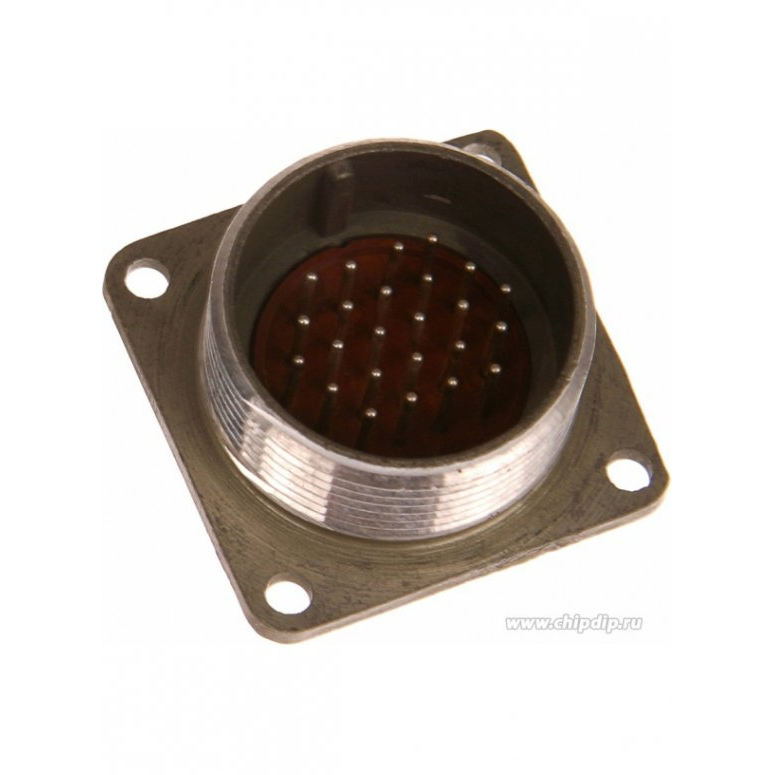

Назначение соединителя 2РМТ27Б7ШВ1 «5»

2РМТ27Б7ШВ1 «5» — электрический цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения из серии 2РМТ. Изделие представляет собой вилку (индекс «Ш» — штекер) и предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Применяется там, где требуется надёжная коммутация цепей питания и сигналов в условиях повышенных механических нагрузок, широкого диапазона температур и высокой влажности.

Индекс «5» в обозначении соответствует приёмке по пятой категории, что подтверждает соответствие изделия установленным требованиям приёмки. Соединитель выпускается в приборном корпусе (индекс «Б») с диаметром корпуса 27 мм, что определяет его установочные и присоединительные размеры. Исполнение «В1» — всеклиматическое, поэтому изделие работоспособно как в умеренном, так и в тропическом климате.

Конструктивные особенности и подтверждённые характеристики

Соединитель имеет резьбовое сочленение, которое обеспечивает механическую фиксацию вилки с ответной частью и устойчивость к вибрационным и ударным воздействиям. Контакты выполнены извлекаемыми, что упрощает монтаж, осмотр и, при необходимости, замену отдельных контакт-деталей. Монтаж электрических проводников возможен методом обжимки или пайки. Покрытие контактов — серебро (индекс «В»), что снижает переходное сопротивление и повышает стабильность электрического контакта.

• Количество контактов — 7.
• Диаметр контактов — 1,5 мм.
• Максимальная токовая нагрузка на контакт — до 12–16 А.
• Суммарная токовая нагрузка на соединитель — до 70 А.
• Максимальное рабочее напряжение — 560–700 В постоянного тока или амплитудное значение переменного тока.
• Сопротивление контактов — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — 1850–2300 В.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в жёстких условиях. Соединитель выдерживает вибрацию в диапазоне от 1 до 10000 Гц с ускорением до 50 g, удары с ускорением до 500 g и линейное ускорение до 200 g. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Влажность 98 процентов при температуре плюс 40 градусов Цельсия также входит в число подтверждённых режимов эксплуатации.

Показатели долговечности нормированы: минимальная наработка составляет 1000 часов, а количество сочленений-расчленений — 500 циклов. Эти параметры позволяют применять соединитель в аппаратуре, где важны ресурс и предсказуемое поведение при многократной коммутации.

Применение и совместимость

2РМТ27Б7ШВ1 «5» применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для соединения электрических цепей. Благодаря приборному корпусу диаметром 27 мм, семи контактам диаметром 1,5 мм и нагрузочной способности до 70 А на соединитель он подходит для коммутации силовых и сигнальных линий в составе кабельных сборок, блоков и стоек.

Резьбовое сочленение и всеклиматическое исполнение делают изделие пригодным для эксплуатации в полевых, промышленных и транспортных условиях, где присутствуют вибрация, удары, перепады температур и повышенная влажность. Монтаж обжимкой или пайкой позволяет использовать соединитель как при серийном производстве жгутов, так и при ремонте и обслуживании аппаратуры.

При подборе ответной части следует учитывать тип сочленения (резьбовое), диаметр корпуса 27 мм, количество и диаметр контактов, а также исполнение — негерметичное, тропикоустойчивое, всеклиматическое. Точные присоединительные размеры и взаимозаменяемость определяются по конструкторской документации на конкретный соединитель серии 2РМТ.
