Назначение разъёма 2РМТ27Б7Ш2В1В

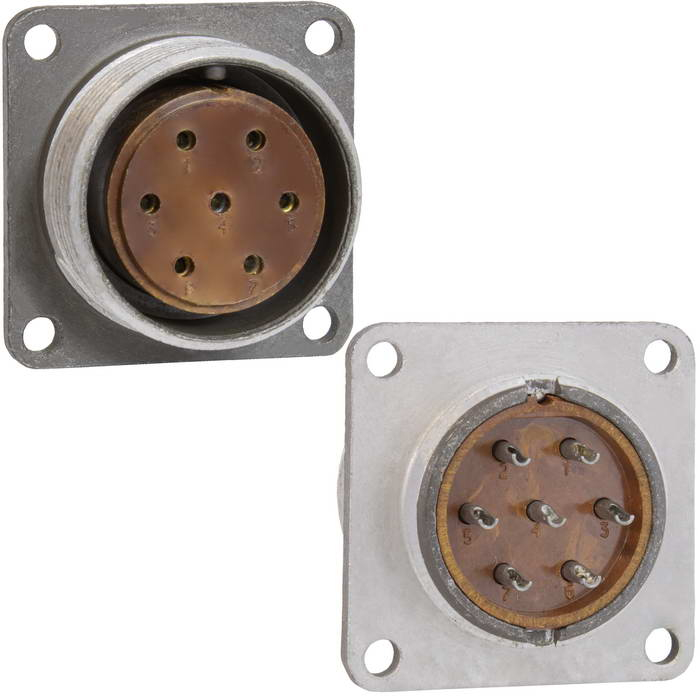

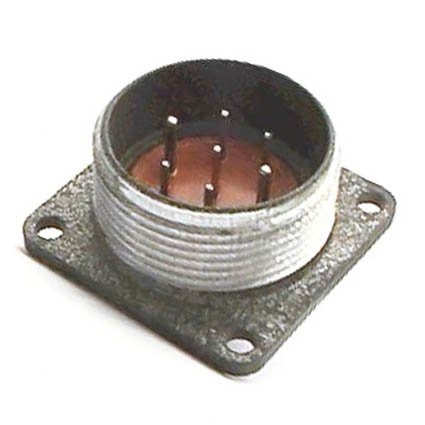

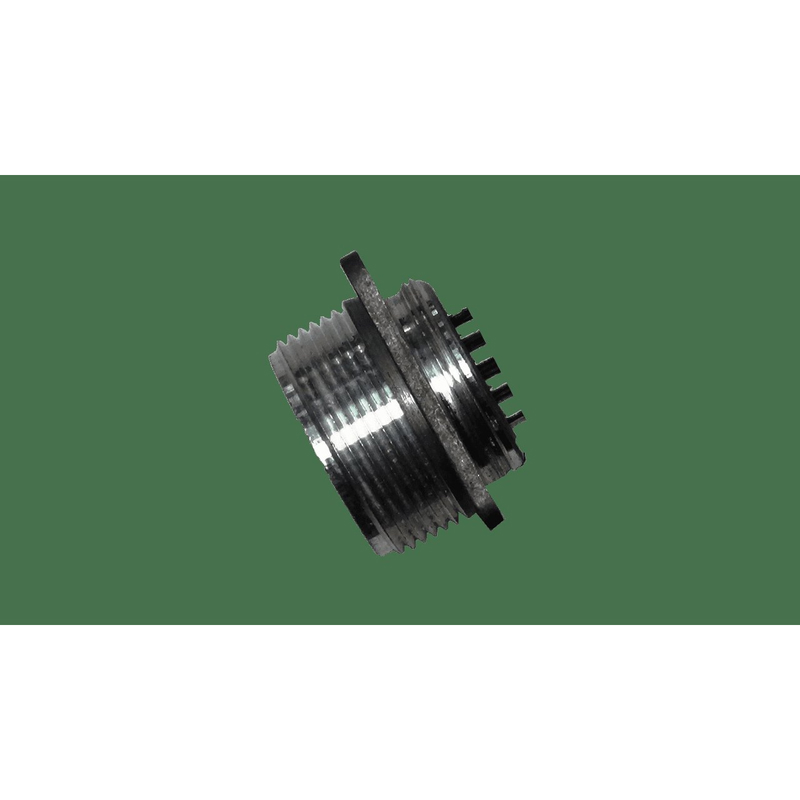

2РМТ27Б7Ш2В1В — это электрический цилиндрический разъём (вилка) производства предприятия Элекон, предназначенный для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ и применяется как универсальный соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре.

Разъём обеспечивает механическое и электрическое соединение цепей, передачу сигналов и питания между блоками, приборами и кабелями. Модель востребована там, где требуется устойчивость к внешним воздействиям и стабильность контакта при интенсивной эксплуатации.

Подтверждённые особенности и технические характеристики

Конструкция разъёма рассчитана на работу в жёстких условиях. Ниже перечислены подтверждённые параметры изделия.

• Тип исполнения — негерметичный, тропико- и всеклиматический (исполнение В).
• Соединение — резьбовое, с экранированием.
• Количество контактов — 7, диаметр контакта 1,5 мм, контакты извлекаемые.
• Рабочий ток на контакт — от 7 до 15 А, максимально до 32 А в зависимости от типа, суммарный ток до 70 А.
• Максимальное напряжение — 700 В постоянного тока или амплитудное значение переменного тока.
• Сопротивление контактов — не более 2,5 мОм; сопротивление изоляции — не менее 1000–5000 МОм.
• Покрытие контактов — серебро или золото; монтаж — обжимка или пайка.
• Электрическая прочность — до 2300 В.
• Устойчивость к пониженному давлению — до 133 Па.
• Вибрационные нагрузки — 1–1000 Гц при ускорении до 50g.
• Ударные нагрузки — до 200g.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 150 градусов Цельсия.
• Наработка — не менее 1000 часов; количество сочленений — до 500.
• Корпус — блочный (обозначение Б), приборный или кабельный, без патрубка, с прямым или угловым исполнением монтажной части.
• Посадочный диаметр — 27 мм.

Применение и условия эксплуатации

Разъём 2РМТ27Б7Ш2В1В применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный соединитель общего назначения. Он подходит для коммутации цепей питания и сигнальных линий в приборах, блоках и кабельных сборках, где необходимы стойкость к вибрации, ударам и широкому диапазону температур.

Исполнение В допускает эксплуатацию в тропических и всеклиматических условиях, что расширяет географию и условия применения изделия. Блочный корпус упрощает монтаж в составе аппаратуры, а извлекаемые контакты позволяют выполнять обслуживание и замену отдельных элементов.

Благодаря высоким значениям электрической прочности и сопротивления изоляции разъём обеспечивает надёжную работу цепей при напряжении до 700 В. Совокупность перечисленных характеристик делает модель пригодной для ответственных узлов, где важны долговечность и стабильность соединения.

Ключевые преимущества для монтажа и эксплуатации

1. Резьбовое соединение с экранированием обеспечивает механическую прочность и защиту от помех.
2. Извлекаемые контакты с покрытием серебром или золотом упрощают ремонт и повышают надёжность контакта.
3. Широкий температурный диапазон и стойкость к вибрации и ударам позволяют использовать разъём в подвижной и стационарной аппаратуре.
4. Совместимость с обжимкой и пайкой даёт гибкость при сборке кабельных изделий.
