Назначение и область применения

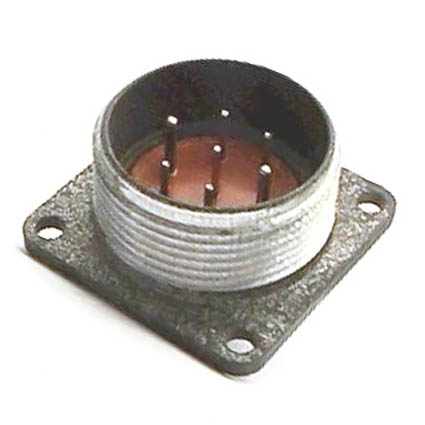

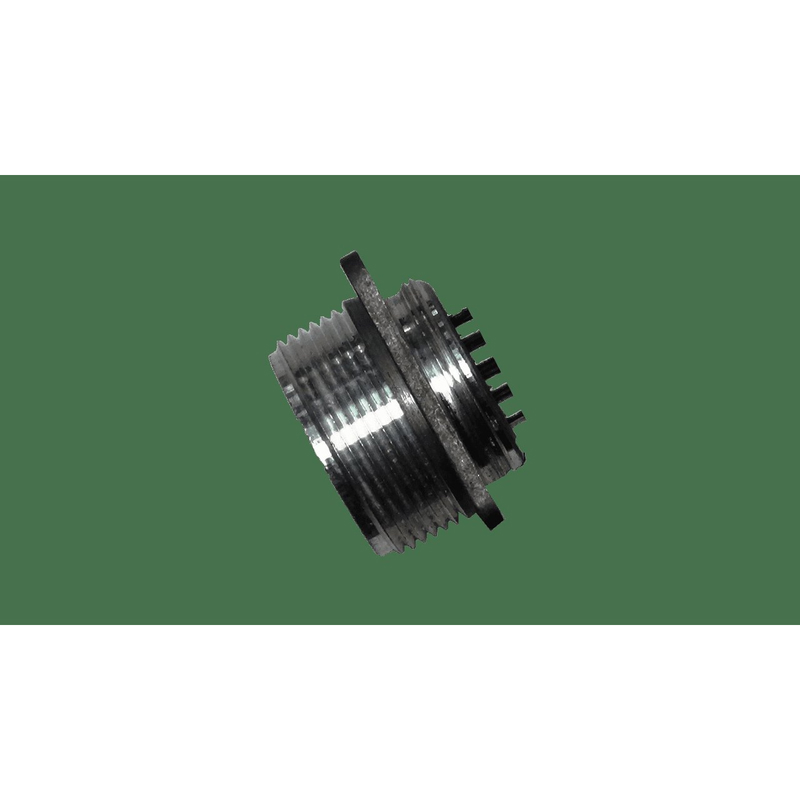

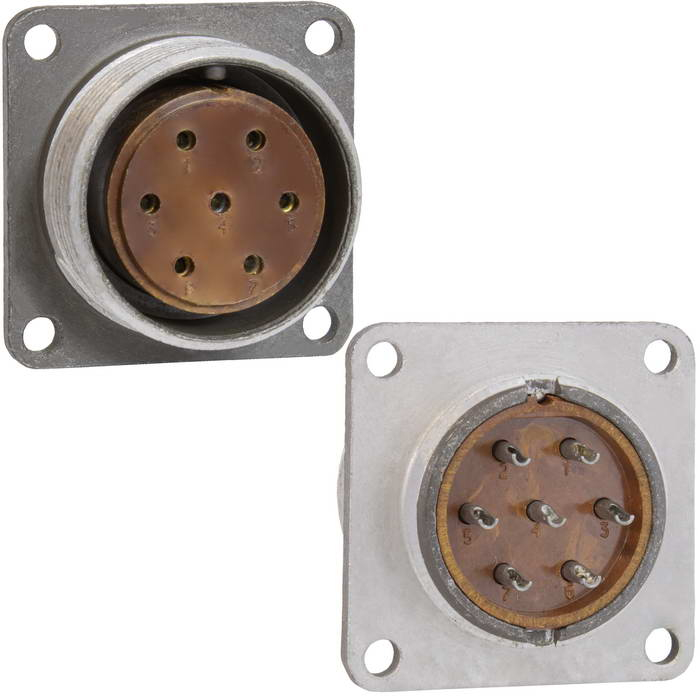

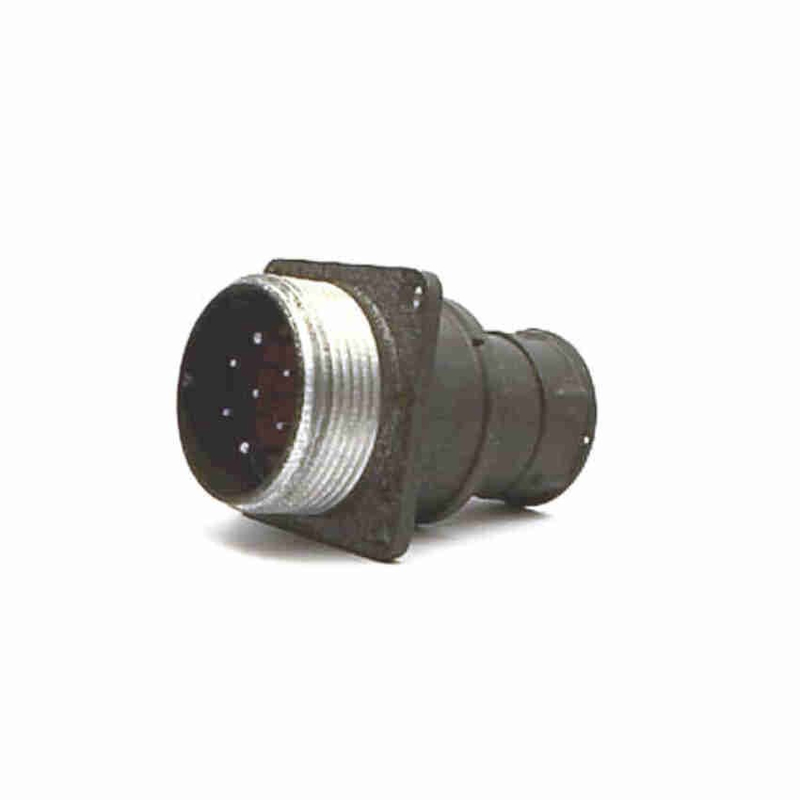

Разъём 2РМТ27Б7Ш2В1В производства «Элекон» (артикул 50317) — российский низкочастотный цилиндрический электрический соединитель серии 2РМ, 2РМТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура общего назначения, преимущественно при внутреннем объёмном монтаже. Благодаря всеклиматическому исполнению разъём подходит для эксплуатации в условиях сурового климата и при повышенных вибрационных нагрузках.

Конструктивные особенности

Обозначение «27Б» в маркировке указывает на диаметр корпуса около 27 мм и типоразмер блочного корпуса. Соединение частей разъёма — резьбовое. Корпус негерметичный, при этом конструкция экранирована для снижения влияния помех. Контакты извлекаемые, что упрощает монтаж и обслуживание. Предусмотрена возможность присоединения проводов как обжимом, так и пайкой.

• Тип соединения: резьбовое.
• Корпус: негерметичный, экранированный.
• Контакты: извлекаемые, монтаж обжимом или пайкой.
• Покрытие контактов: серебро, возможны варианты с золотым покрытием.

Технические характеристики

Максимальное рабочее напряжение разъёма достигает порядка 700 В (амплитудное значение). Максимальный ток на отдельный контакт зависит от диаметра контакта и обычно находится в диапазоне примерно от 4 до 36 А. Сопротивление изоляции составляет не менее нескольких тысяч МОм. Электрическая прочность изоляции — порядка 1,8–2,3 кВ при соответствующем рабочем напряжении.

• Максимальное рабочее напряжение: до 700 В (амплитудное).
• Ток на контакт: от 4 до 36 А (в зависимости от диаметра).
• Сопротивление изоляции: не менее нескольких тысяч МОм.
• Электрическая прочность изоляции: 1,8–2,3 кВ.

Условия эксплуатации

Рабочий диапазон температур окружающей среды — от минус 60 °C до плюс 100 °C. Разъём рассчитан на вибрационные нагрузки с частотами до 1000 Гц и ускорениями до десятков g, а также на одиночные удары с высокими перегрузками. Буква «В» в обозначении указывает на всеклиматическое исполнение по ГОСТ 15150-69, что подтверждает пригодность для работы в различных климатических зонах.

Маркировка и исполнение

Модификация «Элекон» означает, что изделие выпускается по техническим условиям завода-производителя «Элекон». При производстве соблюдаются стандартные требования к материалам корпуса, контактам и стойкости к внешним воздействиям. Разъём 2РМТ27Б7Ш2В1В имеет артикул 50317 и относится к категории 2РМТ27.
