Назначение соединителя 2РМТ27Б7Ш2В1В

Соединитель 2РМТ27Б7Ш2В1В относится к серии цилиндрических низкочастотных негерметичных соединителей 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для организации надёжного разъёмного соединения приборного типа, где требуется механически прочный и вибростойкий контакт при умеренных температурах эксплуатации.

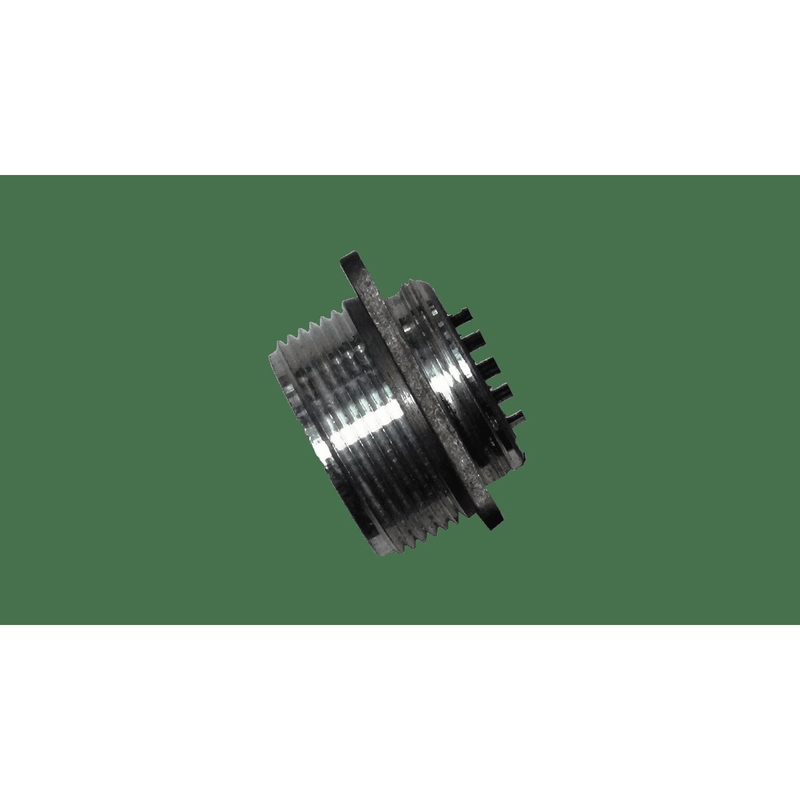

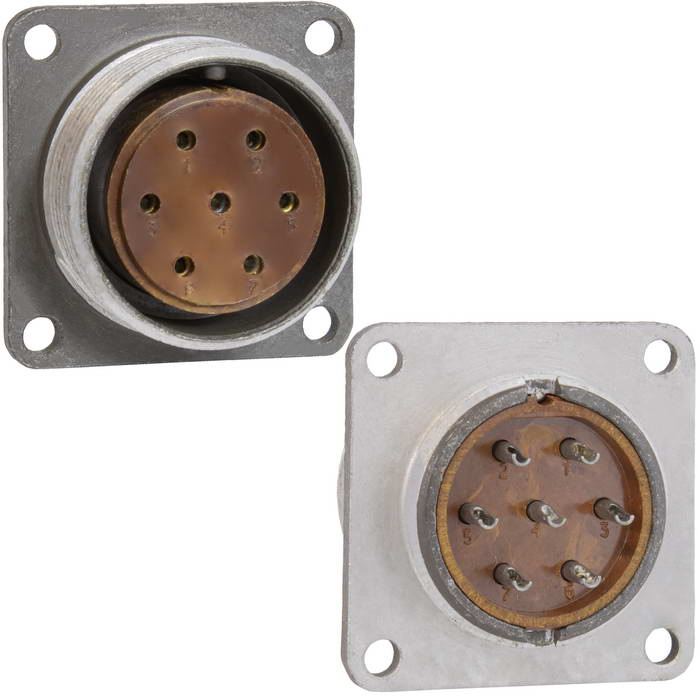

Данная модель представляет собой приборную вилку с блочным корпусом без патрубка. Такое исполнение характерно для монтажа непосредственно на корпусе аппаратуры, блоков, щитов и стоек, когда кабельная часть подключается ответной розеткой, а вилка закрепляется на приборной панели.

Расшифровка обозначения 2РМТ27Б7Ш2В1В

Маркировка соединителя полностью кодирует его конструктивные и эксплуатационные признаки, что удобно при подборе и заказе.

• 2РМТ — тип соединителя, негерметичное исполнение.
• 27 — условный размер корпуса.
• Б — блочный приборный корпус без патрубка.
• 7 — количество контактов.
• Ш — вилка (штекер).
• 2 — сочетание контактов по таблице схем.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 °С.
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Соединитель выполнен по цилиндрической схеме с резьбовым сочленением, что обеспечивает плотный и устойчивый к вибрациям контакт. Одношпоночная поляризация исключает неправильное взаимное положение вилки и ответной части при подключении.

Контактная группа включает 7 контактов, покрытых серебром. Серебряное покрытие снижает переходное сопротивление и стабилизирует параметры в слаботочных и силовых цепях. Корпус типоразмера 27 рассчитан на монтаж в приборном исполнении.

Монтаж проводников возможен объёмным способом или пайкой, с внутренней стороны корпуса. Рабочий диапазон температур определяется теплостойкостью до 100 °С. Климатическое исполнение В — всеклиматическое, что допускает эксплуатацию в широком спектре условий окружающей среды.

Основные характеристики

• Тип соединителя: цилиндрический, низкочастотный, негерметичный.
• Серия: 2РМТ.
• Тип корпуса: блочный приборный, без патрубка.
• Тип контакта: вилка (штекер).
• Количество контактов: 7.
• Условный размер корпуса: 27.
• Тип сочленения: резьбовое.
• Поляризация: одношпоночная.
• Покрытие контактов: серебро.
• Монтаж: объёмный или пайкой, внутренний.
• Теплостойкость: до 100 °С.
• Климатическое исполнение: всеклиматическое.
• Рабочая частота: до 3 МГц.
• Тип тока: постоянный и переменный.

Применение соединителя 2РМТ27Б7Ш2В1В

Благодаря прочной резьбовой фиксации и вибростойкой конструкции соединители серии 2РМТ востребованы там, где важна надёжность разъёмного соединения при низких частотах сигнала и питающих цепей.

1. Промышленное оборудование и автоматика — подключение блоков управления, датчиков и исполнительных механизмов.
2. Измерительная и испытательная аппаратура — коммутация измерительных каналов и питания приборов.
3. Системы управления и связи — передача сигналов и электропитания между узлами.
4. Транспортные средства, включая железнодорожный, автомобильный и специализированный транспорт.
5. Общепромышленное применение, где требуется вибростойкое и механически прочное соединение при низких частотах.

Соединитель 2РМТ27Б7Ш2В1В с артикулом 3692 поставляется в рамках категории 2РМТ27 и является приборной вилкой с семью серебряными контактами, рассчитанной на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц при температуре до 100 °С.
