Назначение

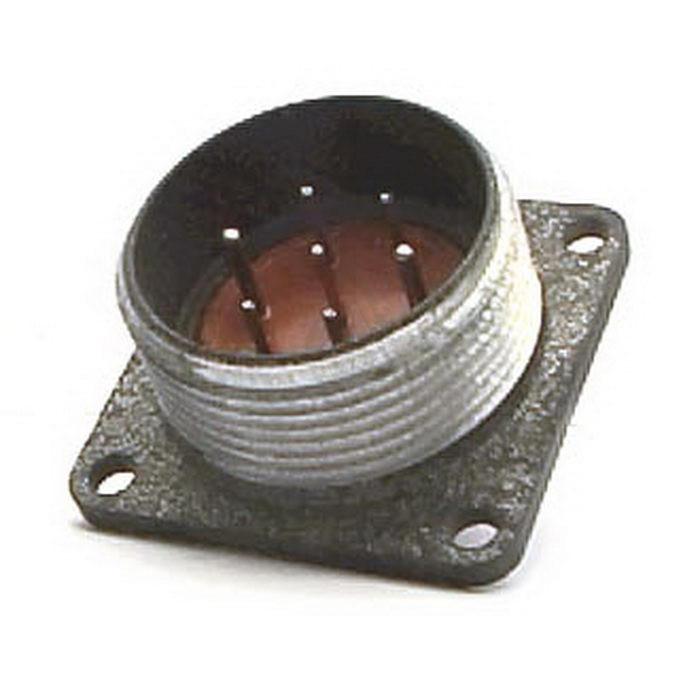

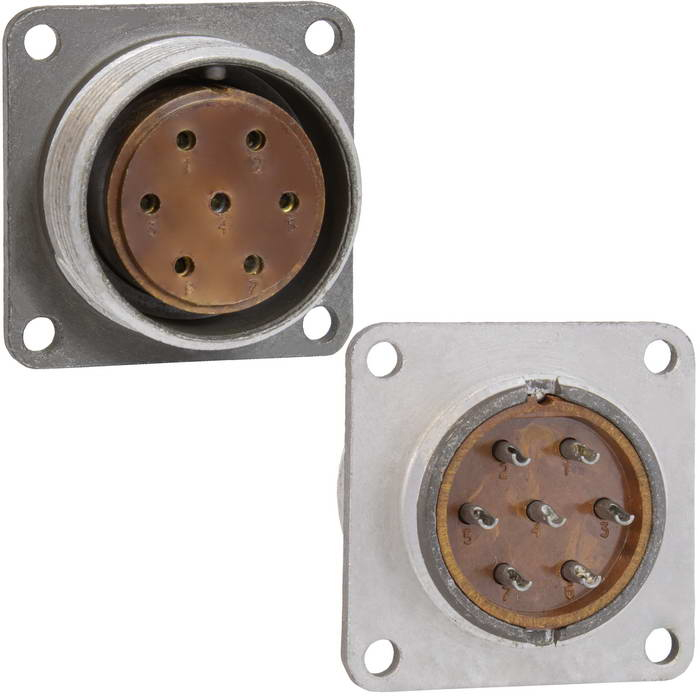

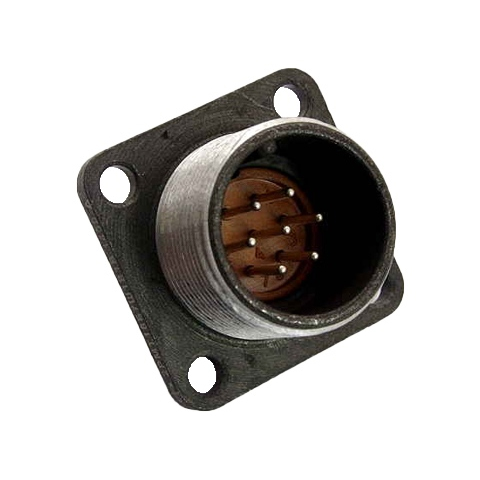

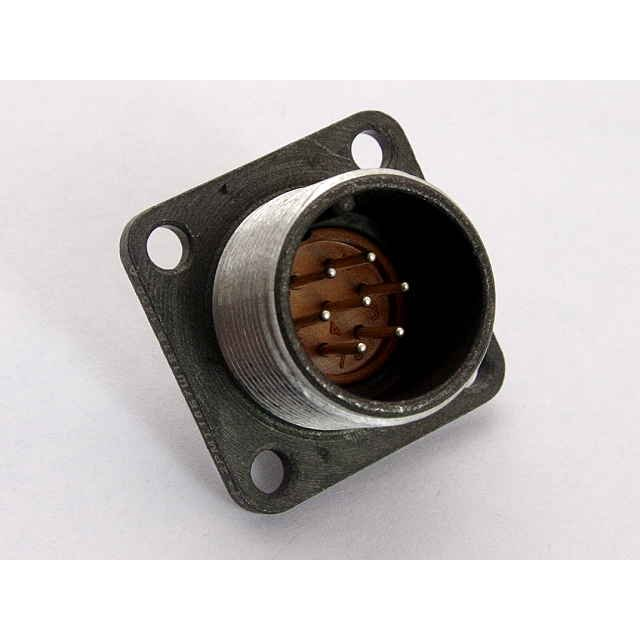

Соединитель 2РМТ27Б7Ш2В1В — электрический низкочастотный цилиндрический негерметичный разъём. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, обеспечивая соединение и разъединение электрических цепей. Артикул товара — 3691, категория — 2РМТ27. Производитель в предоставленных данных не указан.

Соединитель относится к негерметичному типу, при этом является тропикоустойчивым. Климатическое исполнение — всеклиматическое. Это позволяет использовать его в составе аппаратуры, работающей в различных климатических условиях, без заявленной герметизации корпуса.

Подтверждённые особенности

Основные характеристики изделия подтверждаются имеющимся описанием и расшифровкой обозначения. Ниже перечислены параметры, указанные для данной модели.

• Тип соединителя — негерметичный, тропикоустойчивый.
• Климатическое исполнение — всеклиматическое.
• Количество контактов — 7.
• Покрытие контактов — серебро; в общей характеристике серии допускается также золото.
• Максимальная токовая нагрузка на контакт — до 12 А.
• Максимальное рабочее напряжение — от 560 В до 700 В.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Вид корпуса — блочный.
• Часть соединителя — вилка.
• Условный размер корпуса — 27.
• Обозначение сочетания контактов — 2.
• Теплостойкость — 100 °C.

Расшифровка обозначения 2РМТ27Б7Ш2В1В

Обозначение модели читается по элементам. Такая расшифровка помогает подобрать совместимые части соединителя и понять его исполнение.

1. 2РМТ — тип соединителя.
2. 27 — условный размер корпуса.
3. Б — вид корпуса, блочный.
4. 7 — количество контактов.
5. Ш — часть соединителя, вилка.
6. 2 — обозначение сочетания контактов.
7. В — покрытие контактов, серебро.
8. 1 — теплостойкость, 100 °C.

Применение и монтаж

Соединители 2РМТ используются для подключения проводов, кабелей и узлов в различных устройствах электроники. Они могут быть установлены как в экранированных, так и в неэкранированных конфигурациях, в зависимости от требований к монтажу. Сочленение выполняется резьбовым способом, что обеспечивает надёжное соединение и разъединение цепей.

Модель 2РМТ27Б7Ш2В1В подходит для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Благодаря всеклиматическому исполнению и тропикоустойчивости соединитель может эксплуатироваться в диапазоне температур от минус 60 °C до плюс 100 °C. При этом он остаётся негерметичным, поэтому при монтаже следует учитывать условия окружающей среды и требования конкретного изделия.

Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют. Краткое описание из каталога не указано. Имеющееся описание относится к 2019 году. Для точного подбора ответной части и принадлежностей рекомендуется опираться на расшифровку обозначения и подтверждённые характеристики, приведённые выше.
