Назначение

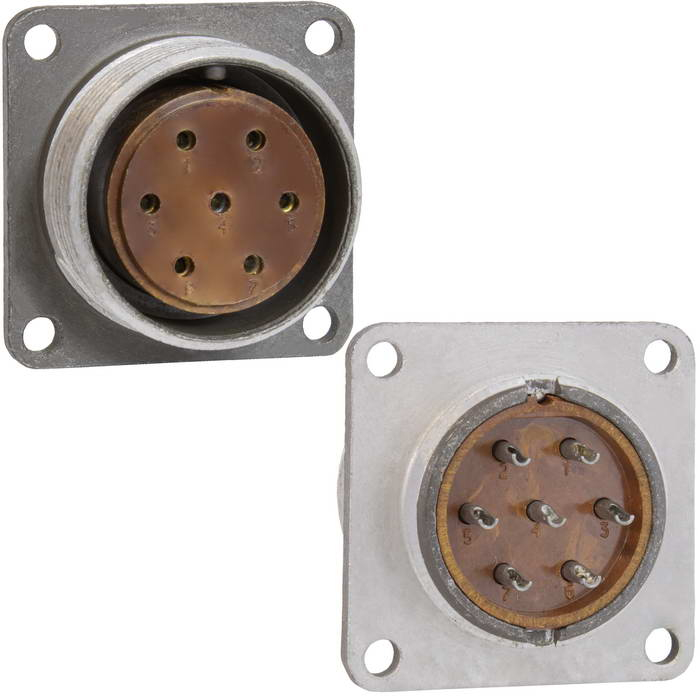

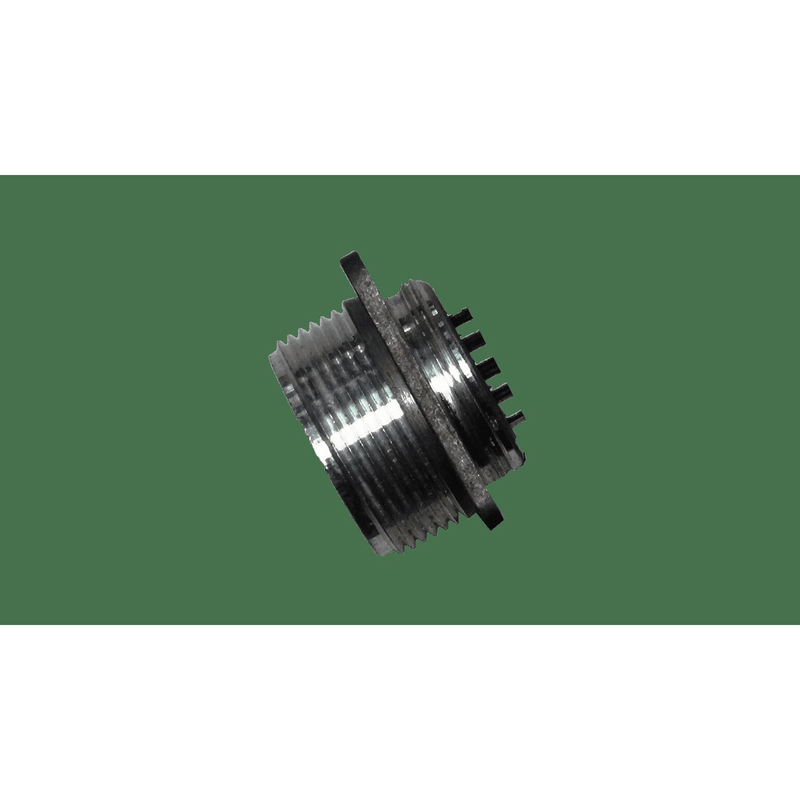

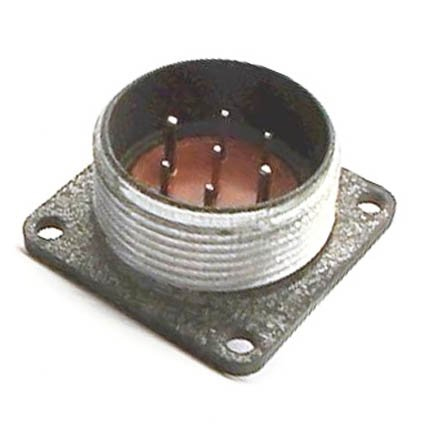

2РМТ27Б7Ш2В1В — электрический цилиндрический низкочастотный соединитель негерметичного тропикоустойчивого типа. Он предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре общего и специального назначения.

Изделие выполнено в виде блочной вилки с литерой Ш в обозначении. Исполнение В1В соответствует всеклиматическому варианту. Соединение с ответной частью резьбовое, что обеспечивает механическую фиксацию и стабильный электрический контакт.

Конструктивные особенности

• Тип: цилиндрический низкочастотный соединитель.
• Конструктивное исполнение: блочная вилка.
• Климатическое исполнение: всеклиматическое В1В.
• Соединение: резьбовое.
• Покрытие контактов: серебро.
• Условный размер: 27.
• Количество контактов: 7.
• Диаметр контактов: 1,5 мм.
• Метод монтажа: обжимка.
• Контакты: извлекаемые.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в цепях с нормируемыми токами и напряжениями. Ниже приведены подтверждённые значения.

• Максимальная токовая нагрузка на контакт: 12 А.
• Суммарная токовая нагрузка на соединитель: 70 А.
• Максимальное рабочее напряжение: от 560 до 700 В постоянного тока или амплитудное переменного тока.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: не более 6 пФ.

Условия эксплуатации

Соединитель предназначен для эксплуатации в жёстких климатических и механических условиях. Рабочая температура составляет от минус 60 до плюс 100 градусов Цельсия. Допускается смена температур до плюс 150 градусов Цельсия. Теплостойкость заявлена на уровне 100 градусов Цельсия.

• Вибрация: диапазон от 1 до 10000 Гц, ускорение до 490 метров на секунду в квадрате.
• Механические удары: одиночные до 5000 метров на секунду в квадрате, многократные до 1000 метров на секунду в квадрате.
• Линейные ускорения: до 2000 метров на секунду в квадрате.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.

Применение

2РМТ27Б7Ш2В1В применяется в электро- и радиоаппаратуре общего и специального назначения. Он подходит для коммутации электрических цепей, где требуется цилиндрический низкочастотный соединитель с резьбовым соединением, обжимным монтажом и извлекаемыми контактами.

Благодаря всеклиматическому исполнению В1В и тропикоустойчивому типу изделие может использоваться в условиях повышенной влажности, перепадов температур и механических воздействий. Конкретная область применения определяется требованиями аппаратуры, в которой устанавливается соединитель.

Идентификация

Артикул: 3690. Категория: 2РМТ27. Производитель в предоставленных данных не указан.
