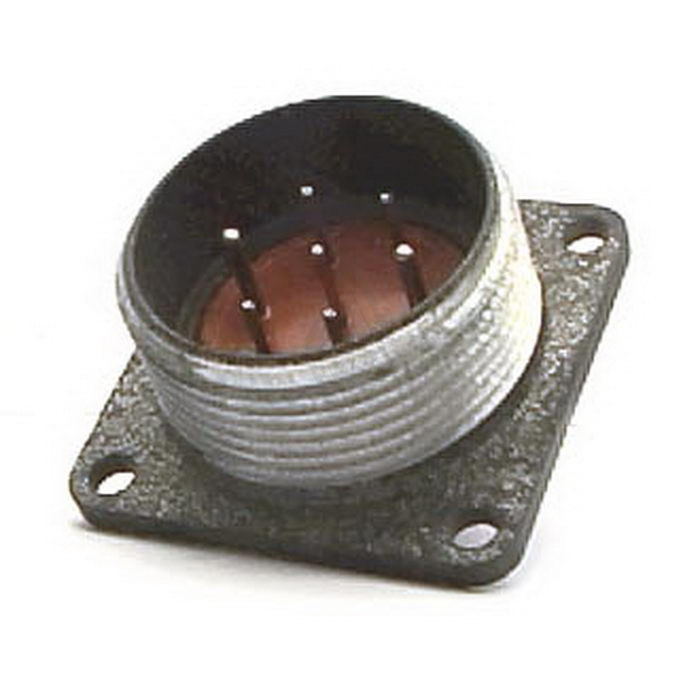

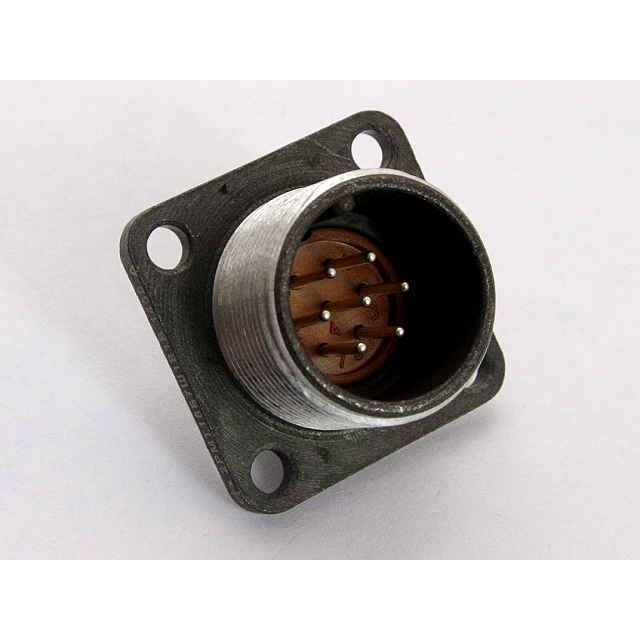

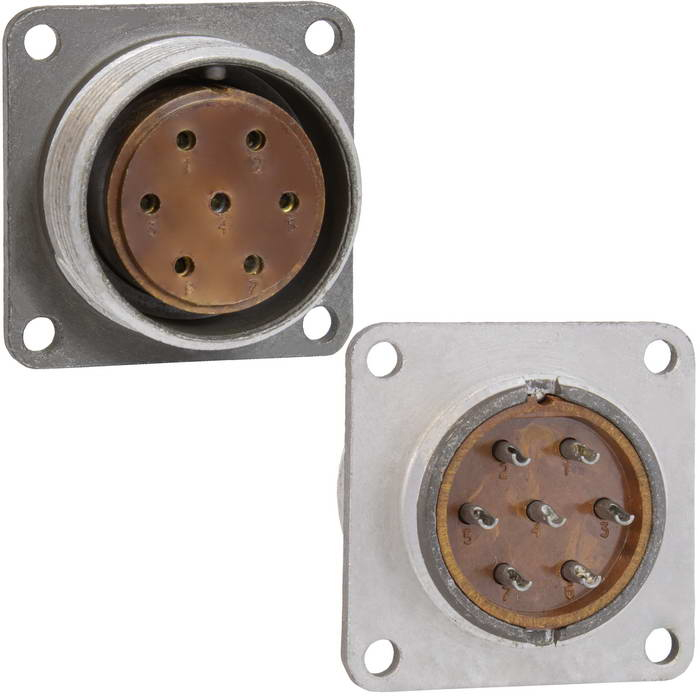

Назначение соединителя 2РМТ27Б7Ш2Г1В

2РМТ27Б7Ш2Г1В — это электрический низкочастотный цилиндрический соединитель серии 2РМТ, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется компактное, механически прочное и герметичное по условиям среды разъёмное соединение электрических цепей.

Соединитель имеет условный размер 27 мм, что соответствует посадочному диаметру. Корпус выполнен в блочном или приборном исполнении, сочленение — резьбовое. Такая конструкция обеспечивает устойчивость к вибрационным и ударным нагрузкам, характерным для работы бортовой и стационарной радиоэлектронной аппаратуры.

Подтверждённые технические характеристики

• Условный размер (посадочный диаметр) — 27 мм.
• Тип корпуса — блочный или приборный, сочленение резьбовое.
• Число контактов — 7, диаметр контактов — 1–1,5 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на одиночный контакт — от 4 до 16 А, суммарная на соединитель — до 70 А.
• Покрытие контактов — золото или серебро.
• Сопротивление контактов — не более 2,5–5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Габариты — около 36 на 36 на 25 мм.
• Масса — 31 г.

Условия эксплуатации

Рабочая температура соединителя — от минус 60 до плюс 100 градусов Цельсия, теплостойкость — до 100 градусов Цельсия. Изделие выполнено во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, что допускает его применение в различных климатических зонах.

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате, акустический шум до 170 дБ и линейное ускорение до 2000 метров на секунду в квадрате.

Минимальная наработка составляет 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Монтаж и применение

Монтаж соединителя выполняется пайкой или обжимкой. Контакты извлекаемые, что облегчает монтаж и обслуживание. Возможны экранированные варианты исполнения, что важно для аппаратуры, чувствительной к электромагнитным помехам.

Область применения — радиоэлектронная и радиотехническая аппаратура общего назначения. Благодаря сочетанию компактных габаритов, устойчивости к вибрации, ударам и широкому диапазону рабочих температур соединитель подходит для построения надёжных электрических соединений внутри приборов и блоков, где требуется передача сигналов и питания по нескольким цепям одновременно.
