Назначение изделия

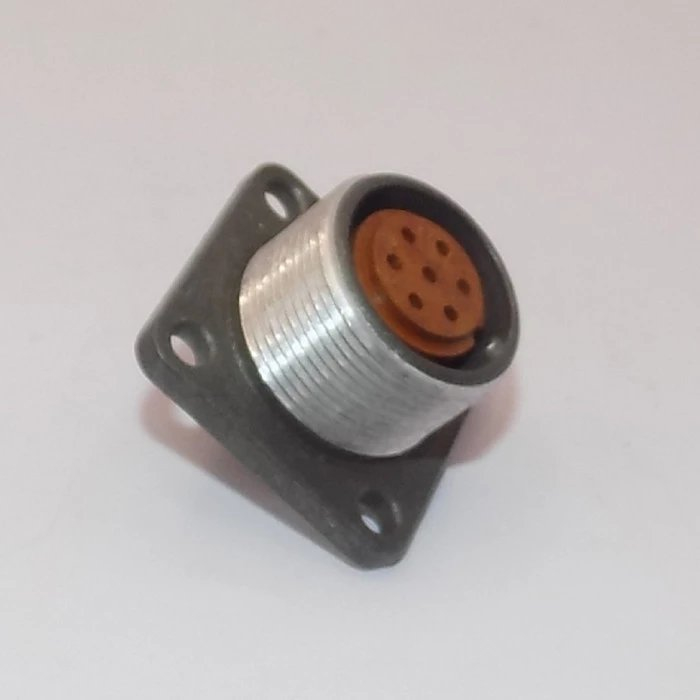

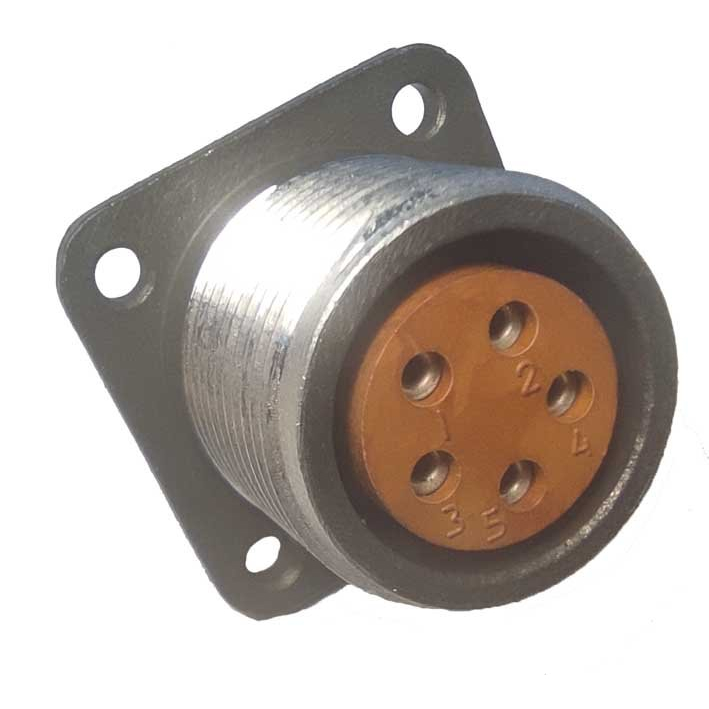

Розетка 2РМТ27Б7Г2В1В представляет собой цилиндрический низкочастотный тропикоустойчивый соединитель серии 2РМТ, выполненный в виде блочной розетки без патрубка. Данный разъём предназначен для монтажа непосредственно на блок, то есть для внутреннего объёмного монтажа. Это приборная часть разъёма, которая устанавливается в корпусе аппаратуры и обеспечивает электрическое соединение с ответной вилкой.

Изделие применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основная область использования — радиоэлектронная аппаратура, приборы и системы, эксплуатируемые в сложных климатических условиях, включая тропическое исполнение.

Подтверждённые технические особенности

Конструкция розетки включает металлический корпус с диаметром посадочного отверстия 27 мм. Сочленение с вилкой выполняется резьбовым способом, поляризация — одношпоночная. Разъём негерметичного исполнения. Контакты выполнены в виде гнёзд и имеют серебряное покрытие, что обеспечивает высокую проводимость и стойкость к окислению.

Основные параметры розетки 2РМТ27Б7Г2В1В:

• условный размер корпуса — 27 мм;
• количество контактов — 7;
• тип контактов — гнёзда (розетка);
• сочетание контактов — 2;
• приёмка — «5»;
• год выпуска — 81–89.

Рабочее напряжение для 7-контактного варианта обычно составляет до 560–700 В постоянного и переменного тока. Максимальная токовая нагрузка на одиночный контакт при диаметре 1 мм достигает 8 А, суммарно для 7-контактного разъёма — до 60 А.

Условия эксплуатации

Рабочий диапазон температур обычно находится в пределах от минус 60 до плюс 100 градусов Цельсия. Изделие рассчитано на многократные сочленения — несколько сотен циклов, а также на длительный срок службы. Наработка составляет до 5000 часов, сохраняемость — порядка 25 лет по аналогичным разъёмам серий 2РМ и 2РМТ.

Применение и условия монтажа

Розетка 2РМТ27Б7Г2В1В устанавливается в составе аппаратуры внутреннего объёмного монтажа. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Блочное исполнение без патрубка позволяет закрепить розетку непосредственно на корпусе блока или панели прибора.

Благодаря тропикоустойчивому исполнению и стойкости к воздействию сложных климатических факторов, изделие может применяться в аппаратуре, эксплуатируемой в регионах с жарким и влажным климатом. Серебряное покрытие контактов обеспечивает стабильность электрического соединения при многократных сочленениях и в течение длительного срока службы.

Розетка является ответной частью для соответствующей вилки серии 2РМТ с резьбовым сочленением и одношпоночной поляризацией, что исключает неправильное подключение. Монтаж выполняется в посадочное отверстие диаметром 27 мм.
