Назначение

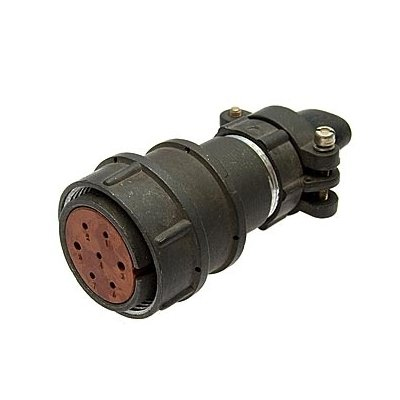

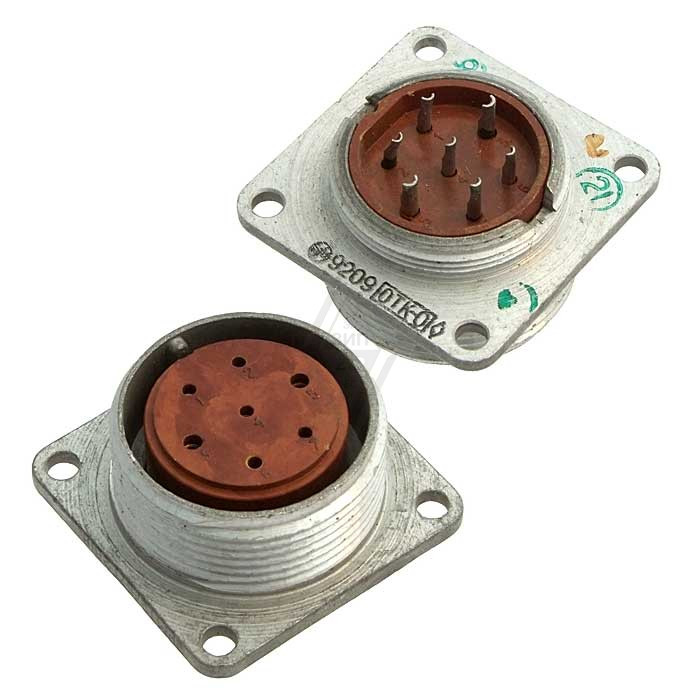

Разъём 2РМТ27Б7Г2В1В производства завода «Элекон» представляет собой блочную розетку цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Оно применяется в аппаратуре широкого и специального назначения, включая военную технику, авиационную, судовую и связную радиоэлектронную аппаратуру.

Функционально розетка используется для внутреннего объёмного монтажа. Это означает, что её устанавливают внутри приборов и блоков, где требуется компактное соединение электрических цепей. Артикул изделия — 50316, категория — 2РМТ.

Подтверждённые особенности

Конструкция и присоединение

• Серия — 2РМТ.
• Тип корпуса — «Б», то есть блоковый приборный корпус без патрубка.
• Исполнение — блочная розетка.
• Сочленение — одношпоночная поляризация.
• Крепление — резьбовое соединение.
• Количество контактов — 7.

Одношпоночная поляризация помогает исключить неправильное сочленение ответных частей. Резьбовое крепление обеспечивает механическую фиксацию соединителя в условиях эксплуатации, характерных для аппаратуры специального назначения.

Электрические параметры

• Максимальное рабочее напряжение — до 700 В в зависимости от конкретного исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850–2300 В в зависимости от уровня рабочего напряжения.
• Покрытие контактов — серебро, обозначение «В».

Серебряное покрытие контактов обеспечивает хорошую токопроводность и устойчивость к окислению. Указанные электрические параметры относятся к низкочастотному диапазону и подтверждаются описанием серии 2РМТ.

Условия эксплуатации

Разъём имеет всеклиматическое исполнение. Он рассчитан на работу в значительном диапазоне температур и при повышенной влажности, что типично для соединителей серии 2РМТ. Такое исполнение позволяет использовать изделие в аппаратуре, работающей в сложных климатических условиях.

Применение

Благодаря своим характеристикам 2РМТ27Б7Г2В1В применяется в радиоэлектронной аппаратуре, где требуется надёжное электрическое соединение при внутреннем объёмном монтаже. Среди областей применения указаны военная техника, авиационная и судовая аппаратура, а также связная радиоэлектронная аппаратура. Соединитель подходит для цепей постоянного и переменного тока с частотой до примерно 3 МГц.

При подборе ответной части и монтаже следует учитывать тип корпуса «Б», семь контактов, одношпоночную поляризацию и резьбовое крепление. Максимальное рабочее напряжение и электрическая прочность изоляции могут зависеть от конкретного исполнения, поэтому их уточняют по документации на поставляемый вариант.

Обозначение и исполнение

В обозначении 2РМТ27Б7Г2В1В отражены серия 2РМТ, тип корпуса «Б», количество контактов 7 и признак покрытия контактов «В» — серебро. Изделие выпускается заводом «Элекон». В карточке товара артикул — 50316, категория — 2РМТ. Заполненные характеристики VirtueMart для данной позиции отсутствуют, поэтому описание построено на подтверждённых сведениях о серии и исполнении соединителя.
