Назначение

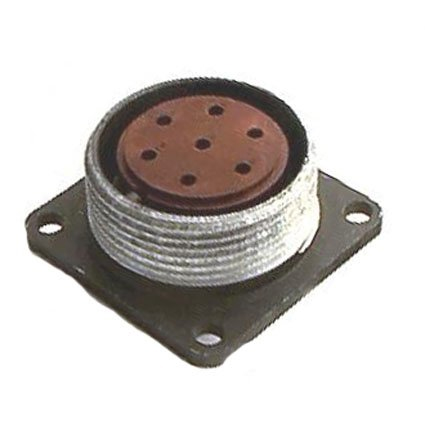

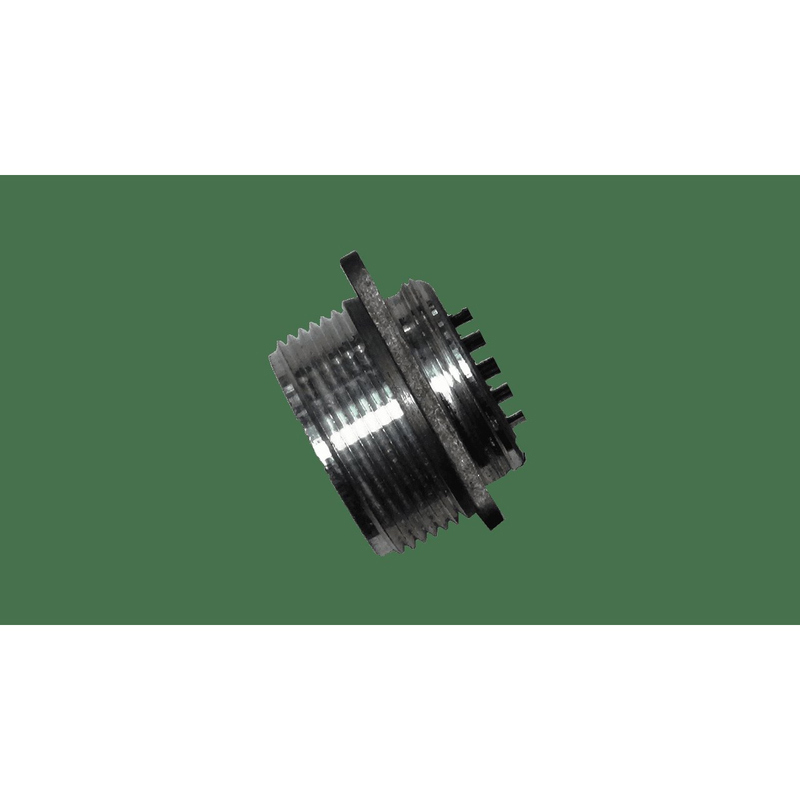

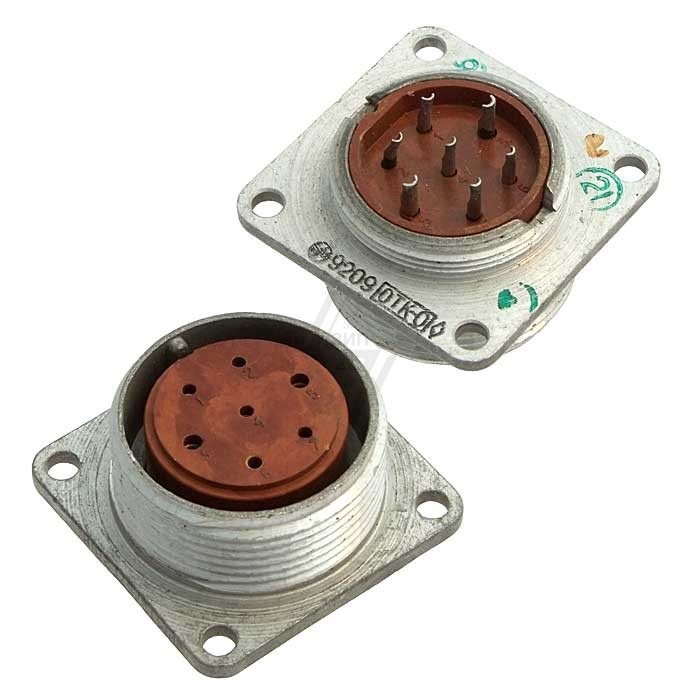

Разъём 2РМТ27Б7Г2В1В производства «Элекон» относится к серии цилиндрических низкочастотных соединителей 2РМТ. Он предназначен для внутреннего объёмного монтажа в радиоэлектронной аппаратуре общего и специального применения. Модель представляет собой розетку блочного типа с семью контактами и применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — до 2300 В при верхнем пределе рабочего напряжения 700 В.
• Ток на один контакт может составлять от 4 А до 36 А.
• Суммарная токовая нагрузка на соединитель предусмотрена вплоть до десятков ампер и зависит от режима и схемы нагрузки.

Конструктивные особенности

Контакты имеют серебряное покрытие. Это обеспечивает низкое переходное сопротивление и стабильность контактного соединения в процессе эксплуатации. Корпус выполнен в всеклиматическом исполнении по ГОСТ 15150-69, категория В2.1. Такое исполнение допускает работу в широком диапазоне внешних условий, включая температуру окружающей среды до +100 °C. Соединение выполнено в резьбовом варианте сочленения.

Монтаж

Разъём рассчитан на внутренний объёмный монтаж. Контакты обычно фиксируются методом пайки. Это позволяет использовать изделие в составе радиоэлектронной аппаратуры, где требуется внутреннее размещение и коммутация цепей.

Применение

Соединитель применяется в радиоэлектронной аппаратуре общего и специального назначения. Он подходит для цепей постоянного и переменного тока с частотой до 3 МГц. Благодаря всеклиматическому исполнению разъём может эксплуатироваться в различных внешних условиях, в том числе при температуре до +100 °C. Розетка блочного типа с семью контактами используется там, где необходим внутренний объёмный монтаж и паечное присоединение проводников.

Совместимость

Разъёмы серии 2РМТ и 2РМДТ имеют разные схемы контактного поля и не являются взаимозаменяемыми. При подборе ответной части и монтаже следует учитывать это ограничение. Для соединения используется резьбовой вариант сочленения.

Краткие технические данные

• Тип изделия: розетка блочная.
• Серия: 2РМТ.
• Количество контактов: 7.
• Покрытие контактов: серебро.
• Рабочая частота: до 3 МГц.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: до 2300 В.
• Ток на контакт: от 4 А до 36 А.
• Температура окружающей среды: до +100 °C.
• Исполнение: всеклиматическое по ГОСТ 15150-69, категория В2.1.
• Вид сочленения: резьбовое.
• Монтаж: внутренний объёмный, пайка контактов.
• Производитель: «Элекон».
• Артикул: 3682.
