Назначение

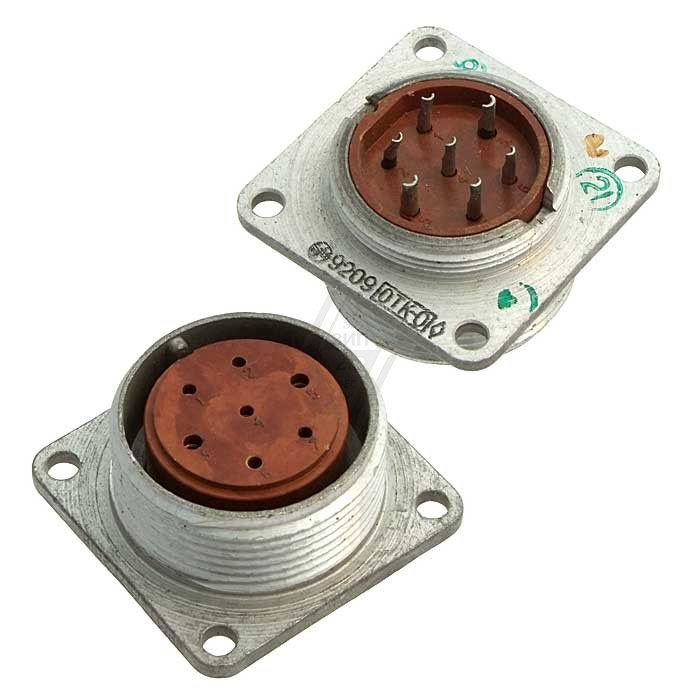

Разъём 2РМТ27Б7Г2В1В относится к серии цилиндрических низкочастотных разъёмов 2РМТ27. Такие изделия предназначены для обеспечения электрического контакта между устройствами. Конструкция имеет блочный корпус и рассчитана на установку на приборы. Основное назначение — коммутация электрических цепей в составе электронной аппаратуры, где требуется стабильное соединение.

Артикул товара — 3684. Категория — 2РМТ27. Производитель в карточке товара не указан. В имеющемся описании упоминается 2015 год и Лтава, однако конкретная информация о производителе за этот год в доступных источниках не указана.

Подтверждённые особенности и технические параметры

Ниже перечислены характеристики, приведённые в описании товара. Для ряда параметров указаны расхождения между источниками, поэтому значения следует уточнять по маркировке и сопроводительной документации конкретной партии.

• Условный размер корпуса: 27 мм.
• Количество контактов: 7.
• Диаметр контактов: 1,5 мм; по некоторым источникам — 1 мм.
• Максимальная токовая нагрузка на контакт: до 12 А; по другим данным — до 36 А.
• Максимальная суммарная токовая нагрузка: до 70 А; по отдельным источникам — до 50 А.
• Максимальное рабочее напряжение: от 560 В до 700 В.
• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Интервал рабочих температур: от -60 °C до +100 °C.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: до 25 лет.

Корпус разъёмов серии 2РМТ изготавливается из специального алюминиевого сплава АЛ-11, изоляторы — из пресс-материала АГ-4. Покрытие контактов может быть золотым или серебряным в зависимости от маркировки. Соединение — резьбовое.

Применение

Разъём 2РМТ27Б7Г2В1В применяется для электрического соединения устройств в системах связи, измерительной технике и других электронных устройствах. Блочное исполнение и установка на приборы позволяют использовать его в составе стационарной и бортовой аппаратуры, где важны надёжный контакт, стойкость к температурам и длительный срок сохраняемости.

Рабочий диапазон температур от -60 °C до +100 °C и минимальная наработка 5000 часов определяют области применения, связанные с эксплуатацией в широком диапазоне условий. Резьбовое соединение обеспечивает механическую фиксацию ответных частей. Срок сохраняемости до 25 лет указан для условий хранения, соответствующих документации.

Маркировка и дополнительные сведения

Название товара — 2РМТ27Б7Г2В1В, артикул — 3684, категория — 2РМТ27. Сведения о комплектации, гарантии, сертификатах и стране производства в предоставленных данных отсутствуют. Производитель не указан.

При подборе разъёма следует учитывать расхождения по диаметру контактов, токовой нагрузке и напряжению, приведённые выше. Для точного определения характеристик конкретного изделия необходимо ориентироваться на маркировку, паспорт или иной сопроводительный документ партии.
