Назначение и общее описание

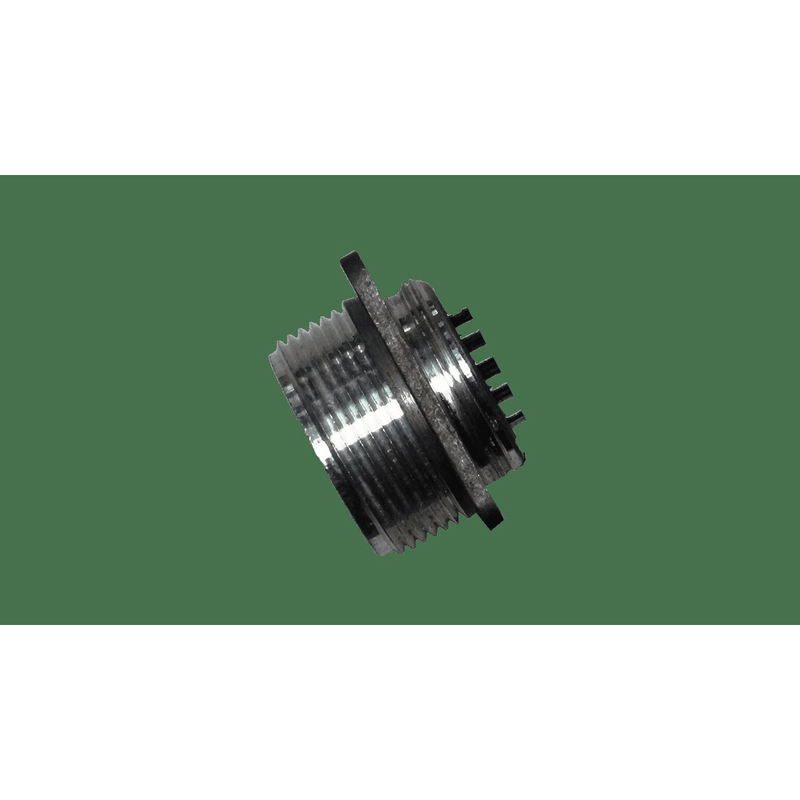

Соединитель 2РМТ27Б7Г2В1В, артикул 3681, относится к категории 2РМТ27. Это цилиндрический низкочастотный электрический разъем, предназначенный для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Изделие применяется там, где требуется коммутация цепей с использованием блочного корпуса и фиксированного числа контактов.

Соединитель оснащён семью контактами. Посадочный диаметр корпуса составляет 27 мм. Контакты могут иметь диаметр 1 мм или 1,5 мм и серебряное покрытие. Такое сочетание параметров определяет область применения изделия и его место в ряду низкочастотных цилиндрических соединителей.

Конструкция и подтверждённые особенности

Корпус соединителя выполнен блочным. Конструкция включает две основные части: вилку и розетку. При сочленении корпус обеспечивает защиту от пыли. Это важно для внутреннего монтажа, где соединитель должен сохранять работоспособность в составе аппаратуры.

• Тип корпуса: блочный.
• Количество контактов: 7.
• Диаметр контактов: 1 мм или 1,5 мм.
• Покрытие контактов: серебро.
• Посадочный диаметр: 27 мм.

Соединители данной серии являются низкочастотными и цилиндрическими. Они не относятся к высокочастотным разъёмам и предназначены для электрических цепей в составе электро- и радиоаппаратуры. Блочное исполнение корпуса позволяет использовать их при внутреннем монтаже.

Технические характеристики

Максимальное рабочее напряжение соединителя составляет до 700 В (амплитудное значение). Токовая нагрузка на одиночный контакт находится в диапазоне от 4 А до 36 А. Максимальная суммарная токовая нагрузка составляет от 27 А до 260 А. Эти параметры указаны для изделия в целом и для его контактной системы.

• Максимальное рабочее напряжение: до 700 В (амплитудное значение).
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка: от 27 А до 260 А.
• Количество контактов: 7.
• Диаметр контактов: 1 мм или 1,5 мм.

Контактная система имеет серебряное покрытие. Диаметр контактов может составлять 1 мм или 1,5 мм. Указанные токовые диапазоны относятся к подтверждённым характеристикам соединителя 2РМТ27Б7Г2В1В.

Условия эксплуатации

Соединители рассчитаны на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Они способны выдерживать механические удары и вибрации. В частности, заявлена устойчивость к синусоидальной вибрации с частотой от 1 Гц до 5000 Гц при амплитуде ускорения до 490 метров на секунду в квадрате.

Такие условия эксплуатации позволяют применять соединитель во всеклиматическом исполнении. Это означает, что изделие рассчитано на работу в составе аппаратуры при воздействии внешних механических и климатических факторов, указанных в его характеристиках.

Применение

Соединители 2РМТ27Б7Г2В1В используются для внутреннего монтажа во всеклиматическом исполнении в различных видах аппаратуры специального и общего назначения. Они обеспечивают соединение и разъединение электрических цепей, а также защиту от пыли при сочленении благодаря конструкции корпуса.

1. Соединение и разъединение электрических цепей в электро- и радиоаппаратуре.
2. Внутренний монтаж в аппаратуре специального и общего назначения.
3. Эксплуатация во всеклиматическом исполнении.
4. Применение в составе изделий, где требуются цилиндрические низкочастотные соединители с семью контактами.

Изделие состоит из вилки и розетки. При сочленении конструкция корпуса обеспечивает защиту от пыли. Соединитель 2РМТ27Б7Г2В1В имеет артикул 3681 и относится к категории 2РМТ27.
