Назначение и общее описание

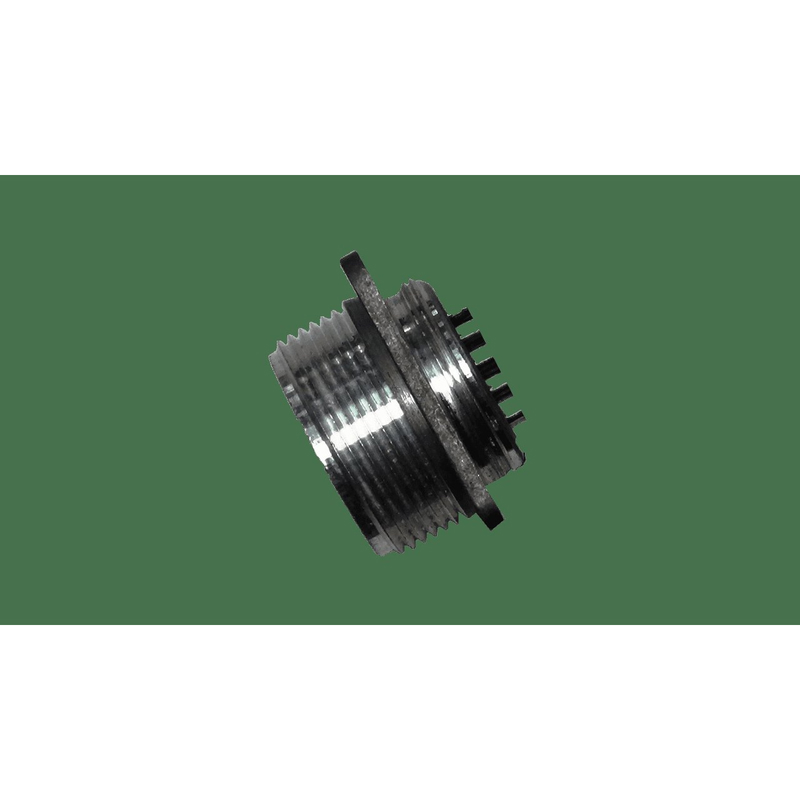

2РМТ27Б7Г2В1В «5» — электрический низкочастотный цилиндрический соединитель серии 2РМТ. Он имеет блочный корпус и предназначен для соединения электрических цепей в составе аппаратуры, где применимы его параметры по току, напряжению, температуре и условиям среды. Изделие не является герметичным, но устойчиво к тропическим условиям. Артикул товара — 3683. Категория — 2РМТ27. Производитель в предоставленных данных не указан.

В имеющемся описании указан 2014 год. Конструкция соединителя — цилиндрическая, низкочастотная, с блочным исполнением корпуса. Для серии 2РМТ характерно применение в составе электрических соединений, где требуется механическое сочленение ответных частей и передача сигналов или питания через контактную систему.

Приемка изделия — «5». Это значение указано в характеристиках VirtueMart и подтверждает приёмочную категорию, заявленную для данного товара.

Подтверждённые технические характеристики

• Количество контактов — 7.
• Диаметр посадочного отверстия — 27 мм.
• Диаметр контактов — 1 мм; в других источниках указано 1,5 мм.
• Покрытие контактов — золото.
• Максимальное рабочее напряжение — до 560 В; в других источниках приводятся значения от 560 В до 700 В.
• Токовая нагрузка — до 50 А; в других источниках указаны максимальная токовая нагрузка на контакт 12 А и суммарная токовая нагрузка на соединитель 70 А.
• Сопротивление изоляции — не менее 1000 МОм; в других источниках — не менее 5000 мОм.
• Количество сочленений и расчленений — 500.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Рабочая температура — от минус 60 до плюс 100 °C.
• Приемка — «5».

Указанные значения приведены по имеющимся данным. Там, где источники расходятся, в описании сохранены оба варианта, чтобы не искажать сведения о товаре.

Конструктивные особенности и правила совместимости

Соединитель 2РМТ27Б7Г2В1В «5» относится к серии 2РМТ и выполнен в блочном корпусе. Он не является герметичным, однако заявлена устойчивость к тропическим условиям. Контакты имеют золотое покрытие. Посадочный диаметр составляет 27 мм, число контактов — 7. Такое сочетание параметров определяет область применения изделия: электрические соединения, для которых допустимы низкочастотный цилиндрический разъём, указанные токовые и температурные режимы.

При подборе ответной части необходимо соблюдать правило сочленения. Кабельную розетку нельзя соединять с кабельной вилкой. Блочную вилку нельзя соединять с блочной розеткой. Соединение выполняется только с кабельным и блочным разъёмом. Это требование важно для правильной сборки и эксплуатации.

Применение и условия эксплуатации

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 °C. Срок сохраняемости составляет 25 лет, минимальная наработка — 5000 часов, а ресурс сочленений и расчленений — 500 циклов. Сопротивление изоляции заявлено не менее 1000 МОм, в других источниках — не менее 5000 мОм. Максимальное рабочее напряжение достигает 560 В, по другим данным — от 560 В до 700 В. Токовая нагрузка указана до 50 А, а в альтернативных источниках — до 12 А на контакт и до 70 А суммарно на соединитель.

Применение соединителя связано с низкочастотными электрическими цепями в аппаратуре, приборах и оборудовании, где применимы его подтверждённые характеристики. Устойчивость к тропическим условиям делает его пригодным для эксплуатации в соответствующих средах, однако герметичность для данного изделия не заявлена. Перед монтажом следует проверить совместимость ответных частей и убедиться, что выбранные параметры по напряжению, току, температуре и числу контактов соответствуют задаче.
