Назначение и область применения

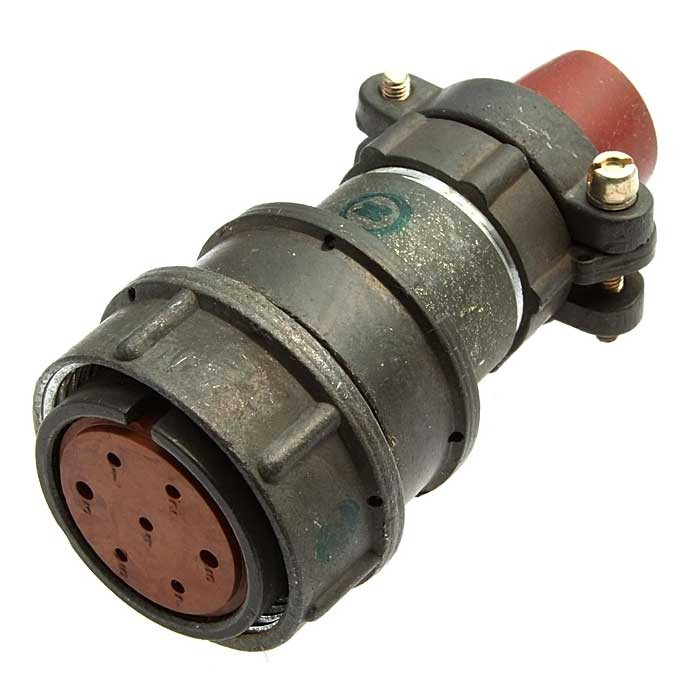

Розетка 2РМТ27Б7Г2А1В представляет собой блочную (приборную) розетку цилиндрического низкочастотного соединителя серии 2РМТ. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических сигналов в различных радиоэлектронных устройствах, где требуется надежное соединение с возможностью многократного сочленения и расчленения. Конструкция розетки обеспечивает негерметичное исполнение, при этом она выпускается в тропикоустойчивом или всеклиматическом варианте (В2.1 по ГОСТ 15150-69), что позволяет использовать ее в жестких условиях эксплуатации.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение: до 700 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А в зависимости от диаметра контакта. Для контакта диаметром 1 мм — 8 А, для контакта диаметром 1,5 мм — 16 А.
• Суммарный ток на соединитель: до 260 А.
• Сопротивление контактов (серебряное или золотое покрытие): не более 5 мОм при диаметре 1 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Емкость между контактами: до 6 пФ.
• Электрическая прочность изоляции: 1850 В при 560 В и 2300 В при 700 В.

Механические и климатические параметры

• Число контактов: 7.
• Посадочный диаметр корпуса: 27 мм.
• Габаритные размеры: 36 на 36 на 25 мм.
• Масса: около 31–33,5 г.
• Теплостойкость: до 100 °C.
• Температура эксплуатации: от минус 60 °C до плюс 100 °C, с возможностью кратковременного повышения до плюс 180 °C.
• Относительная влажность: до 98 % при температуре плюс 35 °C.
• Срок сохраняемости: 15 лет.
• Наработка: минимум 1000–5000 часов.
• Число сочленений-расчленений: 500.

Условия эксплуатации

Розетка 2РМТ27Б7Г2А1В выдерживает воздействие различных механических и климатических факторов. Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильное соединение. Ниже перечислены основные нагрузки, которые выдерживает изделие.

• Синусоидальная вибрация: диапазон 1–5000 Гц, ускорение до 490 м/с².
• Акустический шум: диапазон 50–10000 Гц, уровень до 170 дБ.
• Механические удары: многократные с ускорением до 1000 м/с², одиночные с ускорением до 5000 м/с².
• Линейное ускорение: до 2000 м/с².

Расшифровка обозначения

Маркировка 2РМТ27Б7Г2А1В содержит информацию об основных характеристиках соединителя. Ниже приведена расшифровка.

1. 2РМТ — тип соединителя.
2. 27 — размер корпуса.
3. Б — блочный корпус.
4. 7 — количество контактов.
5. Г — розетка.
6. 2 — сочетание контактов.
7. А — золотое покрытие контактов.
8. 1 — теплостойкость 100 °C.
9. В — всеклиматическое исполнение.
