Назначение и область применения

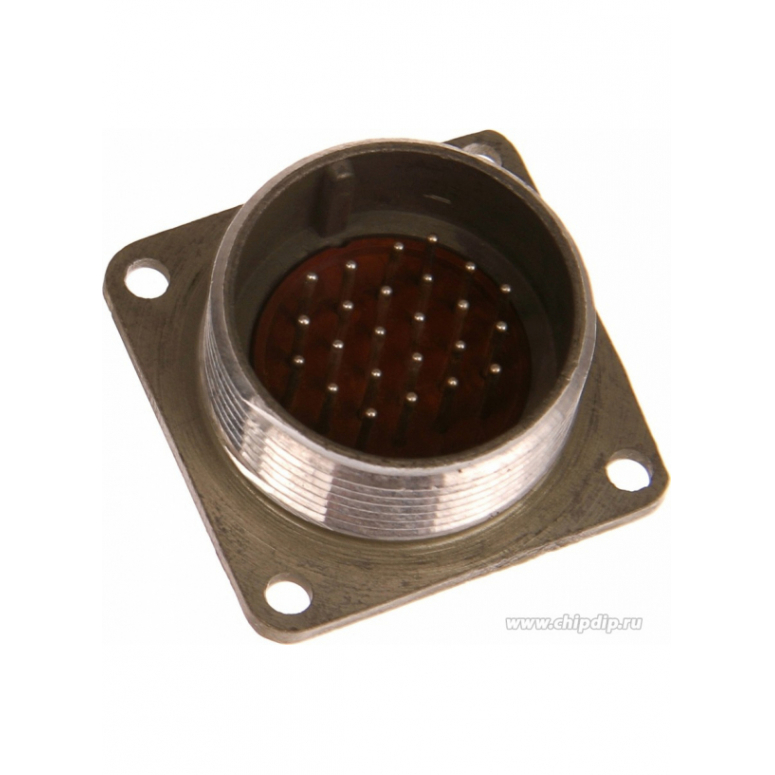

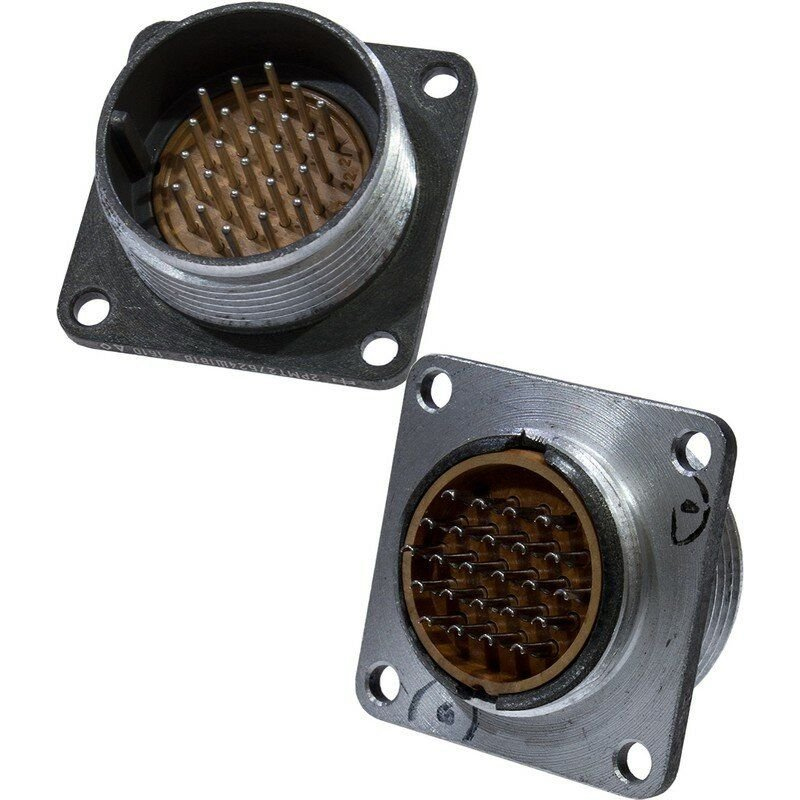

2РМТ27Б24Ш1В1В представляет собой блочную вилку электрического цилиндрического соединителя низкочастотного типа. Она предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМТ27, артикул 3677. Производитель в карточке товара не указан.

Вилка применяется там, где требуется разъёмное соединение цепей в составе блоков и модулей. Блочное исполнение корпуса позволяет использовать её в аппаратуре с ограниченным доступом к монтажной зоне. Соединитель является негерметичным и тропикоустойчивым, климатическое исполнение — В (всеклиматическое). Это означает, что изделие рассчитано на эксплуатацию в различных климатических условиях, включая тропический климат, но без требования полной герметичности.

Конструктивные особенности

Корпус вилки выполнен в блочном варианте, обозначенном буквой Б в наименовании. Соединение с ответной частью — резьбовое. Контакты изготовлены извлекаемыми, что упрощает обслуживание и замену при необходимости. Метод монтажа — обжимка. В описании указано, что покрытие контактов — серебро или золото.

• Тип соединителя: цилиндрический низкочастотный.
• Исполнение корпуса: блочное.
• Соединение: резьбовое.
• Контакты: извлекаемые.
• Монтаж: обжимка.
• Климатическое исполнение: В (всеклиматическое).
• Покрытие контактов: серебро или золото.
• Герметичность: негерметичная.
• Тропикоустойчивость: предусмотрена.

Климатическое исполнение и покрытие

Исполнение В относится к всеклиматическому. Это подтверждает возможность применения вилки в разных макроклиматических районах. Тропикоустойчивое исполнение важно для аппаратуры, работающей при повышенной влажности и температуре. Покрытие контактов серебром или золотом обеспечивает стабильность электрического контакта и защиту от окисления.

Технические характеристики

Максимальное рабочее напряжение составляет 560 В амплитудного значения. Токовая нагрузка на контакт зависит от диаметра контакта. Для контакта диаметром 1,0 мм допустим ток от 5 до 8 А. Для контакта диаметром 1,5 мм — от 7 до 15 А. Для контакта диаметром 2,0 мм — 18 А. Для контакта диаметром 3,0 мм — 32 А.

• Максимальное рабочее напряжение: 560 В (амплитудное).
• Ток на контакт диаметром 1,0 мм: 5–8 А.
• Ток на контакт диаметром 1,5 мм: 7–15 А.
• Ток на контакт диаметром 2,0 мм: 18 А.
• Ток на контакт диаметром 3,0 мм: 32 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: до 1850 В.

Электрические параметры

Сопротивление изоляции не менее 5000 МОм свидетельствует о высоком качестве изоляционных материалов. Электрическая прочность до 1850 В определяет способность выдерживать повышенное напряжение без пробоя. Эти параметры важны для надёжной работы соединителя в цепях постоянного и переменного тока. Частота передаваемых сигналов — до 3 МГц, что соответствует низкочастотному диапазону.

Механические нагрузки

Соединитель выдерживает вибрацию с частотой от 1 до 1000 Гц при ускорении 490 метров на секунду в квадрате. Также заявлена устойчивость к одиночным ударам с ускорением 5000 метров на секунду в квадрате и к многократным ударам с ускорением 1000 метров на секунду в квадрате. Линейные нагрузки достигают 2000 метров на секунду в квадрате. Эти данные подтверждают пригодность вилки для аппаратуры, подвергающейся механическим воздействиям.

Применение и монтаж

Вилка 2РМТ27Б24Ш1В1В используется в радиоэлектронной и радиотехнической аппаратуре. Она соединяет электрические цепи постоянного и переменного тока. Благодаря блочному корпусу и резьбовому соединению её удобно устанавливать в составе блоков и стоек. Извлекаемые контакты позволяют проводить ремонт и замену без сложного демонтажа. Обжимной метод монтажа обеспечивает надёжное соединение провода с контактом.

1. Подготовить провод и контакт в соответствии с выбранным диаметром.
2. Выполнить обжимку контакта специальным инструментом.
3. Установить контакт в корпус вилки.
4. Соединить вилку с ответной частью резьбовым способом.
5. Проверить электрическое соединение и механическую фиксацию.

При эксплуатации следует учитывать, что соединитель негерметичен. Это означает, что его не следует применять в условиях прямого воздействия воды или агрессивных сред без дополнительной защиты. Тропикоустойчивое и всеклиматическое исполнение расширяет диапазон применения, но не заменяет герметизацию. Для точного подбора ответной части и контактов необходимо ориентироваться на обозначение 2РМТ27Б24Ш1В1В и категорию 2РМТ27.

Изделие представлено под наименованием 2РМТ27Б24Ш1В1В ВИЛКИ с артикулом 3677. Сведения о комплектации, стране производства и гарантии в предоставленных данных отсутствуют, поэтому они не указываются. Дополнительные характеристики в карточке товара не заполнены. Приведённое описание основано на имеющейся информации о назначении, конструкции, электрических и механических параметрах.
