Назначение разъёма 2РМТ27Б24Ш1В1В

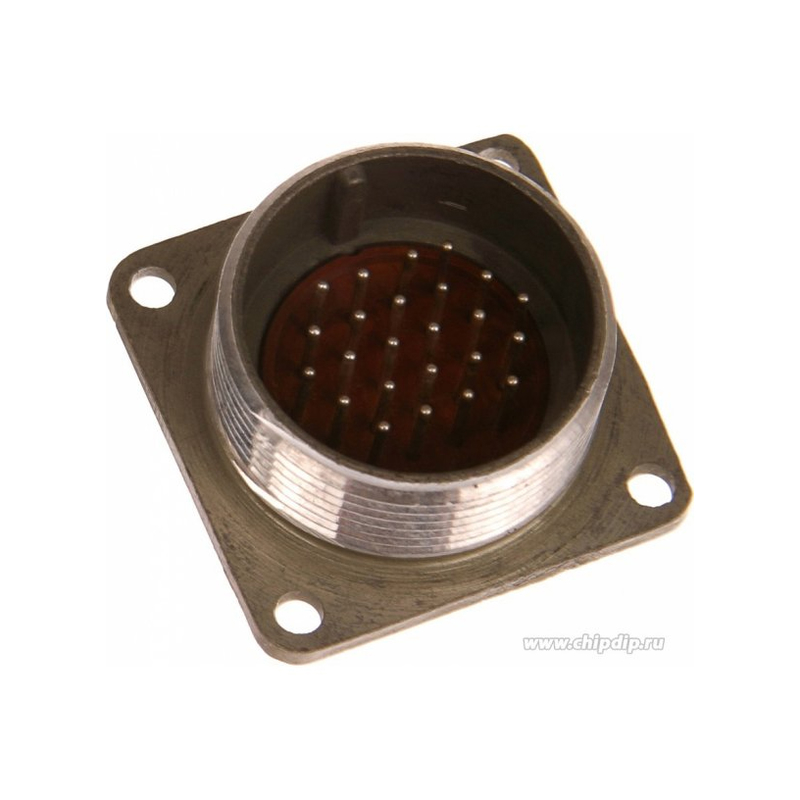

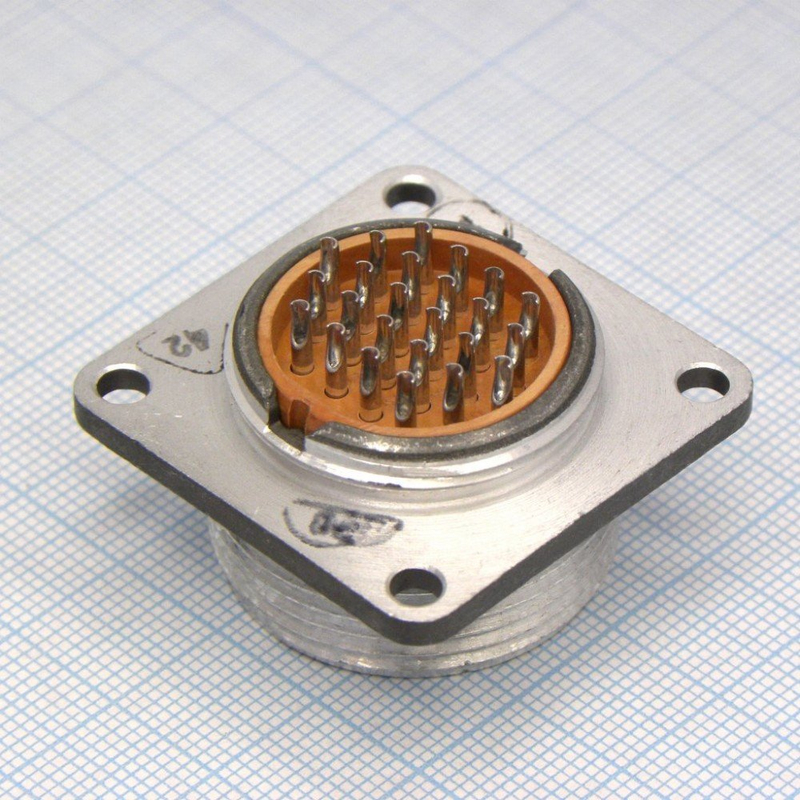

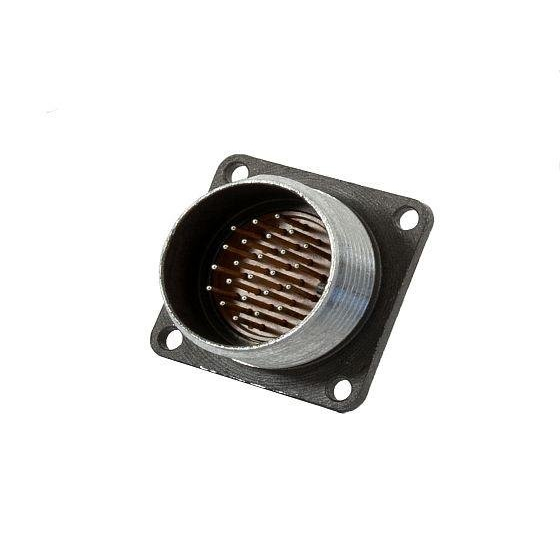

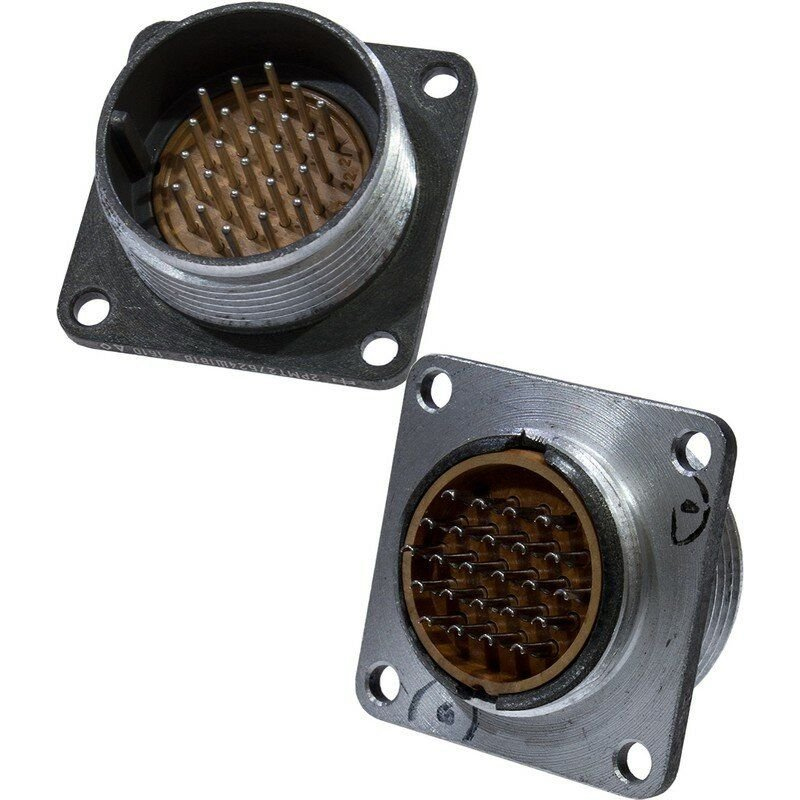

2РМТ27Б24Ш1В1В — цилиндрический низкочастотный негерметичный разъём серии 2РМТ, выпускаемый заводом «Элекон». Изделие представляет собой вилку блочного типа с контактной частью под кабельный ввод и предназначено для соединения электрических цепей в приборах и аппаратуре общего и промышленного назначения. Разъём применяется во взаимных монтажах и кабельных жгутах, где требуется компактное и надёжное штыревое соединение на несколько десятков цепей.

Основные технические параметры

• Количество контактов: 24 штыревых контакта.
• Номинальный ток на один контакт: порядка 5 А.
• Суммарный допустимый ток на весь разъём: до примерно 100 А.
• Номинальное рабочее напряжение: до 560 В постоянного или переменного тока частотой до нескольких мегагерц.
• Тип контактной части: штыревая, под кабельный ввод.
• Исполнение корпуса: металлический, с изолятором на основе карболита или аналогичного компаундного материала.

Конструкция и особенности исполнения

Индекс «Б» в обозначении указывает на блочную конструкцию разъёма, рассчитанную на кабельный ввод. Металлический корпус обеспечивает механическую прочность и защиту контактной группы, а изолятор из карболита или аналогичного компаунда — электрическую изоляцию между контактами и корпусом. Серия 2РМТ рассчитана на многократные сочленения: ресурс составляет до порядка 500 циклов включения–выключения. Отдельно нормируется повышенный срок хранения — до около 15 лет, что важно для комплектации изделий, закладываемых в запас или длительно хранящихся на складе.

Условия эксплуатации и применение

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока, в том числе во взаимных монтажах и кабельных жгутах аппаратуры различного назначения. Разъёмы серии 2РМТ устойчивы к механическим и вибрационным нагрузкам, что позволяет использовать их в условиях повышенных вибро- и ударных испытаний, включая воздействие десятков единиц ускорения свободного падения и акустических полей с высоким уровнем звукового давления. Негерметичное исполнение подразумевает применение в местах, где не требуется полная защита от влаги и агрессивных сред.

Область применения

Разъём востребован в приборостроении, промышленной автоматике, измерительной и испытательной технике, а также в других областях, где необходима коммутация до 24 цепей при токах порядка 5 А на контакт и напряжениях до 560 В. Блочное исполнение и кабельный ввод упрощают монтаж жгутов и подключение аппаратуры. При необходимости по данному типу разъёма может быть дополнительно расписана распиновка с номерами контактов и подобраны варианты парных розеток.
