Назначение

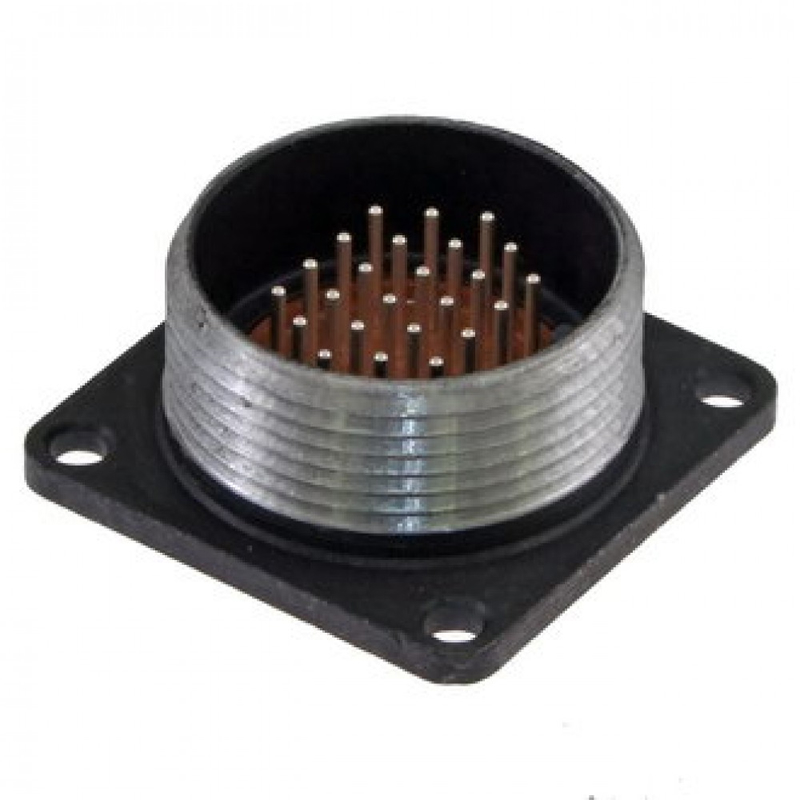

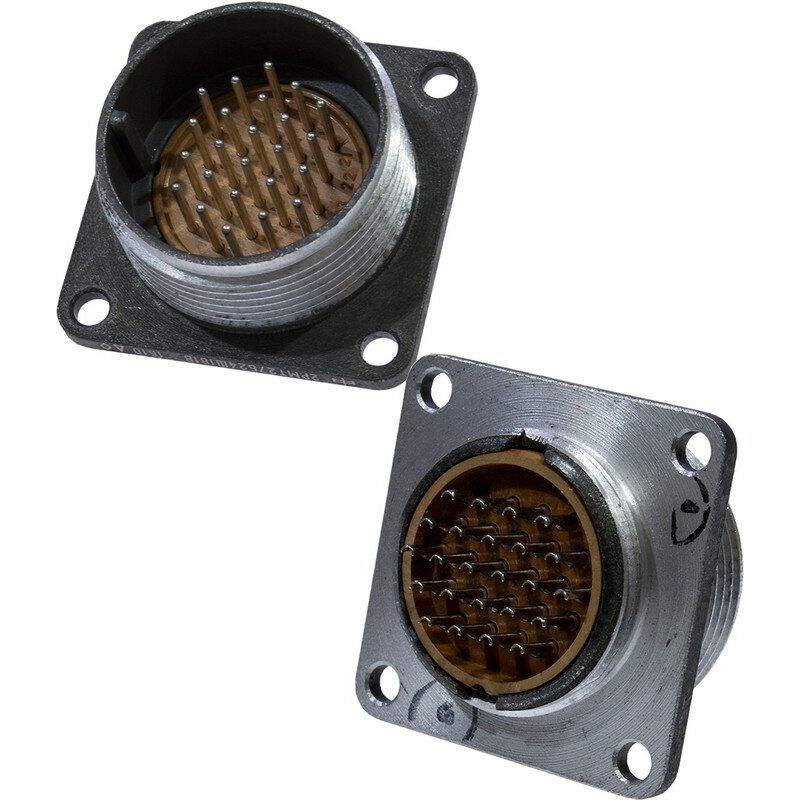

2РМТ27Б24Ш1В1В — цилиндрический низкочастотный негерметичный разъём производства завода «Элекон» (Казань). Артикул изделия — 50314. Товар относится к категории 2РМТ27 и представляет собой блочную вилку внутреннего (объёмного) монтажа серии 2РМТ. Разъём предназначен для работы в электрических цепях переменного или постоянного тока.

Основное назначение модели — коммутация электрических соединений внутри блоков и приборов, где требуется компактный цилиндрический соединитель с заданным числом контактов. Изделие имеет 24 контакта диаметром 1 мм с покрытием серебром. Условный размер корпуса — 27.

Электрические и конструктивные особенности

• Тип: блочная вилка внутреннего (объёмного) монтажа.
• Серия: 2РМТ.
• Число контактов: 24.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Условный размер корпуса: 27.
• Максимальное рабочее напряжение: 560 В (амплитудное значение).
• Токовая нагрузка на контакт: от 5 до 8 А для диаметра 1,0 мм; в серии также предусмотрены исполнения с нагрузкой до 32 А для диаметра 3,0 мм.
• Исполнение: негерметичное.
• Степень защиты: IP20.

Разъём негерметичен, поэтому его не следует применять в условиях, требующих полной герметизации. Степень защиты IP20 соответствует приборному применению без патрубка. Конструкция рассчитана на внутренний монтаж, то есть установку внутри блока или корпуса прибора.

Условия эксплуатации

Изделие выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с² (50 g), а также одиночные удары с ускорением до 2000 м/с² (200 g). Климатическое исполнение — всеклиматическое (В), группа В2.1 по ГОСТ 15150. Теплостойкость достигает 100 °C.

Такие параметры позволяют использовать разъём в составе оборудования, подвергающегося вибрационным и ударным нагрузкам, при работе в умеренном и холодном климате в соответствии с указанной группой ГОСТ. Максимальное рабочее напряжение 560 В является амплитудным значением, что важно учитывать при выборе цепи переменного тока.

Применение

2РМТ27Б24Ш1В1В применяется для электрических соединений в приборах, блоках и устройствах, где необходим цилиндрический низкочастотный разъём с 24 контактами диаметром 1 мм. Он подходит для цепей переменного и постоянного тока с учётом указанных ограничений по напряжению и току. Благодаря блочному исполнению вилка устанавливается на стороне блока или прибора и обеспечивает объёмный монтаж.

Внешняя особенность серии 2РМТ — характерные красные вставки, типичные для блочных вилок этого типа. При подборе ответной части и условий монтажа следует опираться на параметры конкретного исполнения: 24 контакта диаметром 1 мм, условный размер корпуса 27, негерметичное исполнение и степень защиты IP20.
