Назначение соединителя

Соединитель 2РМТ27Б24Ш1В1В (артикул 50312) производства АО «Завод Элекон» представляет собой электрический цилиндрический низкочастотный негерметичный разъём тропикоустойчивого исполнения. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре в качестве универсального соединителя общего назначения. Основная функция изделия — обеспечение надёжного электрического соединения цепей с возможностью многократного сочленения и расчленения. Благодаря резьбовому соединению достигается механическая фиксация и устойчивость к вибрационным нагрузкам.

Конструктивные особенности

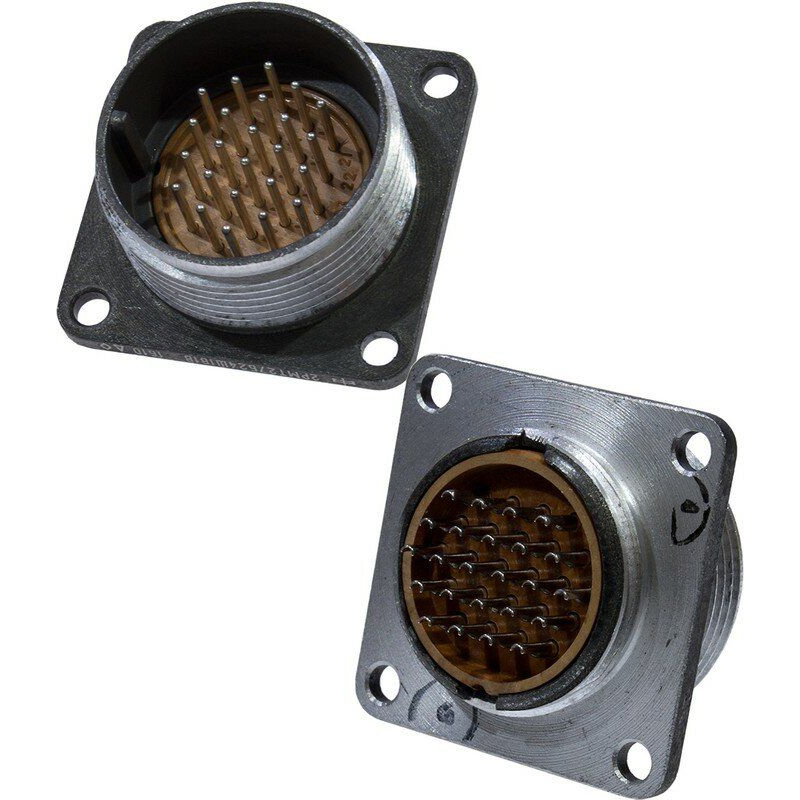

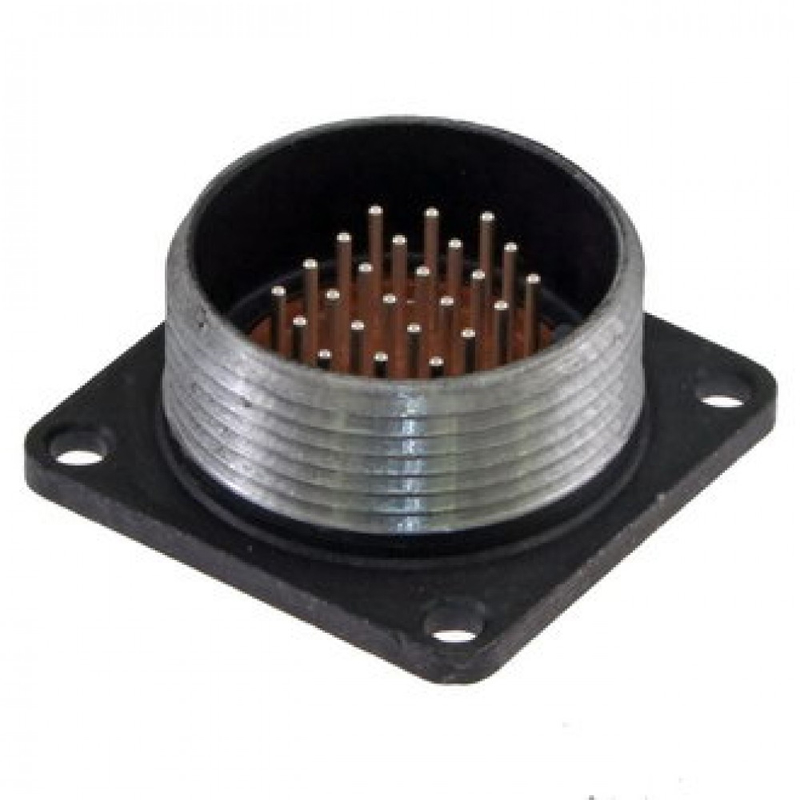

Данная модель выполнена в виде блочной вилки с индексом Ш1В1В. Конструкция включает 24 контакта диаметром 1 мм, которые являются извлекаемыми и предназначены для монтажа методом обжимки. Покрытие контактов — серебро (индекс В), что обеспечивает стабильное переходное сопротивление и надёжный контакт в электрических цепях. Корпус соединителя имеет диаметр 27 мм, что соответствует типоразмеру серии 2РМТ. Негерметичное исполнение подразумевает отсутствие герметизации, однако тропикоустойчивое и всеклиматическое исполнение (индекс В) позволяет эксплуатировать изделие в условиях повышенной влажности и широкого диапазона температур.

Электрические параметры

Максимальное рабочее напряжение соединителя достигает 560 В. Токовая нагрузка на один контакт составляет от 5 до 8 А в зависимости от диаметра контакта. Такие параметры позволяют использовать разъём в цепях питания и сигнальных цепях низкой частоты. Покрытие контактов серебром снижает сопротивление и минимизирует потери при передаче электрических сигналов.

Механические и климатические характеристики

Соединитель выдерживает вибрационные нагрузки в диапазоне от 1 до 1000 Гц с ускорением до 490 м/с² (что соответствует примерно 50 g). Также изделие устойчиво к одиночным ударам с ускорением до 2000 м/с² (около 200 g). Теплостойкость соединителя достигает 100 °С. Совокупность этих характеристик делает его пригодным для работы в жёстких условиях эксплуатации, включая тропический климат и условия с повышенной вибрацией.

Расшифровка условного обозначения

Обозначение 2РМТ27Б24Ш1В1В расшифровывается следующим образом:

• 2РМТ — серия соединителя;
• 27 — диаметр корпуса, равный 27 мм;
• 24 — количество контактов;
• Б — блочная вилка;
• Ш — вилка (штепсельная часть);
• 1 — сочетание контактов;
• В — покрытие контактов серебром;
• В — всеклиматическое исполнение.

Применение

Благодаря своим техническим характеристикам соединитель 2РМТ27Б24Ш1В1В находит применение в радиоэлектронной аппаратуре, радиотехнических устройствах, системах связи и управления. Он может использоваться для подключения блоков и модулей, требующих до 24 электрических соединений. Резьбовое соединение обеспечивает надёжную фиксацию и предотвращает самопроизвольное расчленение под воздействием вибрации. Извлекаемые контакты с обжимным монтажом упрощают сборку и обслуживание, позволяя заменять отдельные контакты при необходимости. Тропикоустойчивое и всеклиматическое исполнение делает разъём пригодным для эксплуатации в регионах с влажным и жарким климатом, а также в условиях повышенных механических нагрузок.
