Назначение соединителя 2РМТ27Б24Ш1В1В

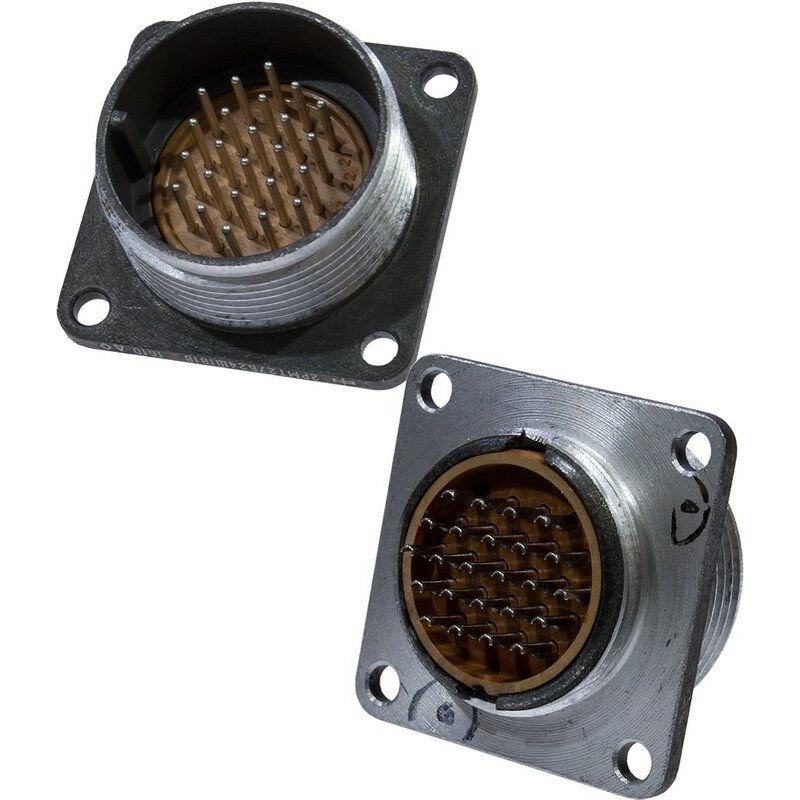

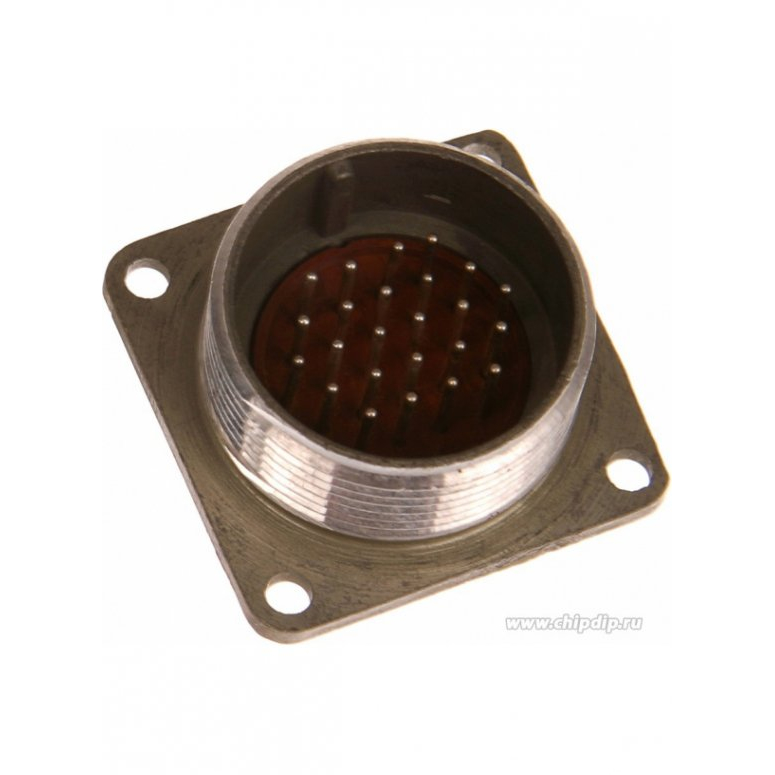

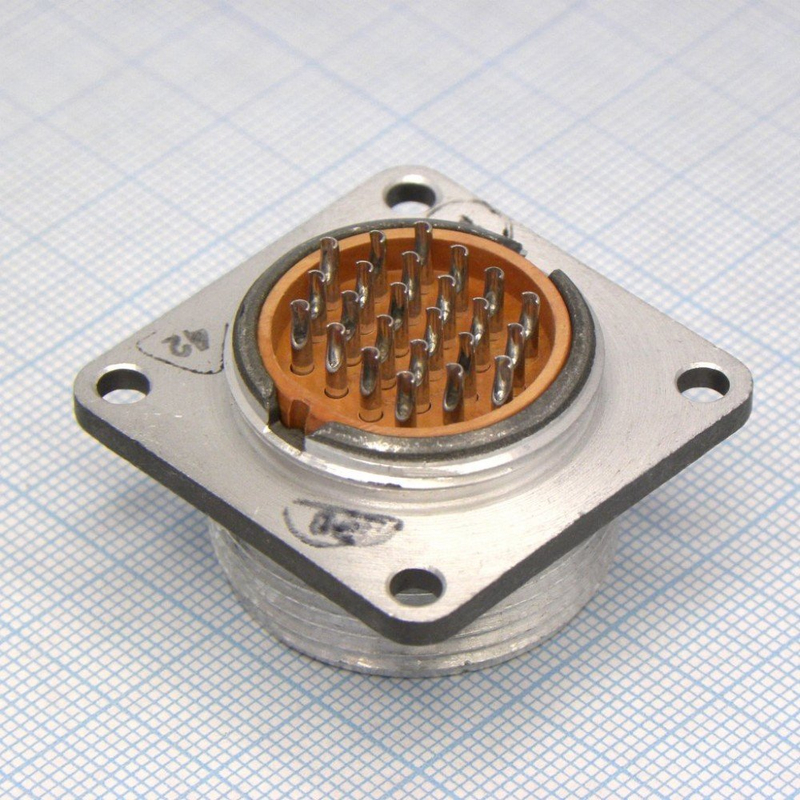

2РМТ27Б24Ш1В1В — цилиндрический низкочастотный соединитель серии 2РМТ производства завода «Элекон», выпущенный с приемкой «5». Изделие представляет собой блочную вилку и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель ориентирован на внутренний объемный монтаж, то есть применяется внутри блоков и приборов, где важны компактные габариты и надежное механическое сочленение.

Партия товара имеет год выпуска 2008. Приемка «5» подтверждает, что изделие изготовлено по ГОСТ или по техническим условиям ГЕ0.364.126ТУ и прошло соответствующий контроль качества.

Основные технические характеристики

Соединитель выполнен в корпусе условного размера 27 и несет 24 штыревых съемных контакта диаметром 1 миллиметр. Ниже приведены ключевые электрические и эксплуатационные параметры, заявленные изготовителем.

• Максимальное рабочее напряжение — 560 вольт.
• Ток на один контакт диаметром 1 миллиметр — до 5 ампер.
• Суммарный ток на разъем — до 100 ампер.
• Сопротивление контакта — не более 5 миллиом.
• Сопротивление изоляции — 5000 мегаом.
• Частотный диапазон — до 3 мегагерц.
• Метод сочленения — резьбовой, шаг резьбы M30 на 1,5.
• Поляризация — одношпоночная.
• Монтаж — пайка на панель, диаметр отверстия 3,4 миллиметра, расстояние между осями 29 миллиметров.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Контакты изготовлены из латуни ЛС59-1 и имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

Габаритные размеры изделия составляют 36 на 36 на 25 миллиметров, масса — около 21 грамма. Соединитель негерметичен, поэтому его применение предполагает защиту от прямого воздействия влаги на уровне узла или блока.

Условия эксплуатации, ресурс и хранение

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, теплостойкость соответствует верхней границе 100 градусов. Климатическое исполнение В (всеклиматическое, категория В2.1) позволяет эксплуатировать соединитель в различных климатических зонах.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 50 единиц, удары до 500 единиц и акустические шумы уровнем 170 децибел. Ресурс составляет 500 циклов сочленения и расчленения. Наработка на отказ — от 1000 часов как минимум и до 175 000 часов при температуре 80 градусов на контакте. Срок хранения достигает 15 лет.

Область применения

Благодаря компактным размерам, резьбовому сочленению и стойкости к вибрации и ударам соединитель 2РМТ27Б24Ш1В1В применяется во внутреннем объемном монтаже электронных и электротехнических блоков, где требуется надежная коммутация цепей постоянного и переменного тока. Все параметры, приведенные в описании, соответствуют данным изготовителя и сопроводительной документации на изделие.
