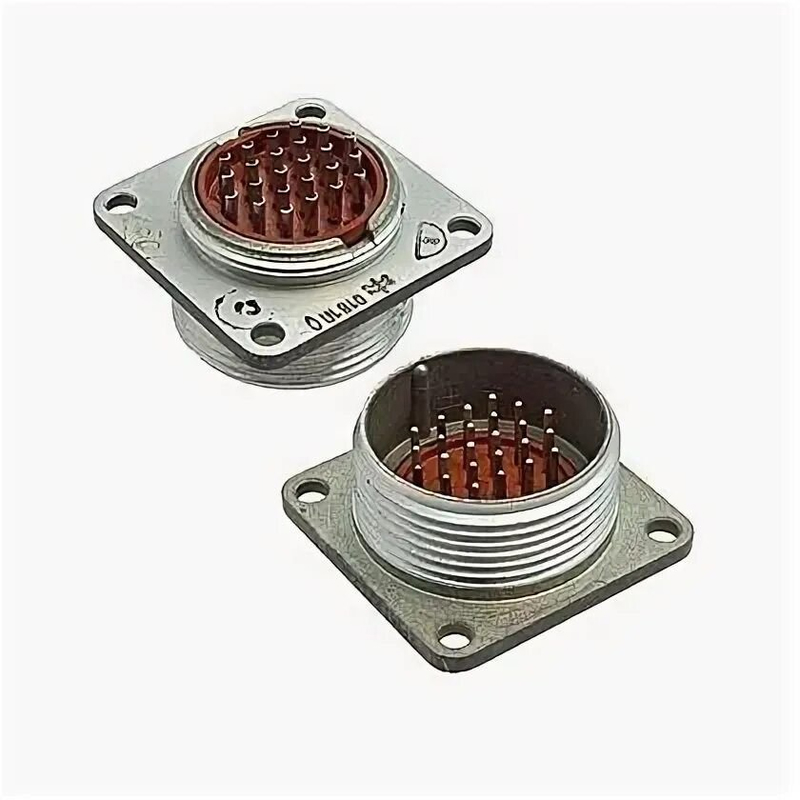

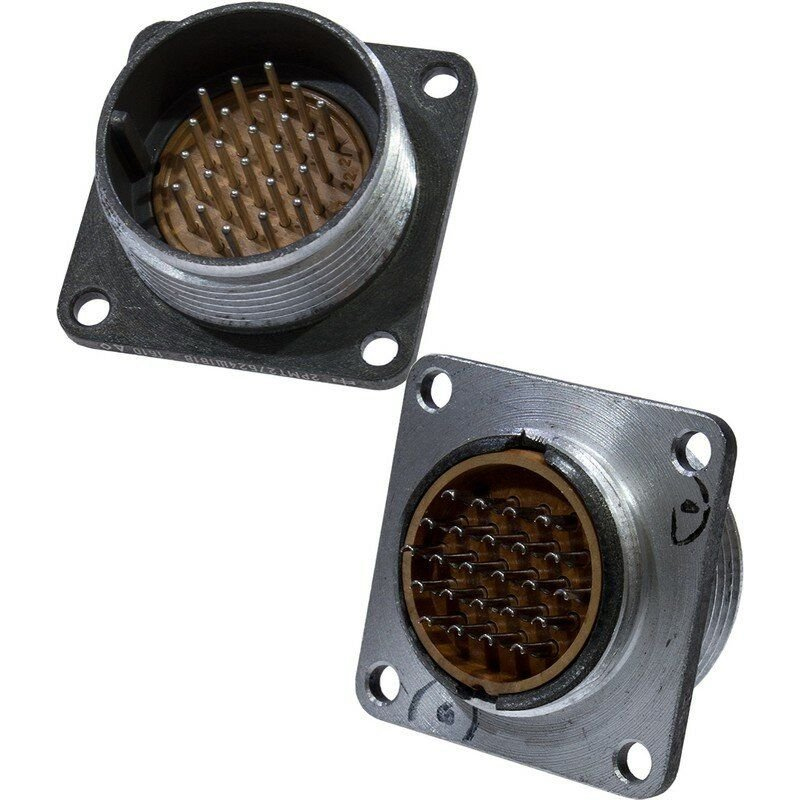

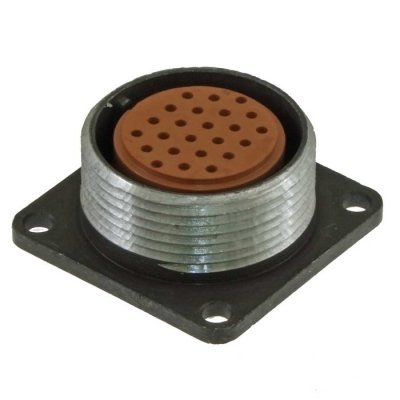

2РМТ27Б24Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель блочного исполнения, который применяют в радиоэлектронной и радиотехнической аппаратуре. У него 24 контакта, корпусный размер 27 мм и всеклиматическое исполнение «В».

Основные особенности

• Предназначен для работы в цепях постоянного и переменного тока, в том числе в тропикоустойчивом исполнении.

• Относится к серии 2РМТ и имеет резьбовое сочленение.

• Контакты обычно имеют серебряное покрытие; у некоторых поставщиков также указываются варианты с золотым покрытием.

• Это именно вилка, а не розетка.

Ключевые характеристики

• Количество контактов: 24.

• Максимальное рабочее напряжение: до 560 В, у части исполнений и источников указывается диапазон до 700 В.

• Токовая нагрузка: зависит от диаметра контакта; для отдельных исполнений указываются значения от 4 до 36 А.

• Сопротивление изоляции: не менее 1000 МОм, а в более строгих данных — не менее 5000 МОм.

• Температурный диапазон: от -60 до +100 °C.

• Срок сохраняемости: до 25 лет.

Где обычно используют

Такой разъем ставят в аппаратуре, где нужен компактный, прочный и разборный электрический интерфейс: в приборах, блоках питания, шкафах управления и другой промышленной или радиотехнической технике.

Что означает обозначение

В маркировке:

• 2РМТ — серия соединителей;

• 27 — размер корпуса;

• Б24 — вариант корпуса/вылета по серии;

• Ш1 — тип контактной части;

• В1В — климатическое и конструктивное исполнение.
