Назначение и область применения

Электрический низкочастотный цилиндрический негерметичный соединитель 2РМТ27Б24Ш1В1В «5» предназначен для применения в радиоэлектронной и радиотехнической аппаратуре в качестве универсального разъёма общего назначения. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц и применяется для коммутации электрических сигналов и силовых цепей в составе блоков, стоек и кабельных сборок.

Соединитель выполнен в тропикоустойчивом исполнении и относится к категории всеклиматических изделий, что позволяет использовать его в условиях повышенной влажности, широкого диапазона температур и воздействия механических нагрузок. Конструкция предусматривает резьбовое сочленение вилки и розетки, обеспечивающее надёжную фиксацию и стабильное контактное соединение при эксплуатации.

Конструктивные особенности

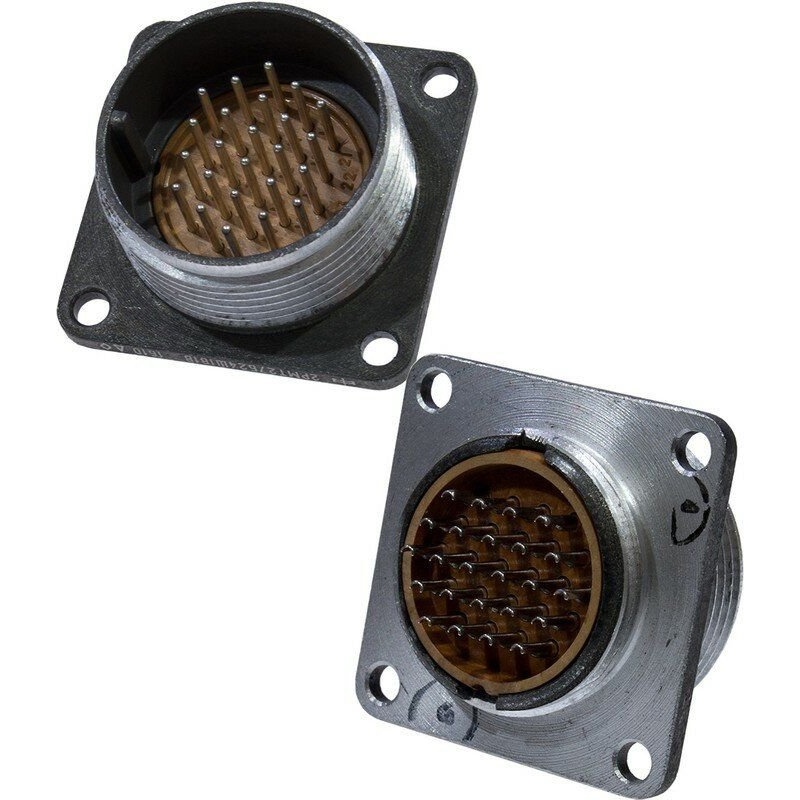

Корпус соединителя — блочный, типа вилка (Ш), с посадочным диаметром 27 мм. Изделие оснащено 24 контактами диаметром 1 мм. Контакты извлекаемые, монтаж выполняется методом обжимки. Покрытие контактов — серебро или золото, что обеспечивает низкое переходное сопротивление и защиту от окисления в процессе длительной эксплуатации.

Габаритные размеры корпуса составляют примерно 33×33×25 мм, масса — от 19 до 21 г. Соединитель состоит из вилки и ответной части — розетки кабельного или блочного исполнения. Количество циклов сочленения-расчленения достигает 500, что подтверждает механическую надёжность конструкции при многократном подключении.

Электрические и эксплуатационные характеристики

• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка на контакт: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: до 25 лет.

Устойчивость к механическим воздействиям

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до 490 метров в секунду в квадрате (50 g). Изделие также выдерживает одиночные и многократные механические удары с ускорением до 1000 метров в секунду в квадрате. Указанные характеристики подтверждают пригодность разъёма для работы в аппаратуре, подверженной значительным вибрационным и ударным нагрузкам.

Комплектация и приёмка

Изделие поставляется с приёмкой «5» и относится к категории 2РМТ27. Год выпуска — 02. Артикул товара — 40375. Соединитель укомплектован вилкой и розеткой кабельного или блочного типа в соответствии с заказом. Конкретные сведения о сертификатах, стране производства, гарантийных обязательствах и дополнительной комплектации не указаны.
