Назначение и область применения

Электрический низкочастотный цилиндрический соединитель 2РМТ27Б24Ш1В1В «5» представляет собой блочную вилку негерметичного типа, предназначенную для работы в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие рассчитано на коммутацию цепей постоянного и переменного тока с частотой до 3 МГц и применяется в условиях, требующих стабильного электрического контакта при механических и климатических нагрузках. Конструктивное исполнение — всеклиматическое (В), тропикоустойчивое, что позволяет использовать соединитель в широком диапазоне внешних воздействий, включая повышенную влажность.

Соединитель относится к категории блочных вилок без патрубка, имеет резьбовое сочленение с ответной частью и извлекаемые контакты. Метод монтажа — обжимка, что обеспечивает надёжную фиксацию проводников и удобство при проведении сборочных работ. Приёмка «5» и год выпуска 2012 подтверждают соответствие изделия техническим условиям, действовавшим на момент изготовления.

Технические характеристики

• Количество контактов — 24
• Условный размер корпуса — 27
• Токовая нагрузка на контакт — от 4 до 36 А
• Максимальное рабочее напряжение — 560–700 В
• Материал контактов — латунь
• Покрытие контактов — серебро или золото
• Герметичность — отсутствует
• Минимальная наработка — 1000 часов
• Количество сочленений-расчленений — 500
• Срок сохраняемости — 15 лет
• Стойкость к вибрации — 1–1000 Гц при ускорении до 490 м/с²
• Стойкость к одиночным и многократным механическим ударам — до 1000 м/с²

Конструктивные особенности

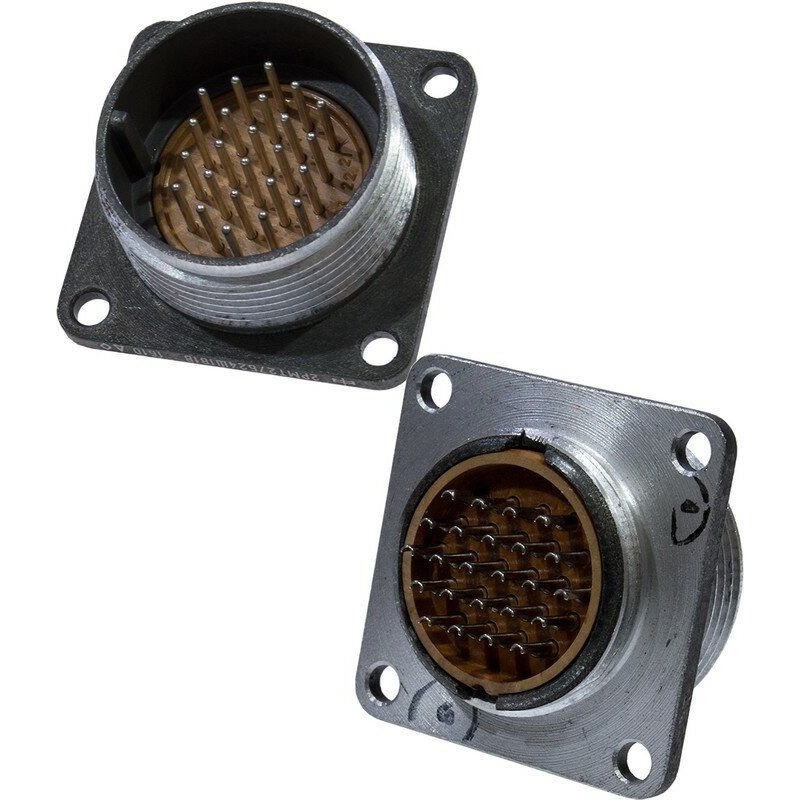

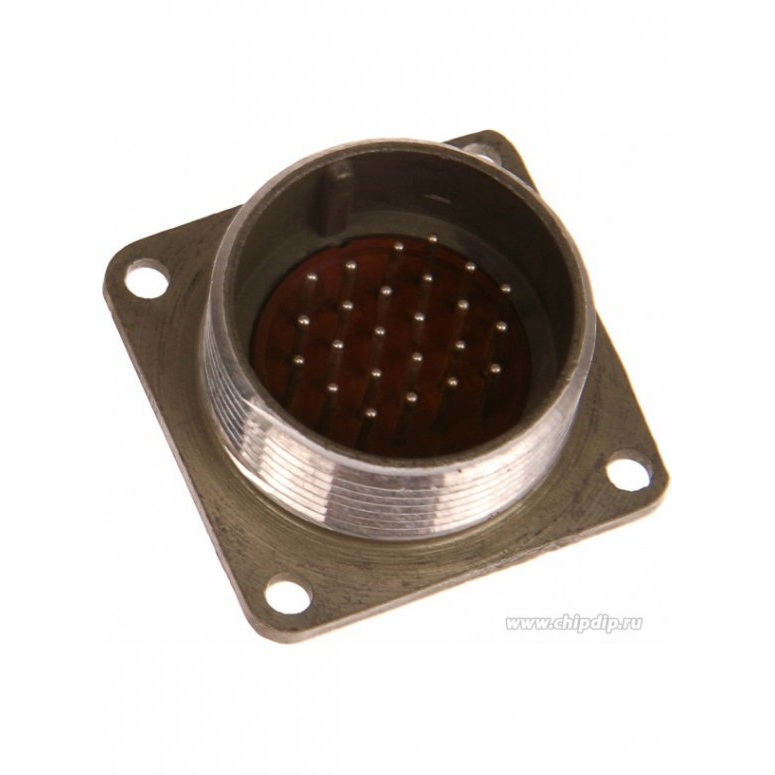

Изделие выполнено в цилиндрическом корпусе серого цвета с характерными красными изоляционными вставками. Контактная группа сформирована из 24 извлекаемых контактов, что облегчает ремонт и замену отдельных элементов без полной разборки соединителя. Резьбовой механизм сочленения обеспечивает плотное и стабильное соединение с ответной частью, исключая самопроизвольное расчленение при вибрационных нагрузках.

Покрытие контактов серебром или золотом снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей. Материал контактов — латунь — сочетает достаточную механическую прочность с хорошей электропроводностью. Отсутствие герметичности компенсируется всеклиматическим исполнением и тропикоустойчивостью, которые допускают эксплуатацию при воздействии повышенной влажности и изменении температуры окружающей среды.

Условия эксплуатации и надёжность

Соединитель рассчитан на длительную работу в составе аппаратуры, эксплуатируемой при значительных механических нагрузках. Подтверждённая вибростойкость в диапазоне от 1 до 1000 Гц при ускорении до 490 метров в секунду за секунду позволяет применять изделие в подвижных и стационарных установках, подверженных тряске и вибрациям. Устойчивость к одиночным и многократным ударам с ускорением до 1000 метров в секунду за секунду расширяет область применения соединителя в аппаратуре, работающей в условиях интенсивных механических воздействий.

Минимальная наработка составляет 1000 часов, а допустимое количество циклов сочленения и расчленения достигает 500, что подтверждает пригодность изделия для многократного использования при монтаже и обслуживании оборудования. Срок сохраняемости 15 лет обеспечивает возможность длительного хранения без потери эксплуатационных свойств при соблюдении условий, предусмотренных технической документацией. Изделие сохраняет работоспособность при воздействии климатических факторов, характерных для тропических и всеклиматических условий эксплуатации.
