2РМТ27Б24Ш1В1В «5»
Технические характеристики
2РМТ27Б24Ш1В1В — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивый (всеклиматического исполнения В), произведённый заводом « Элекон» (упоминается выпуск 2009 г.).
Применение
Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для электрических цепей постоянного и переменного тока (частотой до 3 МГц).
Конструкция

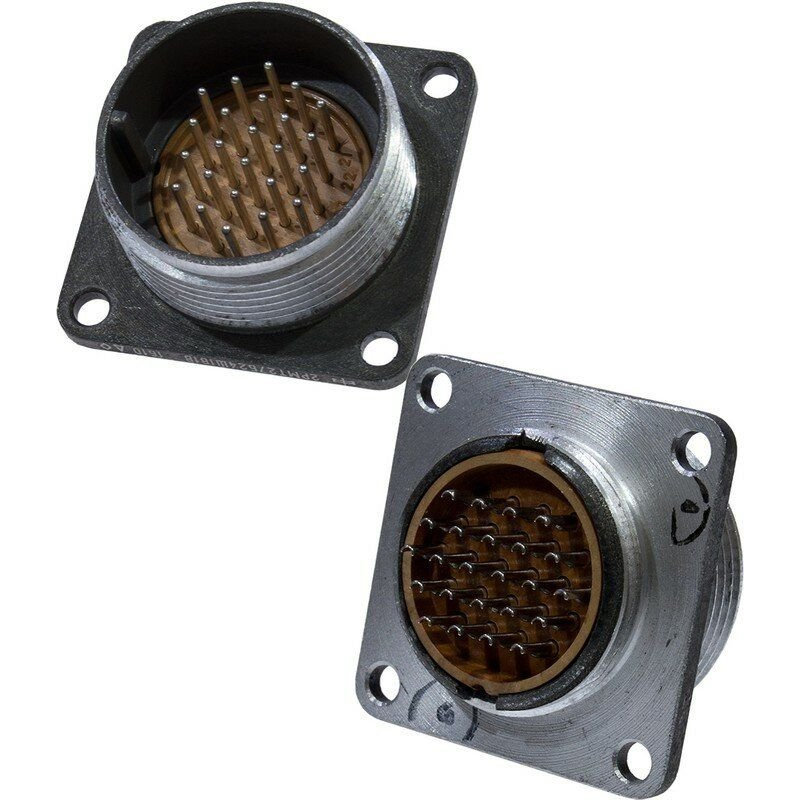

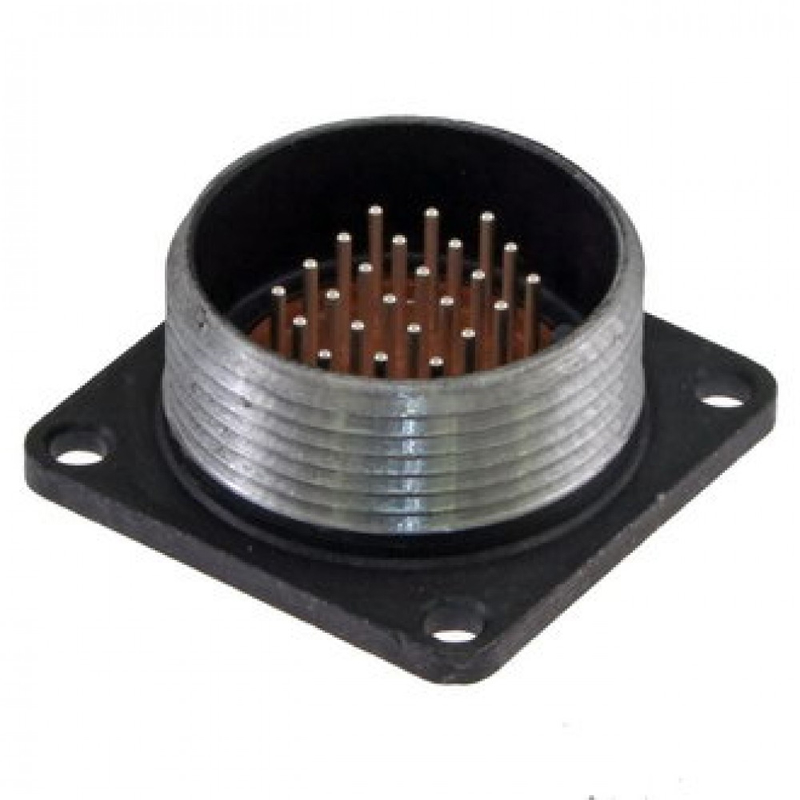

Это блочная вилка с резьбовым соединением, 24 контактами диаметром 1 мм (штыревые, извлекаемые, материал — латунь ЛС59-1, покрытие серебром), корпусом из алюминиевого сплава А-22 (оксидированный, серый цвет), изолятором из карболита (коричневый).
Характеристики
Максимальное рабочее напряжение: 560 В.
Ток на контакт: 5 А (общий на разъём — до 100 А).
Рабочая температура: от -60 до +100 °С (смена до +150 °С).
Вибрация: 1–1000 Гц, до 50 g; удары до 500 g.
Сопротивление изоляции: не менее 1000 МОм; сопротивление контакта: не более 5 мОм.
Монтаж: объёмный, обжимка или пайка; габариты: 36?36?25 мм; вес: 21 г.
Ресурс: 500 сочленений, наработка 1000–175 000 ч. ?
Описание
2РМТ27Б24Ш1В1В
2РМТ27Б24Ш1В1В: особенности блочного цилиндрического соединителя
Соединитель 2РМТ27Б24Ш1В1В представляет собой блочную вилку серии 2РМТ для организации многоконтактных электрических соединений в аппаратуре. Модель относится к негерметичным цилиндрическим низкочастотным разъёмам тропического исполнения и рассчитана на монтаж на приборную панель.
Конструкция и назначение
Разъём выполнен в корпусе условного размера 27 и оснащён 24 штыревыми контактами диаметром 1 мм. Буква «Б» в маркировке указывает на приборное, или блочное, исполнение корпуса: изделие фиксируется на панели оборудования и используется как стационарная часть разъёмного соединения.
Контакты имеют серебряное покрытие, способствующее стабильному электрическому контакту. Монтаж проводников выполняется пайкой, а механическое сочленение с ответной частью обеспечивается резьбовым механизмом. Для правильной ориентации при подключении предусмотрена одношпоночная поляризация.
Основные характеристики
| Параметр | Значение |
|---|---|
| Серия | 2РМТ |
| Конструктивное исполнение | Вилка блочная, приборная |
| Количество контактов | 24 |
| Диаметр контакта | 1 мм |
| Максимальное рабочее напряжение | До 560 В |
| Допустимый ток на контакт | До 5 А |
| Суммарный ток на соединитель | До 100 А |
| Рабочая температура | От −60 до +100 °C |
| Метод сочленения | Резьбовой |
| Электрический монтаж | Пайка |
| Герметичность | Негерметичный |
| Ресурс | До 500 сочленений и расчленений |
Точные параметры применения должны проверяться по действующей технической документации на конкретное исполнение и партию изделия.
Расшифровка обозначения
Маркировка 2РМТ27Б24Ш1В1В содержит сведения о конструктивном исполнении разъёма:
«2РМТ» — серия цилиндрических низкочастотных негерметичных соединителей тропического исполнения.
«27» — условный размер корпуса.
«Б» — блочный, приборный вариант корпуса.
«24» — количество контактов.
«Ш» — штыревые контакты, характерные для вилки.
«1» — сочетание 24 контактов диаметром 1 мм.
«В» — исполнение без уплотнительной втулки.
Финальная «В» — серебряное покрытие контактной группы.
Где применяется 2РМТ27Б24Ш1В1В
Разъём 2РМТ27Б24Ш1В1В может использоваться для коммутации цепей питания, управления, сигнализации и измерения в составе промышленного, испытательного, транспортного и специального оборудования. Наличие 24 контактов позволяет подключать несколько независимых электрических цепей через единый узел, а резьбовая фиксация помогает сохранять надёжность соединения при вибрационных и механических воздействиях.
При подборе ответной части важно учитывать серию 2РМТ, тип контактов, схему расположения, способ монтажа и условия эксплуатации. Такой подход помогает обеспечить корректное сочленение и сохранить заявленные электрические характеристики разъёмного соединения.
