Общие сведения и назначение

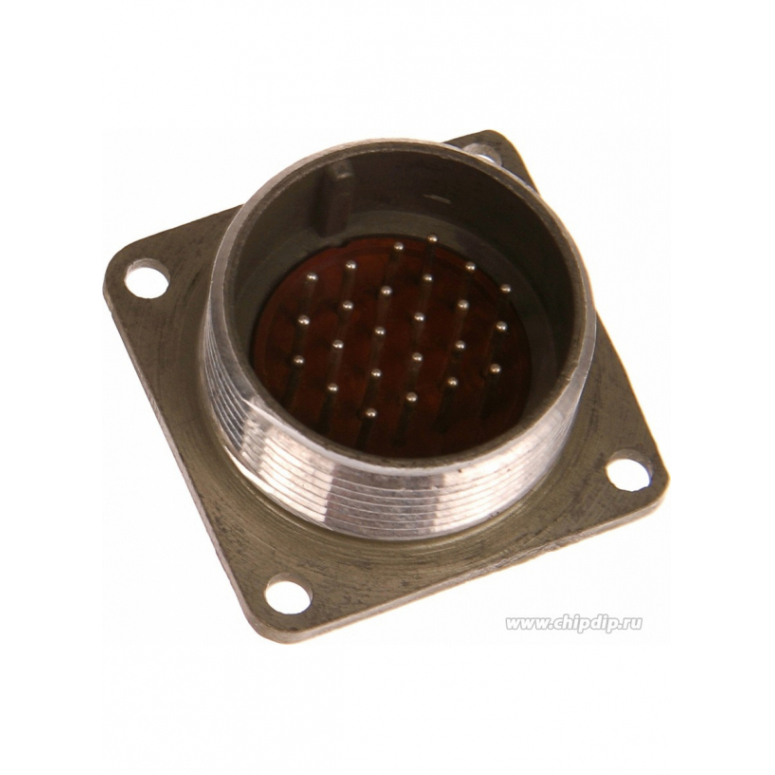

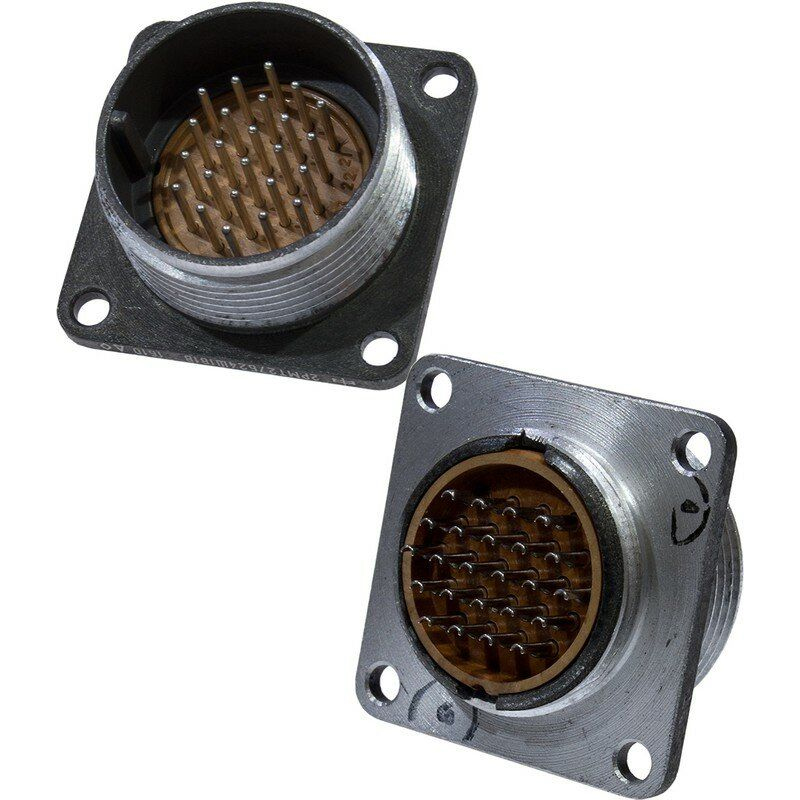

2РМТ27Б24Ш1В1БВ — цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель с резьбовой фиксацией. Он выполнен в виде приборной (блочной) вилки с 24 контактами диаметром 1 мм. Артикул изделия — 3671, категория — 2РМТ27.

Соединитель предназначен для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре. Его основная функция — обеспечение электрического соединения в цепях постоянного и переменного тока при эксплуатации в условиях тропического климата. Конструкция рассчитана на многократные расчленения — до 500 циклов.

Производитель в предоставленных данных не указан.

Подтверждённые особенности и характеристики

Электрические параметры

• Максимальное рабочее напряжение: до 560–700 В.
• Ток на контакт: от 5 до 8 А в зависимости от условий.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Число контактов: 24.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебряное или золотое.
• Монтаж: пайкой или обжимкой.
• Контакты: извлекаемые.

Условия эксплуатации

• Рабочая температура: от -60 до +100 °С при всеклиматическом исполнении В.
• Вибрация: устойчивость в диапазоне 1–5000 Гц.
• Механические удары: до 5000 м/с².
• Линейное ускорение: до 2000 м/с².
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.
• Число расчленений: до 500 циклов.

Конструкция и маркировка

Обозначение 2РМТ27Б24Ш1В1БВ расшифровывается по элементам. Серия 2РМТ указывает на тропикоустойчивые соединители. Число 27 означает диаметр корпуса в миллиметрах. Буква Б обозначает блочный вид. Число 24 — количество контактов. Ш1 — прямой патрубок. В1 — всеклиматическое исполнение с теплостойкостью до 100 °С. БВ — модификация.

Соединитель имеет резьбовую фиксацию и негерметичное исполнение. Он относится к низкочастотным соединителям и предназначен для внутреннего монтажа. Корпус цилиндрический.

Применение

2РМТ27Б24Ш1В1БВ применяется в электрических цепях постоянного и переменного тока для надёжного соединения в приборах. Он устойчив к тропическому климату и многократным расчленениям, что подтверждается ресурсом до 500 циклов. Минимальная наработка составляет 5000 часов, срок хранения — 25 лет.

Благодаря всеклиматическому исполнению В и рабочему диапазону температур от -60 до +100 °С соединитель может использоваться в аппаратуре, эксплуатируемой в различных климатических зонах. Устойчивость к вибрации, ударам и линейному ускорению делает его пригодным для установки в радиоэлектронной и радиотехнической аппаратуре, где требуются вибро- и ударопрочные соединения.

Монтаж соединителя выполняется пайкой или обжимкой. Извлекаемые контакты с серебряным или золотым покрытием упрощают сборку и обслуживание. Соединитель не является герметичным, поэтому его следует применять в условиях, где не требуется полная герметизация.

Краткая сводка

• Название: 2РМТ27Б24Ш1В1БВ.
• Артикул: 3671.
• Категория: 2РМТ27.
• Тип: цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель, приборная (блочная) вилка.
• Число контактов: 24, диаметр 1 мм.
• Фиксация: резьбовая.
• Применение: внутренний монтаж в радиоэлектронной и радиотехнической аппаратуре, цепи постоянного и переменного тока.
