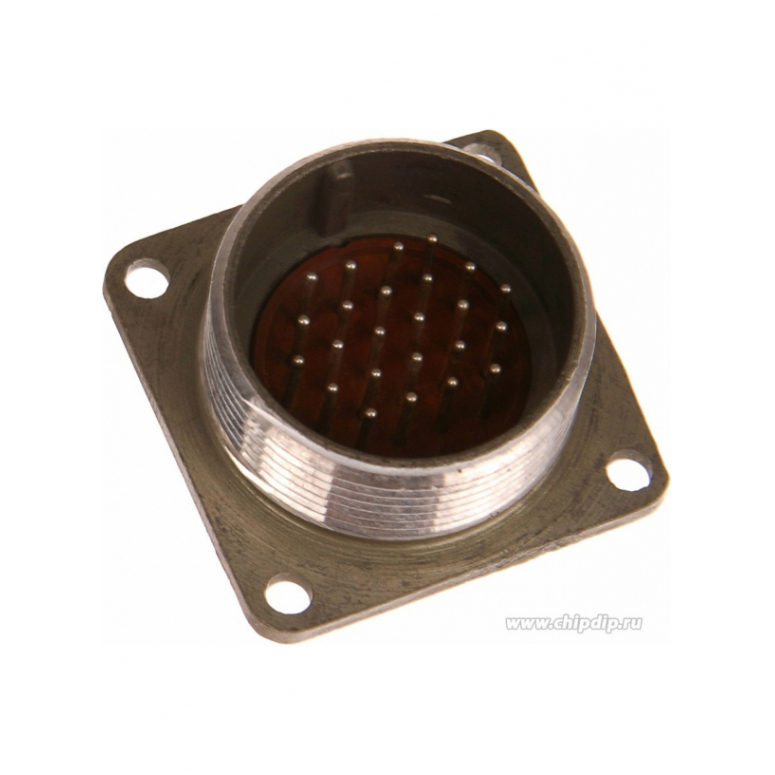

2РМТ27Б24Ш1А1В ВИЛКИ

Цена:

3550 ₽

Технические характеристики

2РМТ27Б24Ш1А1В представляет собой блочную приборную вилку из серии низкочастотных цилиндрических соединителей 2РМТ, предназначенную для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при внутреннем объемном монтаже.

Она используется в приборах и оборудовании для надежного соединения, обеспечивая пылезащищенность контактов и мест подсоединения проводов в сочлененном состоянии. Сочленение резьбовое с одношпоночной поляризацией корпусов.

Вилка состоит из корпуса, изолятора и контактов (7+24 шт., включая диаметры 1,0 мм и 1,5 мм). Покрытие контактов — золото или серебро, корпус блочный без патрубка, всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Токовая нагрузка: на одиночный контакт — до 36 А, суммарная на соединитель — до 260 А; рабочее напряжение — до 700 В. Сопротивление контактов — не более 5 мОм, изоляции — не менее 5000 МОм, электрическая прочность — до 2300 В.

Габариты: 36×36×25 мм, масса — 24 г; наработка — минимум 1000 ч, число циклов сочленения-расчленения — 500.

Рабочая температура: от -60°C до +100°C (теплостойкость до 100°C). Выдерживает вибрацию (1–5000 Гц, 490 м/с²), удары (до 5000 м/с²), линейное ускорение 2000 м/с².

Описание

Назначение

2РМТ27Б24Ш1А1В (артикул 3669) — блочная приборная вилка из серии низкочастотных цилиндрических соединителей 2РМТ. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при внутреннем объемном монтаже. Изделие применяется в приборах и оборудовании, где требуется надежное соединение электрических цепей, а также пылезащищенность контактов и мест подсоединения проводов в сочлененном состоянии.

Вилка относится к категории 2РМТ27. Производитель в предоставленных данных не указан.

Конструктивные особенности

Сочленение вилки резьбовое. Корпуса имеют одношпоночную поляризацию, которая задает взаимное положение соединяемых частей. Корпус блочный, без патрубка. В состав вилки входят корпус, изолятор и контакты. Общее число контактов — 7 + 24 штуки, включая контакты диаметрами 1,0 мм и 1,5 мм. Покрытие контактов может быть золотым или серебряным. Исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.

Тип: блочная приборная вилка.
Серия: 2РМТ.
Категория: 2РМТ27.
Сочленение: резьбовое.
Поляризация корпусов: одношпоночная.
Корпус: блочный, без патрубка.
Число контактов: 7 + 24 штуки.
Диаметры контактов: 1,0 мм и 1,5 мм.
Покрытие контактов: золото или серебро.
Исполнение: всеклиматическое В2.1 по ГОСТ 15150-69.

Электрические и технические характеристики

Электрические параметры вилки рассчитаны на работу в цепях постоянного и переменного тока. Токовая нагрузка на одиночный контакт достигает 36 А, суммарная нагрузка на соединитель — до 260 А. Рабочее напряжение — до 700 В. Сопротивление контактов составляет не более 5 мОм, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность — до 2300 В.

Ток на одиночный контакт: до 36 А.
Суммарный ток на соединитель: до 260 А.
Рабочее напряжение: до 700 В.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность: до 2300 В.
Габариты: 36 на 36 на 25 мм.
Масса: 24 г.
Наработка: минимум 1000 ч.
Число циклов сочленения-расчленения: 500.

Условия эксплуатации и применение

Вилка рассчитана на рабочую температуру от минус 60 °C до плюс 100 °C. Теплостойкость достигает плюс 100 °C. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 490 м/с², удары с ускорением до 5000 м/с² и линейное ускорение 2000 м/с². Такие параметры позволяют применять вилку в приборах и оборудовании, работающих в сложных условиях, при внутреннем объемном монтаже.

Применение вилки 2РМТ27Б24Ш1А1В связано с организацией электрических соединений внутри блоков, приборов и оборудования. В сочлененном состоянии обеспечивается пылезащищенность контактов и мест подсоединения проводов. Резьбовое сочленение и одношпоночная поляризация корпусов упрощают сборку и помогают сохранять заданное взаимное положение частей соединителя.
