Назначение и область применения

2РМТ27Б24Ш1А1В — негерметичный цилиндрический низкочастотный электрический соединитель серии 2РМТ. Он предназначен для работы в цепях постоянного и переменного тока с частотами до низких значений, порядка десятков килогерц. Такой разъём применяется в аппаратуре радиоэлектроники, автоматики и источников питания, где требуется надёжное соединение с возможностью многократного расчленения, а также вибро- и удароустойчивость.

Разъёмы серии 2РМТ рассчитаны на всеклиматическое исполнение. Они используются в условиях широкого диапазона температур и повышенных механических нагрузок: вибрации, ударов и линейных перегрузок.

Конструкция и типоразмер

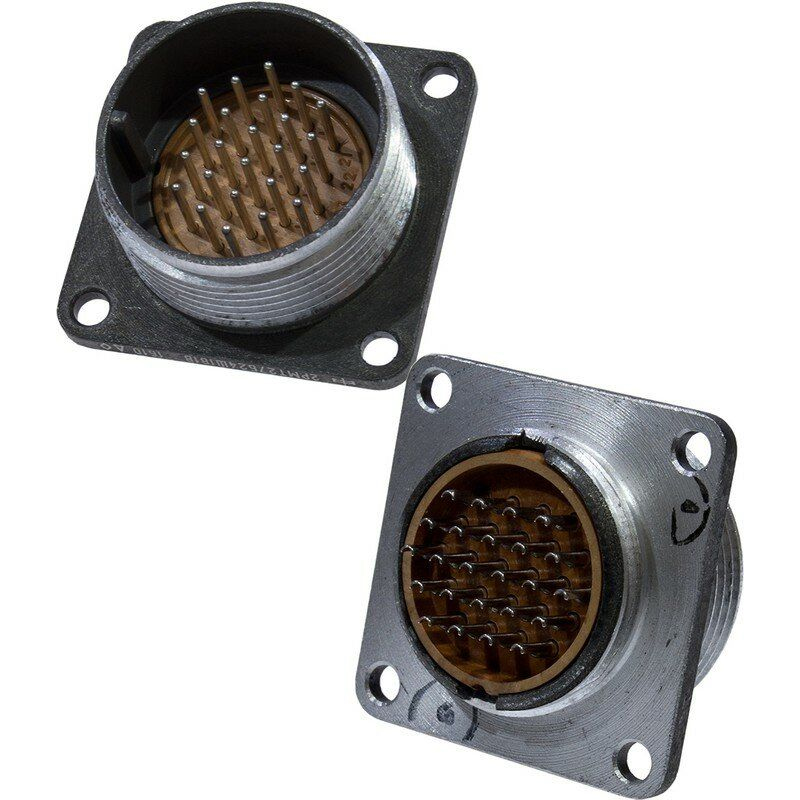

2РМТ27Б24Ш1А1В представляет собой вилку блочную (приборную). Диаметр корпуса составляет 27 мм. Количество контактов — 24, диаметр каждого контакта — 1 мм.

Корпус блочный, предназначен для монтажа внутри прибора или блока. Контакты выполняются объёмной пайкой или аналогичными монтажными способами. Сочленение с розеткой — резьбовое. Оно обеспечивает фиксацию соединённого положения и устойчивость к внешним воздействиям.

Основные конструктивные особенности

• негерметичное исполнение;
• цилиндрический корпус диаметром 27 мм;
• 24 контакта диаметром 1 мм;
• блочное (приборное) исполнение вилки;
• резьбовое сочленение с ответной розеткой;
• возможность многократного расчленения.

Электрические характеристики

Максимальное рабочее напряжение — в диапазоне от 560 до 700 В в зависимости от условий испытаний и стандартов на конкретную поставку. Максимальный ток на один контакт диаметром 1 мм — порядка от 2 до 4 А. Суммарный ток на весь разъём с 24 контактами может достигать около 100 А в зависимости от условий использования.

Сопротивление контакта — не более единиц миллиом. Сопротивление изоляции нормируется стандартами на конкретную поставку. Ёмкость между соседними контактами — до 6 пФ.

Условия эксплуатации и стойкость к нагрузкам

Диапазон рабочих температур — примерно от минус 60 до плюс 100 °C. Теплостойкость класса 1. Разъём рассчитан на повышенные механические нагрузки: вибрацию, удары и линейные перегрузки. Всеклиматическое исполнение серии 2РМТ подтверждает возможность применения в различных климатических условиях.

Применение

Соединитель 2РМТ27Б24Ш1А1В применяется в аппаратуре радиоэлектроники, автоматики и источниках питания. Он подходит для цепей постоянного и переменного тока низкой частоты, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения.

Блочное исполнение позволяет устанавливать вилку внутри прибора или блока, а резьбовое соединение с ответной розеткой обеспечивает механическую фиксацию и устойчивость к внешним воздействиям.

Дополнительные сведения

Артикул товара — 3668. Категория — 2РМТ27. Производитель в предоставленных данных не указан.
