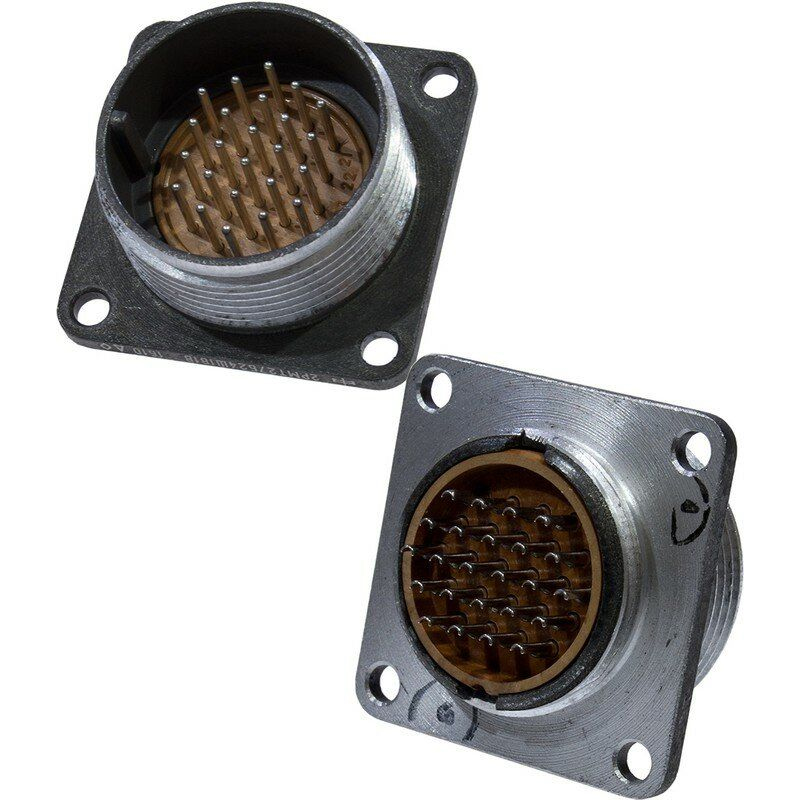

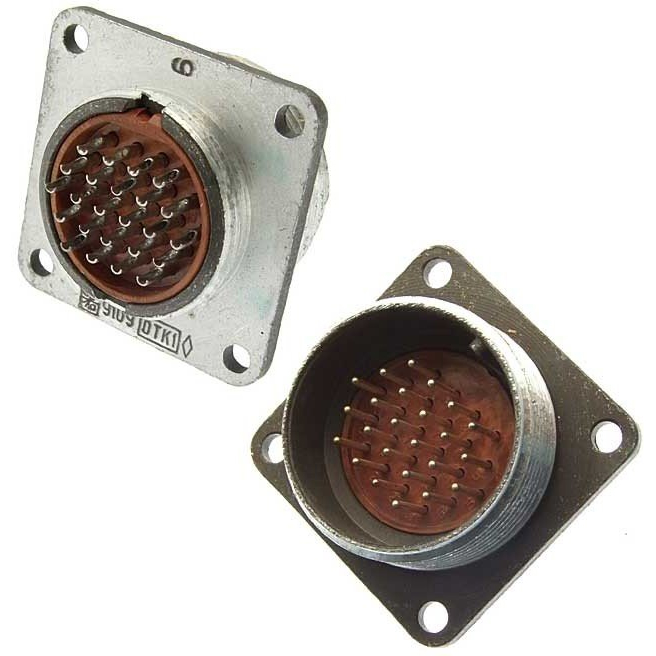

2РМТ27Б24Ш1А1В — приборная вилка для надёжных многоконтактных соединений

2РМТ27Б24Ш1А1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде приборной (блочной) вилки. Разъём предназначен для внутреннего объёмного монтажа и формирования разъёмных соединений в цепях постоянного и переменного тока, включая цепи с рабочей частотой до 3 МГц.

Конструкция 2РМТ27Б24Ш1А1В рассчитана на эксплуатацию в аппаратуре, где важны стабильность электрического контакта, механическая прочность и устойчивость к неблагоприятным климатическим и вибрационным воздействиям. Резьбовое соединение и одношпоночная поляризация исключают случайное неправильное сочленение ответных частей.

Расшифровка маркировки

Маркировка 2РМТ27Б24Ш1А1В содержит ключевые сведения об исполнении изделия:

Изделие относится к негерметичным соединителям, однако в сочленённом состоянии конструкция обеспечивает защиту контактов и зон присоединения проводов от пыли.

Технические характеристики 2РМТ27Б24Ш1А1В

Вилка 2РМТ27Б24Ш1А1В оснащается 24 штыревыми контактами диаметром 1 мм. Контактные элементы имеют покрытие, улучшающее стабильность переходного сопротивления и коррозионную стойкость; для данной модификации указывается золотое покрытие контактов.

Основные параметры разъёма:

• Количество контактов — 24.

• Исполнение — приборная блочная вилка.

• Тип соединения — резьбовой.

• Поляризация — одношпоночная.

• Диаметр контактов — 1 мм.

• Рабочее напряжение для 24-контактного исполнения — до 700 В.

• Допустимая нагрузка на одиночный контакт диаметром 1 мм — до 2 А.

• Максимальная суммарная токовая нагрузка — до 100 А.

• Сопротивление контакта — не более 5 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Межконтактная ёмкость — не более 6 пФ.

• Рабочая температура — от −60 до +100 °C.

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — не менее 1000 часов.

• Допустимое сечение присоединяемого провода — до 0,5 мм².

• Ориентировочные габариты — 36 × 36 × 25 мм.

• Масса — около 24 г.

Конструктивные особенности

Разъём 2РМТ27Б24Ш1А1В состоит из корпуса, изолятора и контактной группы. Блочная конструкция предназначена для закрепления на корпусе прибора, панели, шкафу автоматики или другом элементе оборудования. Ответная кабельная часть подключается посредством резьбового сочленения, благодаря чему соединение сохраняет устойчивость при вибрации и механических нагрузках.

Одношпоночная система поляризации упрощает монтаж: вилку можно состыковать с совместимой ответной частью только в заданном положении. Это особенно актуально для многоконтактных цепей управления, измерения и питания, где ошибочная коммутация может привести к отказу оборудования.

Хвостовики контактов рассчитаны на пайку проводников. Такой способ монтажа обеспечивает компактное размещение проводов и надёжное электрическое соединение при соблюдении технологии пайки.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать 2РМТ27Б24Ш1А1В в широком диапазоне внешних факторов. Соединитель рассчитан на работу при повышенной влажности, вибрации, линейных ускорениях и механических ударах. Для серии указываются вибрационные воздействия в диапазоне частот от 1 до 5000 Гц, а также работоспособность при относительной влажности до 98%.

Разъём применяют в системах промышленной автоматики, приборостроении, контрольно-измерительной аппаратуре, транспортном оборудовании, средствах связи, источниках питания и другой аппаратуре, где требуется компактный многоконтактный интерфейс с резьбовой фиксацией.

При выборе ответной части важно сопоставлять не только серию и размер корпуса, но и контактную схему, число контактов, тип контактов, исполнение монтажной части и климатическое исполнение. Полная совместимость определяется именно всей маркировкой соединителей, а не только обозначением серии 2РМТ.
