Назначение

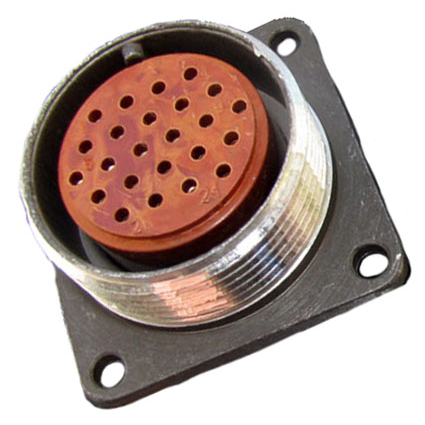

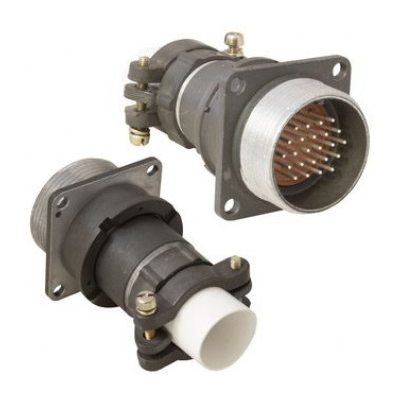

2РМТ27Б24Г1В1ВБ — блочная розетка цилиндрического низкочастотного негерметичного соединителя тропикоустойчивой серии 2РМТ. Изделие предназначено для электрического соединения низкочастотных цепей в составе блоков и приборов, где требуется компактный корпус, большое число контактов и устойчивость к воздействию внешних факторов. Розетка относится к категории блочных (приборных) соединителей и применяется для внутреннего объёмного монтажа или пайкой. В сочленённом состоянии конструкция обеспечивает пылезащищённость контактов.

Подтверждённые особенности

Основные электрические и механические параметры

• Условный размер корпуса — 27 мм.
• Количество контактов — 24.
• Диаметр контактов — 1 мм.
• Максимальное рабочее напряжение — 560–700 В.
• Токовая нагрузка на контакт — 5–50 А в зависимости от условий.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — не более 5 мОм.
• Покрытие контактов — серебро.

Условия эксплуатации

• Диапазон рабочих температур — от -60 до +100 °С.
• Всеклиматическое исполнение — В2.1.
• Синусоидальная вибрация — 1–5000 Гц с ускорением до 490 м/с².
• Механические удары — до 5000 м/с².
• Повышенная влажность — до 98% при температуре +25 °С.
• Число сочленений-расчленений — 500.
• Наработка — не менее 5000 часов.
• Срок сохраняемости — 25 лет.

Конструкция и монтаж

• Тип корпуса — блочный (приборный), без патрубка.
• Монтаж — внутренний объёмный или пайкой.
• Габариты — 36×36×25 мм.
• Масса — около 33,5 г.
• Пылезащищённость контактов обеспечивается в сочленённом состоянии.

Применение

Благодаря тропикоустойчивому исполнению и всеклиматическому исполнению В2.1 розетка 2РМТ27Б24Г1В1ВБ может применяться в аппаратуре, работающей в широком диапазоне температур, при повышенной влажности, вибрациях и механических ударах. Она подходит для использования в блоках и приборах, где необходим цилиндрический низкочастотный соединитель с 24 контактами диаметром 1 мм. Исполнение соединителя — негерметичное, однако в сочленённом состоянии контакты защищены от пыли.

При монтаже следует учитывать блочный (приборный) тип корпуса без патрубка и возможность внутреннего объёмного монтажа или пайки. Покрытие контактов серебром обеспечивает стабильное электрическое соединение. Для правильного подбора соединителя важно ориентироваться на условный размер корпуса 27 мм, количество контактов 24 и диаметр контактов 1 мм. Максимальное рабочее напряжение составляет 560–700 В, а токовая нагрузка на контакт — 5–50 А в зависимости от условий эксплуатации.

Изделие рассчитано на 500 сочленений-расчленений, наработку не менее 5000 часов и срок сохраняемости 25 лет. Эти параметры подтверждают возможность длительной эксплуатации в составе аппаратуры. Розетка серии 2РМТ относится к низкочастотным цилиндрическим соединителям, поэтому её применение связано с передачей электрических сигналов и питания в пределах заявленных электрических характеристик.
