Назначение разъёма

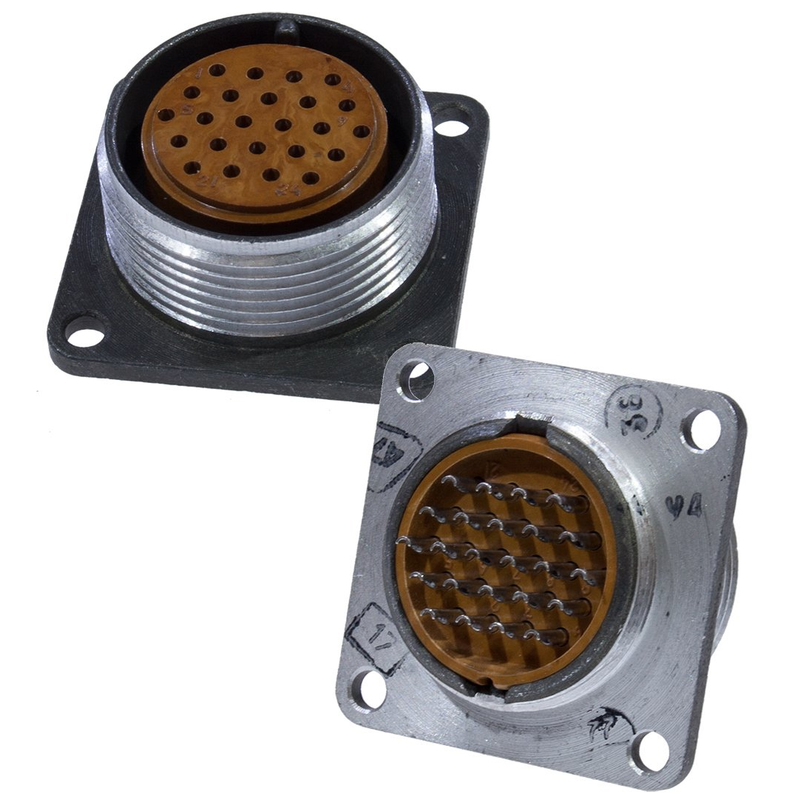

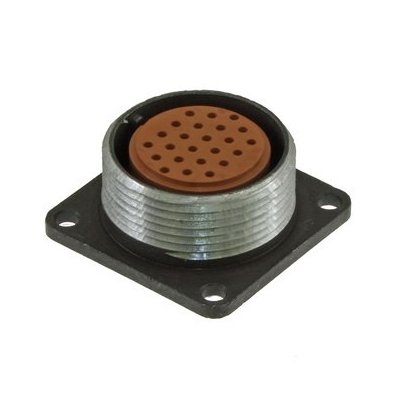

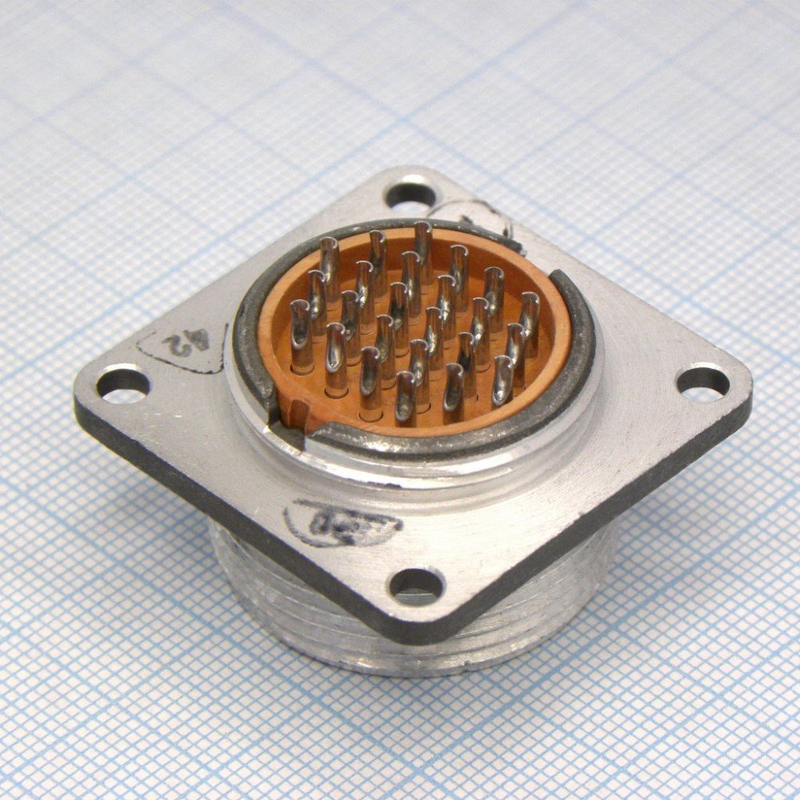

2РМТ27Б24Г1В1В — цилиндрический низкочастотный электрический соединитель производства завода «Элекон» (Казань). Изделие выпускается в виде блочной розетки для внутреннего объёмного монтажа и применяется в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём предназначен для эксплуатации в составе приборных систем и рассчитан на панельный монтаж пайкой.

Поставка осуществляется с приёмкой «5», что подтверждает прохождение военного представительства и соответствие техническим условиям ГЕ0.364.126 ТУ. Год выпуска — 2015.

Конструктивные особенности и материалы

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированием, цвет покрытия — серый. Изолятор изготовлен из карболита коричневого цвета. Контакты выполнены из латуни ЛС59-1 с серебряным покрытием, гнёзда извлекаемые, что упрощает ремонт и обслуживание соединителя.

• Количество контактов — 24 диаметром 1 мм (гнёзда).
• Условный размер корпуса — 27, тип корпуса — приборный Б.
• Поляризация — одношпоночная, расположение контактов по пазу.
• Габаритные размеры — 36 на 36 на 25 мм.
• Масса — около 28–30 г.
• Резьба накидной гайки — M30 на 1,5.

Электрические параметры

Разъём рассчитан на рабочее напряжение до 560 В и ток на контакт до 5 А. Суммарный ток на соединитель достигает 100 А. Электрическая прочность изоляции составляет 1850 В, сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Механические и климатические свойства

Изделие сохраняет работоспособность при вибрации в диапазоне от 1 до 5000 Гц с ускорением 50 g, при акустических шумах до 170 дБ и ударах до 500 g. Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия, теплостойкость — 1 при 100 градусах. Влажность 98 процентов при плюс 25 градусах не нарушает работу соединителя. Климатическое исполнение — В2.1, рабочий диапазон давления — от 10 в минус четвёртой степени до 50,6 на 10 в четвёртой степени Па.

Ресурс разъёма — 500 соединений, наработка — не менее 175 000 часов при температуре 80 градусов. Нормы хранения — 15 лет.

Применение и совместимость

2РМТ27Б24Г1В1В применяется в приборных системах, где требуется надёжное объёмное электрическое соединение с повышенными требованиями к стойкости к внешним воздействиям. Аналогами являются разъёмы серий 2РМ, ОНЦ-РГ и 2PX. При монтаже обеспечивается пайка контактов и крепление на панель через резьбовое соединение накидной гайкой.
