Назначение

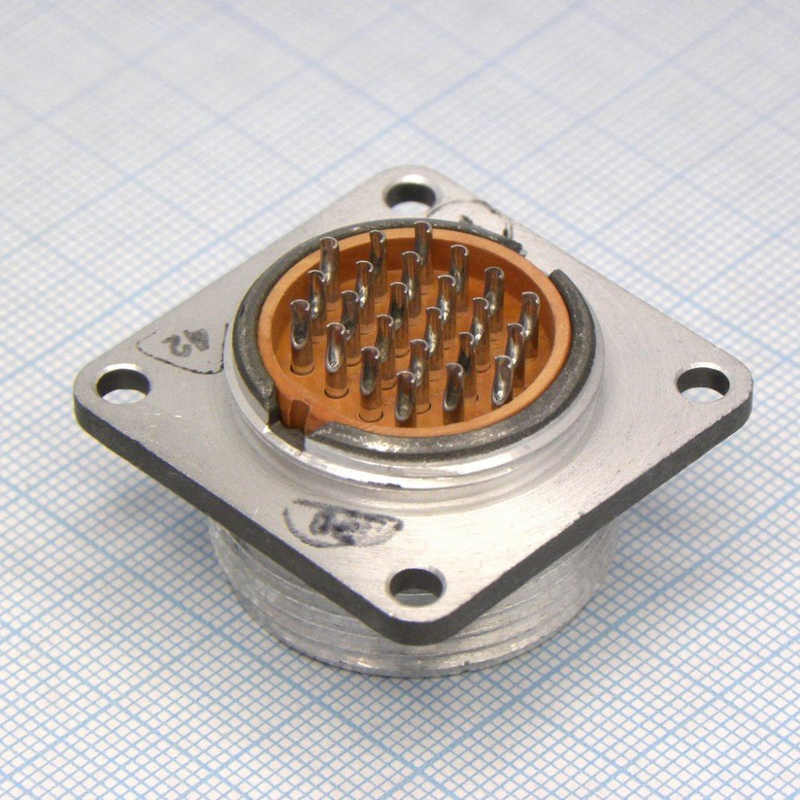

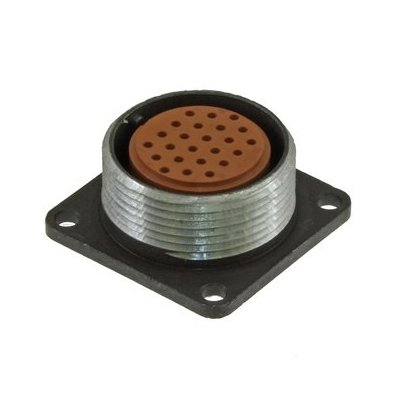

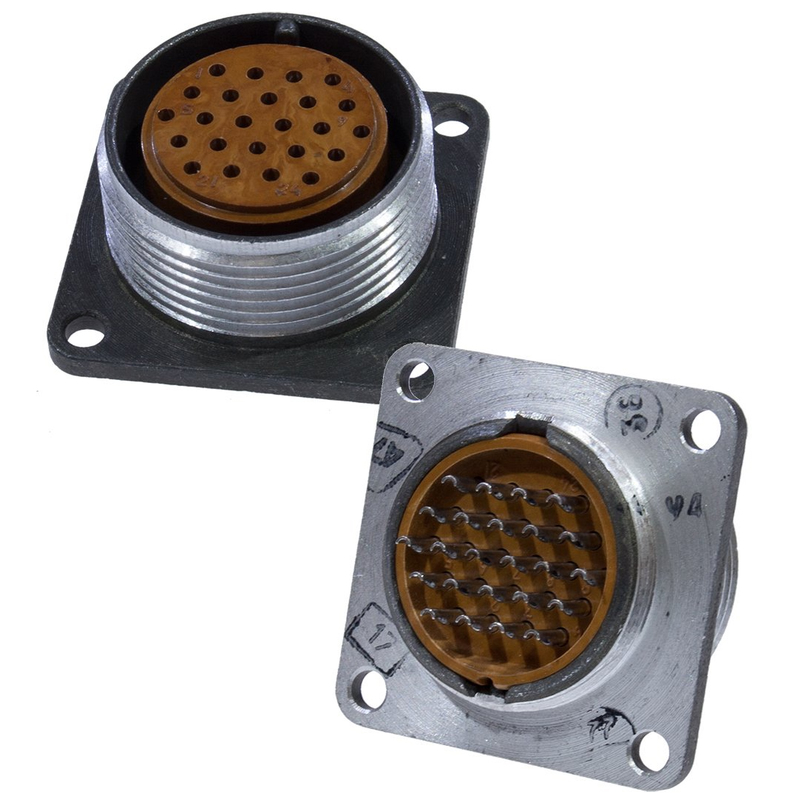

2РМТ27Б24Г1В1В Элекон «5» — цилиндрический низкочастотный негерметичный разъём производства АО «Завод Элекон» (Казань), выполненный в виде розетки для внутреннего объемного монтажа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём применяется там, где требуется надёжное электрическое соединение с большим числом циклов сочленения и стойкостью к воздействию внешних условий.

Подтверждённые особенности

Конструкция разъёма включает металлический корпус и карболитовое основание. Заземление отсутствует, что определяет его пригодность для приборных применений. Вид сочленения — резьбовой, что обеспечивает механическую фиксацию и стабильный электрический контакт. Ресурс сочленений достигает 500 циклов. Монтаж выполняется пайкой.

• Количество контактов — 24.
• Максимальное рабочее напряжение — до 700 В.
• Рабочий ток на контакт — от 4 до 36 А в зависимости от исполнения.
• Температура эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
• Покрытие контактов — золото или серебро.
• Вес изделия — около 30 г.
• Приемка — «5».
• Год выпуска — 2014.

Расшифровка обозначения

Маркировка 2РМТ27Б24Г1В1В построена по системе обозначений серии 2РМТ. Типоразмер — 27. Буква «Б» указывает на базовое исполнение. Число 24 соответствует количеству контактов. Сочетание «Г1» обозначает газо- или жидкозащищённое исполнение без патрубка. Сочетание «В1В» указывает на внутренний монтаж. Индекс «5» в наименовании товара отражает особое исполнение, связанное с приемкой или модификацией изделия.

Применение

Разъёмы серии 2РМТ используются в промышленной электронике, авиации и других областях, где требуется надёжное соединение с высоким числом циклов. Благодаря диапазону рабочих температур и стойкости к внешним воздействиям такие изделия востребованы в составе приборных блоков и бортового оборудования. Розетка с внутренним объемным монтажом удобна для установки в корпусах, где подключение выполняется пайкой к печатным или объёмным проводникам.

Техническая сводка

1. Тип изделия — розетка цилиндрическая низкочастотная негерметичная.
2. Производитель — АО «Завод Элекон», Казань.
3. Категория — 2РМТ27.
4. Артикул — 81071.
5. Число контактов — 24.
6. Частота рабочих цепей — до 3 МГц.
7. Максимальное напряжение — 700 В.
8. Ток на контакт — от 4 до 36 А.
9. Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
10. Сочленение — резьбовое, до 500 циклов.
11. Монтаж — пайка.
12. Материал корпуса — металл, основание — карболит.
13. Покрытие контактов — золото или серебро.
14. Вес — около 30 г.
15. Приемка — «5», год — 2014.
