Назначение и область применения

Разъём 2РМТ27Б24Г1В1В производства завода «Элекон» предназначен для электрического соединения цепей в составе радиоэлектронной и электротехнической аппаратуры. Изделие относится к цилиндрическим низкочастотным разъёмам серии 2РМТ и выпускается в виде розетки блочного типа, рассчитанной на внутренний монтаж. Такое исполнение применяется там, где требуется компактное подключение кабеля или жгута к приборному блоку с сохранением надёжного механического крепления и стабильного контакта при воздействии вибрации, ударов и перепадов температуры.

Розетка востребована в промышленной автоматике, измерительной технике, системах управления и другой аппаратуре, работающей в жёстких климатических условиях. Категория 2РМТ27 объединяет изделия типоразмера 27, что упрощает подбор ответных частей и монтажной оснастки в рамках одной серии.

Конструкция и материалы

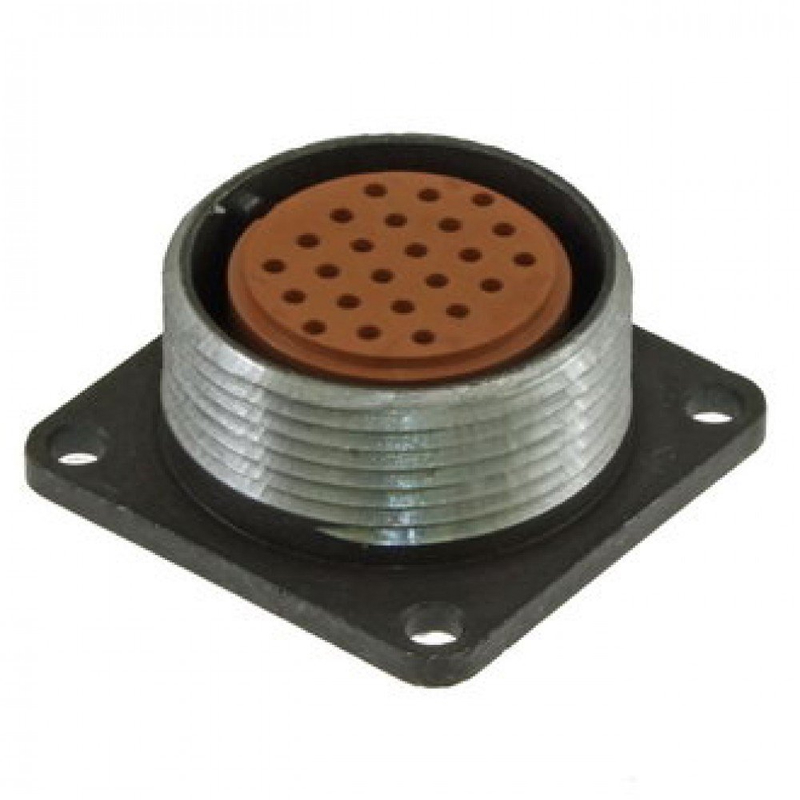

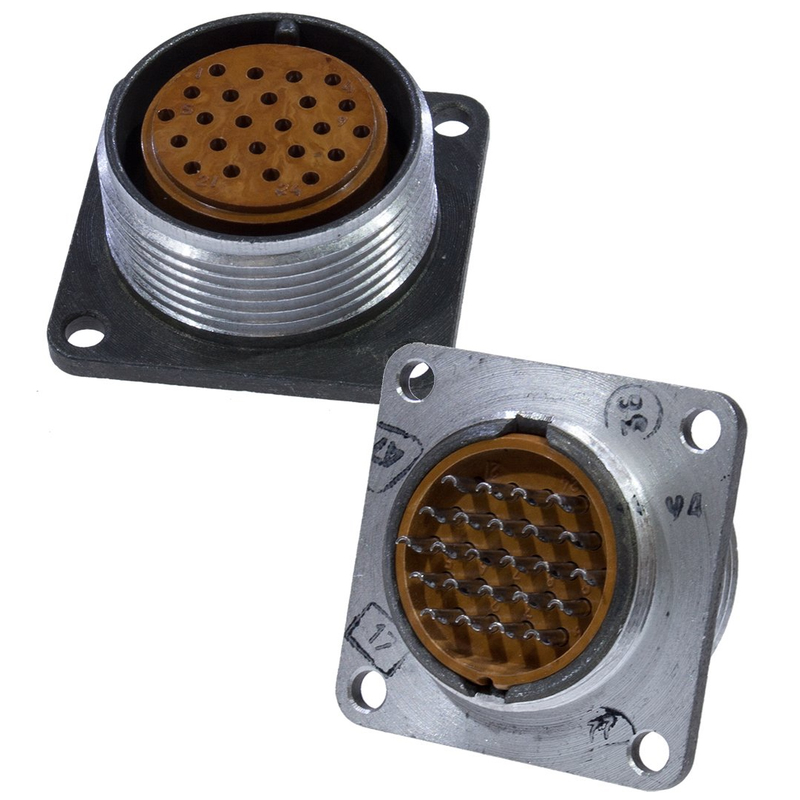

Корпус изделия имеет условный размер 27 и приборное исполнение, обозначенное буквой «Б». Розетка выполнена блочной, без патрубка. Соединение с ответной вилкой — резьбовое, по резьбе M30 на 1,5 миллиметра. Поляризация корпуса одношпоночная, что исключает неправильное сочленение. Корпус изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета, изолятор — из карболита коричневого цвета.

В розетке установлено 24 гнездовых контакта диаметром 1 миллиметр. Контакты выполнены из латуни ЛС59-1 с серебряным покрытием и являются извлекаемыми, что упрощает ремонт и обслуживание. Электрический монтаж производится пайкой проводов непосредственно в контактные гнёзда.

Основные технические параметры

• Максимальный рабочий ток на контакт — до 5 А.
• Максимальное рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — порядка 5000 МОм.
• Ресурс сочленения и расчленения — не менее 500 циклов.
• Гарантированная наработка — сотни тысяч часов при нормальных режимах.

Монтаж и условия эксплуатации

Механическое крепление розетки выполняется на панель по двум отверстиям с межцентровым расстоянием около 29 миллиметров и диаметром отверстий примерно 3,4 миллиметра. Климатическое исполнение В2.1 допускает работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и относительную влажность до 98 процентов при температуре плюс 25 градусов Цельсия. Изделие рассчитано на многократные удары и вибрационные нагрузки.

Герметичность соединения обеспечивается по манжете или уплотнительной втулке в комплекте с соответствующей вилкой; сама розетка встроенной герметизации не имеет. Изготовление ведётся по техническим условиям ГЕ0.364.126ТУ. Маркировка «5» указывает на вид приёмки — внутренний контроль завода-изготовителя. Год выпуска — 2019. Поставка осуществляется в заводской упаковке.
