Назначение и область применения

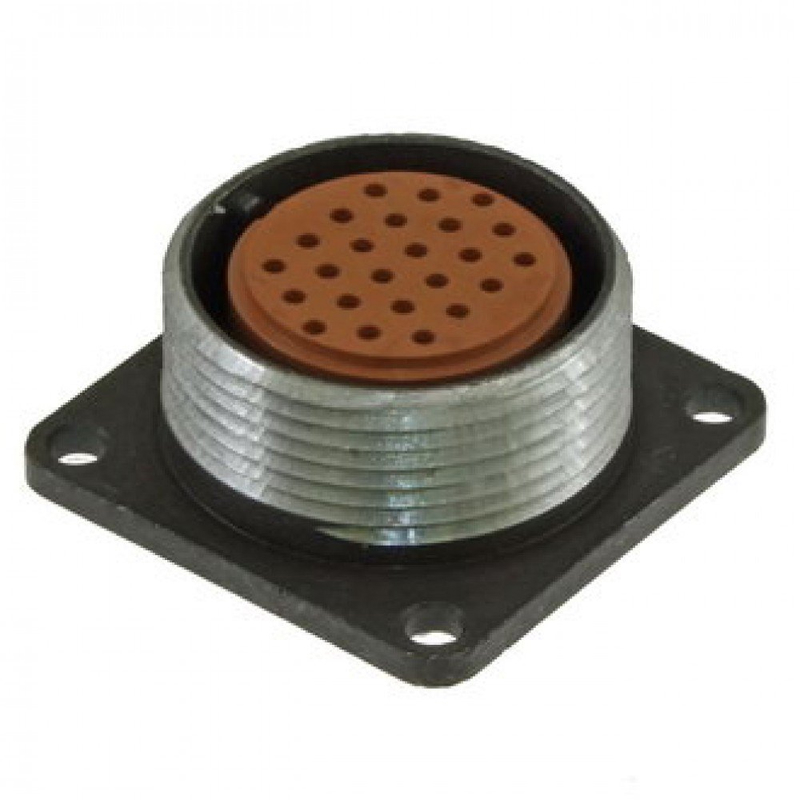

Разъём 2РМТ27Б24Г1В1В «Элекон» (марка 5) — это цилиндрический низкочастотный соединитель серии 2РМТ, выполненный как розетка блочного исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока и применяется для объёмного внутреннего монтажа в приборах и блоках, где требуется надёжное коммутационное соединение с фиксацией при помощи накидной гайки.

Условное обозначение «5» соответствует виду приёмки («5» — ВП, ПЗ) по техническим условиям ГЕ0.364.126 ТУ. Это указывает на серийный выпуск и стандартный контроль качества.

Год выпуска товара — 2013.

Конструкция и особенности

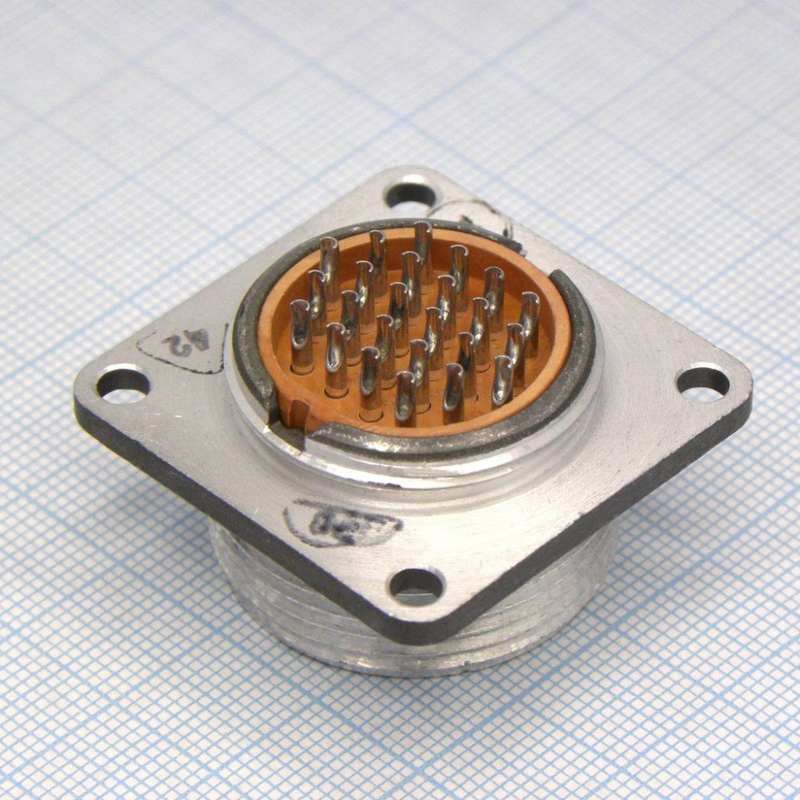

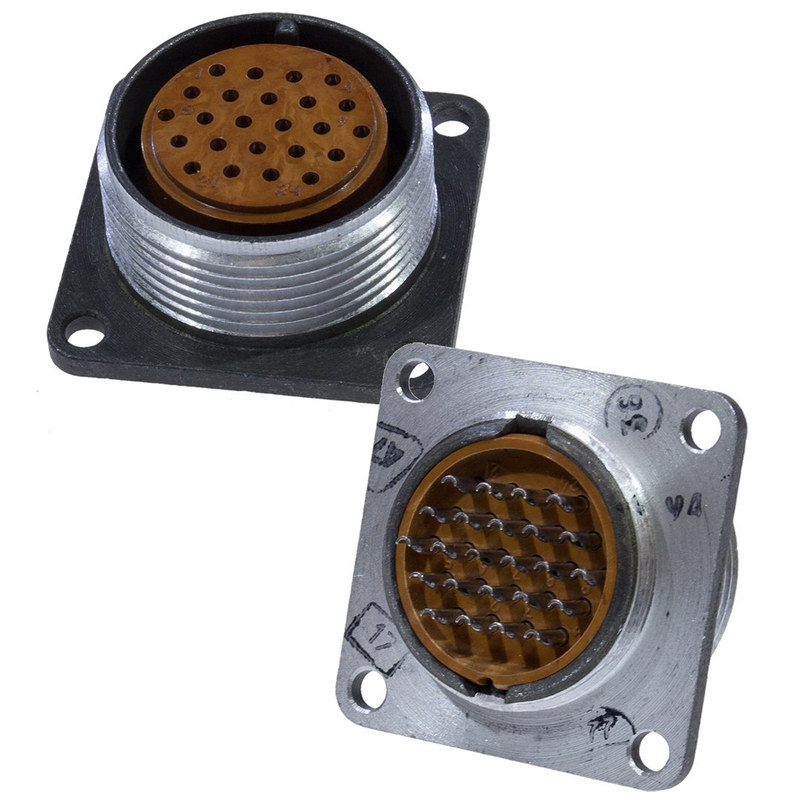

Разъём выполнен в приборном корпусе, что позволяет крепить его на панель через два монтажных отверстия с шагом около 29 миллиметров и диаметром установочного отверстия примерно 3,4 миллиметра. Резьбовое сочленение обеспечивается накидной гайкой с шагом резьбы M30 на 1,5 миллиметра. Корпус изготовлен из алюминиевого сплава А-22, оксидирован и имеет серый цвет; изолятор выполнен из карболита коричневого цвета. Габаритные размеры составляют примерно 36 на 36 на 25 миллиметров (длина, ширина, высота).

Технические характеристики

• Тип разъёма: розетка блочная, внутреннего объёмного монтажа, резьбовое сочленение накидной гайкой
• Серия и условный размер: 2РМТ, условный размер корпуса 27, приборное исполнение (буква «Б»)
• Количество контактов: 24 гнезда, круглые, диаметром 1 миллиметр
• Материал контактов и покрытие: латунь ЛС59-1, покрытие — серебро (Ag), сопротивление контакта не более 5 мОм
• Максимальный рабочий ток на контакт: до 5 А
• Максимальное рабочее напряжение: до 560 В
• Электрическая прочность изоляции: порядка 1 850 В при испытании постоянным током

Условия эксплуатации и ресурс

Разъём рассчитан на работу в широком диапазоне климатических условий: интервал рабочих температур от минус 60 до плюс 100 градусов Цельсия, относительная влажность до 98 процентов при плюс 25 градусах Цельсия. Разъём не герметичный. Он устойчив к механическим нагрузкам: вибрации до 50 g в диапазоне 1–5000 Герц, многократные удары до 100 g и одиночные удары до 500 g.

Ресурс разъёма составляет не менее 500 циклов сочленения и расчленения. Минимальная наработка — 1000 часов. При условии температуры контакта до плюс 80 градусов Цельсия наработка может достигать порядка 175 000 часов.

Совместимость и комплектация

Разъём относится к серии 2РМТ и предназначен для сопряжения с ответными частями соответствующего типоразмера. Монтаж выполняется внутренним объёмным способом, что делает его удобным для установки в блочную аппаратуру.

Товар поставляется в заводской упаковке. Артикул — 20426, категория — 2РМТ27, производитель — Элекон.
