Назначение разъёма 2РМТ27Б24Г1В1В

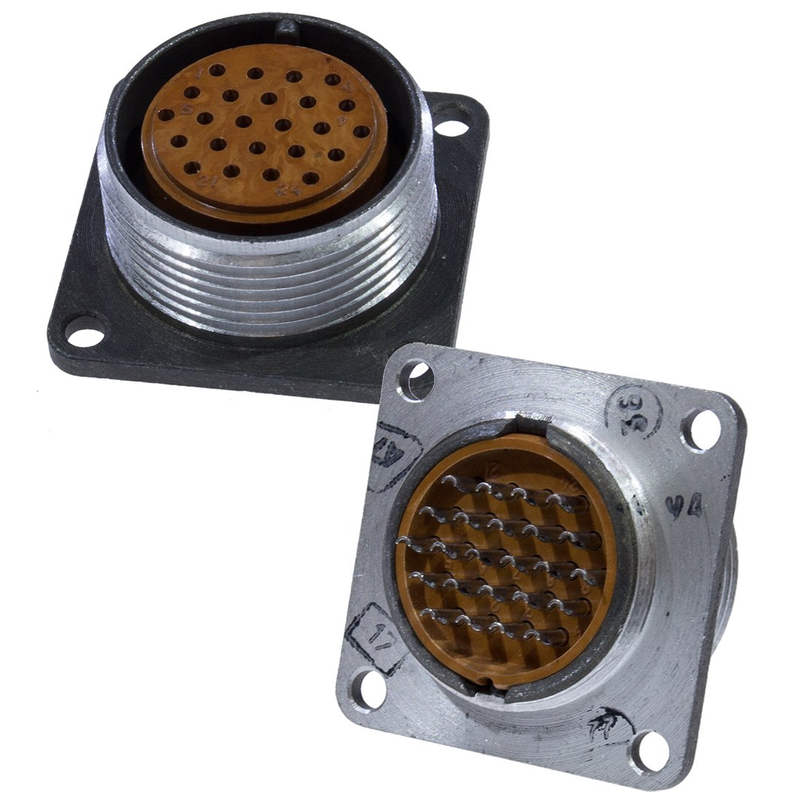

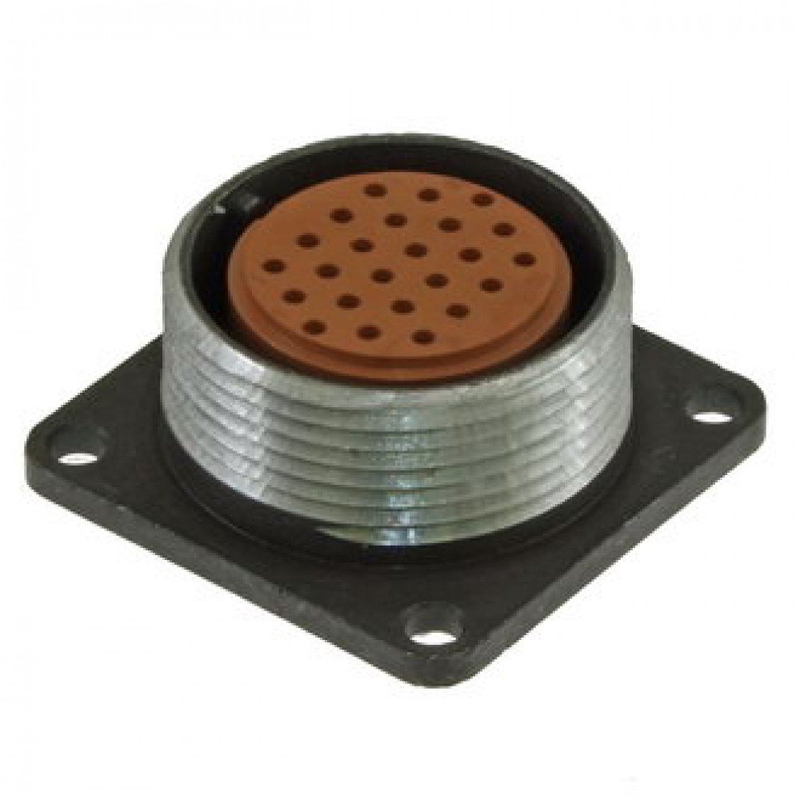

Разъём 2РМТ27Б24Г1В1В производства предприятия «Элекон» представляет собой цилиндрический низкочастотный приборный разъём розеточного типа российского производства. Он относится к серии 2РМТ и предназначен для соединения электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры. Конструктивно изделие выполнено как розетка блочного приборного исполнения, то есть рассчитано на фиксацию на панели и не имеет патрубка.

Разъём применяется в устройствах с умеренными и повышенными токовыми нагрузками, в том числе в наземной и судовой аппаратуре, где требуется надёжное сочленение без герметизации. Артикул изделия — 20425, категория — 2РМТ27.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 24, все контакты гнездовые, диаметр хвостовика 1 мм.
• Максимальное рабочее напряжение — до 560–700 В: по техническим условиям указывается 560 В, в сводных описаниях приводится 700 В.
• Рабочий ток на контакт — до 5 А для контактов диаметром 1 мм; максимальный суммарный ток разъёма — порядка 100 А.
• Тип контактов — гнёзда, материал — латунь ЛС59-1, покрытие — серебро (Ag).
• Электрическая прочность изоляции — порядка 1850 В, сопротивление изоляции — не менее 5000 МОм.
• Все контакты гильзовые и извлекаемые, что позволяет при необходимости заменить или переустановить контакт.

Климатическое исполнение и материалы

• Климатическое исполнение — В2.1 по ГОСТ 15150-69.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Материал корпуса — алюминиевый сплав А-22, изолятор — карболит.
• Корпус оксидирован и окрашен в серый цвет, изолятор — коричневый.
• Герметизации нет, корпус негерметичный, но сохраняет работоспособность при атмосферном давлении от высокого вакуума до нормальных значений.

Габариты и механическая стойкость

• Габариты — примерно 36 на 36 на 25 мм, масса — около 28–33 г.
• Выдерживает синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц.
• Выдерживает многократные удары до 100 g и однократные удары до 500 g.

Монтаж и применение

Корпус разъёма монтируется на панель при помощи двух монтажных отверстий. Шаг резьбовой части накидной гайки — M30 на 1,5 мм. Электрическое соединение выполняется пайкой провода к контактам.

Благодаря розеточному блочному исполнению и отсутствию герметизации изделие удобно для стационарной установки внутри приборных блоков и стоек. Извлекаемые гильзовые контакты упрощают обслуживание и ремонт: при повреждении или износе отдельного контакта его можно заменить без демонтажа всего разъёма. Сочетание алюминиевого корпуса, карболитового изолятора и серебряного покрытия контактов обеспечивает стойкость к вибрациям и ударам, а также стабильность электрических параметров в широком диапазоне температур.
