Назначение соединителя 2РМТ27Б24Г1В1В

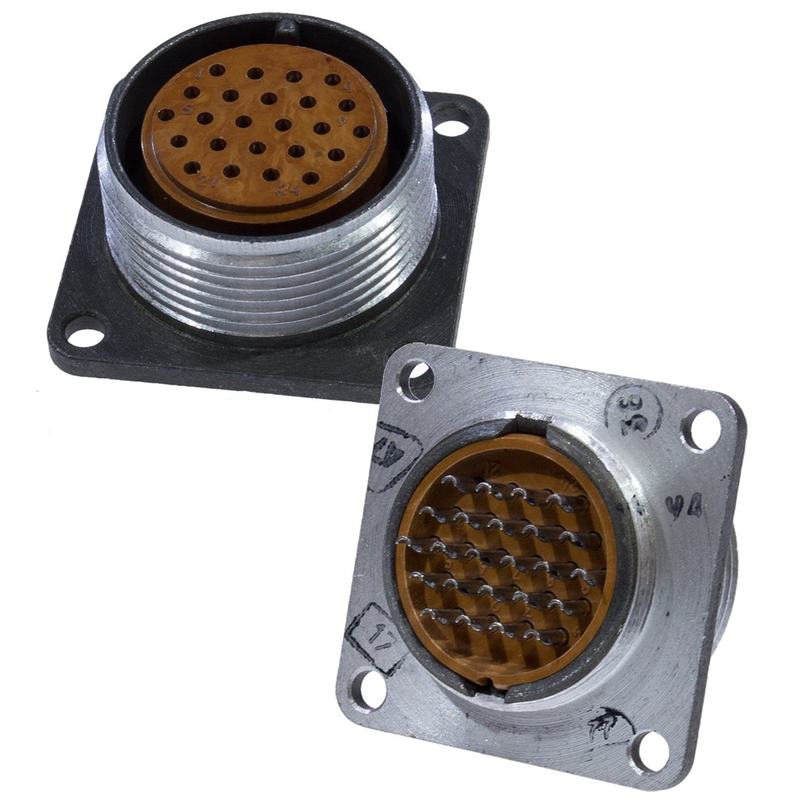

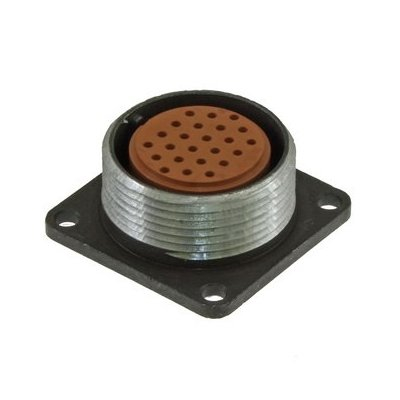

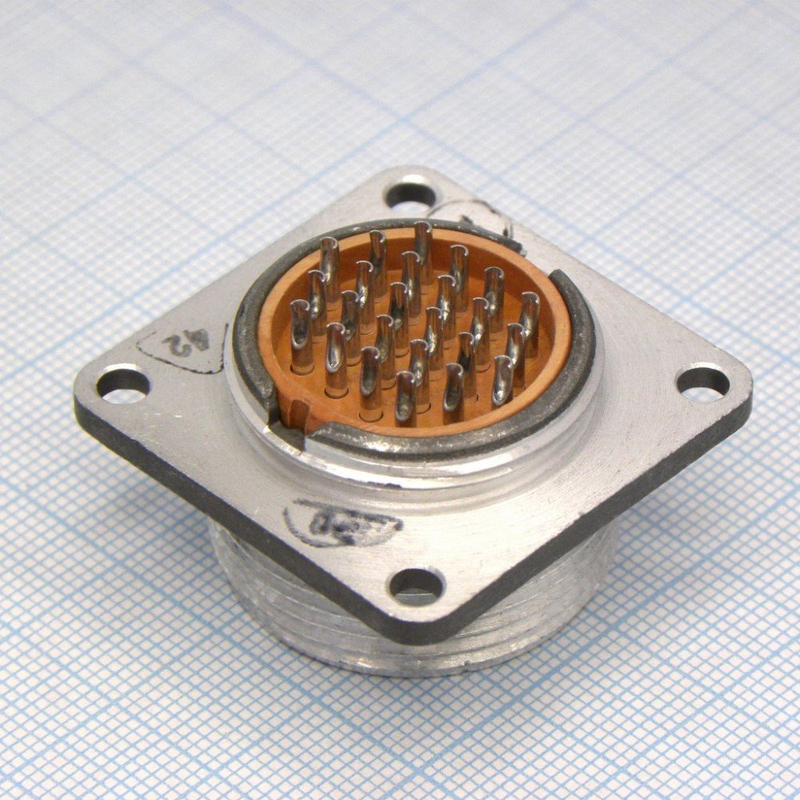

2РМТ27Б24Г1В1В производства «Элекон» — приборная цилиндрическая низкочастотная розетка из серии соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Такие соединители применяются в промышленной аппаратуре, радиоэлектронных устройствах, а также в авиационной и космической технике, где требуются надёжные разъёмные соединения с повышенной механической стойкостью.

Модификация «Б» обозначает приборное (блочное) исполнение розетки с резьбовым способом сочленения. Розетка устанавливается на панель или корпус прибора. Электрический монтаж выполняется объёмным способом, как правило пайкой проводов в отверстия изолятора.

Конструкция и технические параметры

Корпус розетки изготовлен из алюминиевого сплава А-22, изолятор выполнен из карболита. Контакты имеют круглое сечение, выполнены в виде гнёзд из латуни ЛС59-1 с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт.

• Количество контактов — 24 штуки.
• Диаметр контактов — 1 мм.
• Допустимый рабочий ток на один контакт — до 5 А.
• Максимальный ток на весь разъём — до 100 А.
• Рабочее напряжение — до 560 В постоянного или переменного тока.
• Шаг резьбы накидной гайки корпуса — М30 на 1,5.
• Механический монтаж — на панель по двум отверстиям диаметром около 3,4 мм, расстояние между центрами — примерно 29 мм.
• Ресурс — не менее 500 циклов сочленения и расчленения.
• Минимальная наработка при максимальной температуре контакта 80 °C — порядка 175 000 часов.

Условия эксплуатации и устойчивость к нагрузкам

Климатическое исполнение В2.1 по ГОСТ 15150-69 допускает эксплуатацию в широком диапазоне условий. Температурный диапазон работы — примерно от минус 60 до плюс 100 °C. Относительная влажность может достигать 98 процентов при температуре плюс 25 °C, также допускается работа в условиях разреженной атмосферы.

Соединитель рассчитан на значительные механические нагрузки. Он выдерживает синусоидальную вибрацию с ускорением до 50 g в диапазоне частот от 1 до 5000 Гц, многократные удары с ускорением до 100 g и одиночные удары с ускорением до 500 g. Дополнительно изделие сохраняет работоспособность при акустических шумах с уровнем до 170 дБ.

Особенности монтажа и применения

Розетка не является герметичной. Ориентация контактов при сочленении задаётся пазом и шпонкой корпуса, что исключает неправильное подключение и обеспечивает однозначное взаимное положение ответных частей. Резьбовое соединение накидной гайкой фиксирует сочленённую пару и препятствует самопроизвольному расчленению под воздействием вибрации.

Рассматриваемое изделие имеет приёмку «1» и год выпуска 2021. Данное исполнение ориентировано на применение в составе ответственных устройств, где предъявляются повышенные требования к стабильности параметров и стойкости к внешним воздействиям. Для правильного подбора ответной части и схемы подключения важно учитывать количество и нумерацию контактов, а также совместимость с ответными вилками серии 2РМТ.
