Назначение разъема

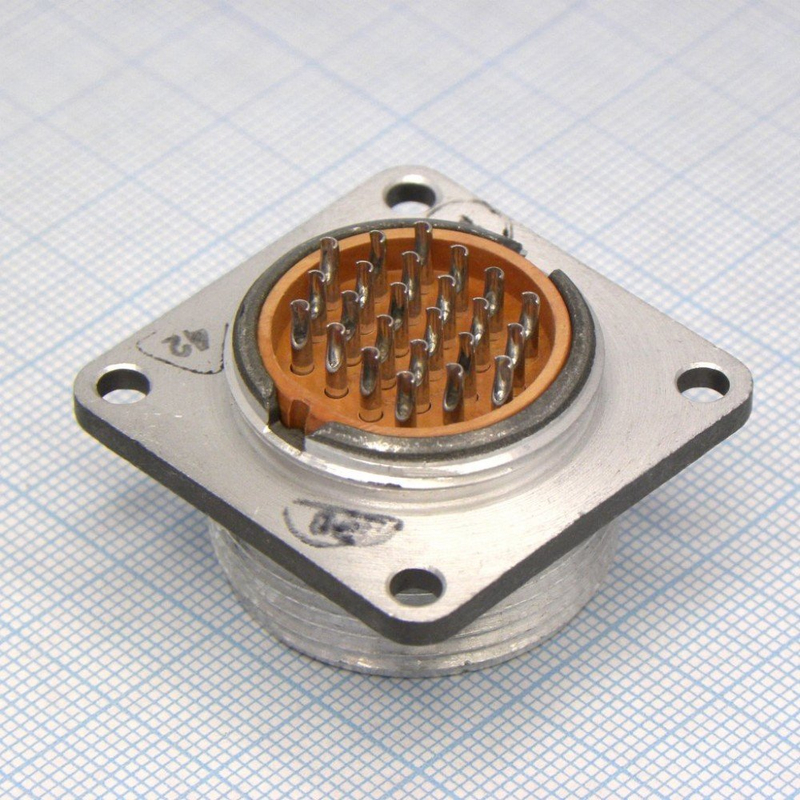

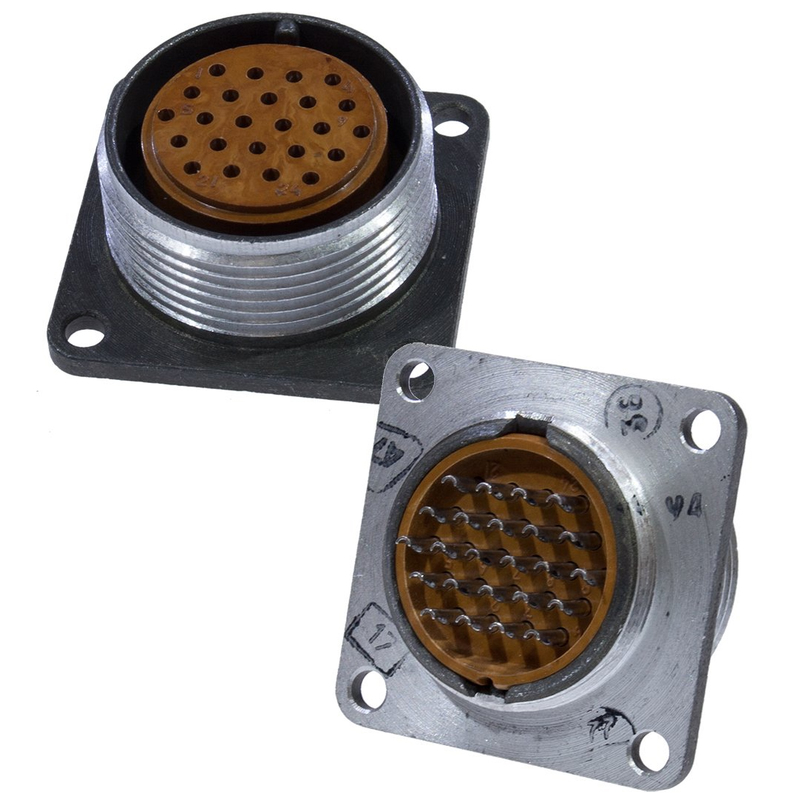

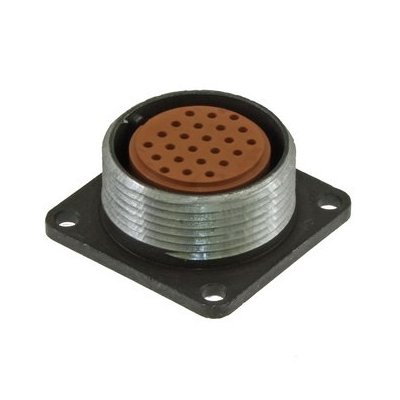

2РМТ27Б24Г1В1В производства завода «Элекон» — это цилиндрический низкочастотный разъем розеточного типа с внутренним объемным монтажом. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъем применяется там, где требуется надежное соединение при воздействии интенсивных механических и климатических нагрузок.

Конструктивное исполнение с блочным корпусом типа Б и посадочным диаметром 27 миллиметров обеспечивает компактную установку на панель и удобство эксплуатации в составе приборов и оборудования.

Подтвержденные особенности конструкции

Разъем имеет 24 контакта диаметром 1 миллиметр, изготовленных из латуни марки ЛС59-1 с серебряным покрытием. Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — из карболита. Габаритные размеры корпуса составляют 36 на 36 на 25 миллиметров, масса изделия — около 30 граммов.

Монтаж осуществляется пайкой на панель. Установочные отверстия имеют диаметр 3,4 миллиметра, расстояние между ними — 29 миллиметров. Накидная гайка имеет резьбу М30 на 1,5.

• Тип корпуса: блочный, тип Б.
• Посадочный диаметр: 27 миллиметров.
• Количество контактов: 24.
• Диаметр контактов: 1 миллиметр.
• Материал контактов: латунь ЛС59-1 с серебряным покрытием.
• Материал корпуса: алюминиевый сплав с оксидированием.
• Материал изолятора: карболит.
• Присоединительная резьба: М30 на 1,5.

Электрические параметры

Сопротивление контактов составляет не более 5 миллиом, сопротивление изоляции — не менее 5000 мегаом. Электрическая прочность изоляции достигает 1850 вольт, рабочее напряжение — до 560 вольт. Ресурс работы разъема — 500 циклов сочленения и расчленения.

Наработка на отказ составляет минимум 1000 часов, а при температуре 80 градусов Цельсия достигает 175 000 часов.

Условия эксплуатации

Разъем рассчитан на работу в климатическом исполнении В2.1. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при влажности до 98 процентов при температуре плюс 25 градусов Цельсия и при давлении от 133,32 умноженного на 10 в степени минус 12 Паскаля до 50,6 умноженного на 10 в степени 4 Паскаля.

Разъем выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 герц с ускорением до 50 g, механические удары с ускорением до 500 g и акустические шумы уровнем 170 децибел.

Применение и приемка

Благодаря устойчивости к ударам, вибрации и широкому температурному диапазону разъем востребован в авиационной, космической и военной технике, а также в промышленном оборудовании, работающем в жестких условиях. Приемка изделия — «1», год выпуска — 2019 или 2020.
