2РМТ27Б24Г1В1В: блочная розетка для надёжных электрических соединений

Разъём 2РМТ27Б24Г1В1В относится к цилиндрическим низкочастотным соединителям серии 2РМТ. Это приборная блочная розетка с 24 гнездовыми контактами, предназначенная для формирования разъёмных соединений в цепях постоянного и переменного тока.

Конструкция разъёма рассчитана на внутренний объёмный монтаж и установку на панель оборудования. Резьбовой способ сочленения обеспечивает механически устойчивую фиксацию ответной части, а одношпоночная поляризация помогает исключить неверное соединение при монтаже и техническом обслуживании.

Основные характеристики

По доступным техническим данным, контактное сопротивление для контактов диаметром 1 мм может составлять не более 5 мОм, а сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.

Что означает маркировка

Маркировка 2РМТ27Б24Г1В1В содержит ключевые сведения о конструкции соединителя:

• 2РМТ — серия цилиндрических низкочастотных тропикоустойчивых соединителей.

• 27 — условный размер корпуса.

• Б — приборное, или блочное, исполнение корпуса.

• 24 — количество контактов.

• Г1 — сочетание гнездовых контактов диаметром 1 мм.

• В — серебряное покрытие контактной группы.

Такое обозначение позволяет быстро сопоставить разъём с ответной частью, схемой подключения и требованиями проекта. Важно учитывать не только количество контактов, но и тип корпуса, контактное сочетание, исполнение и покрытие контактов.

Конструктивные особенности

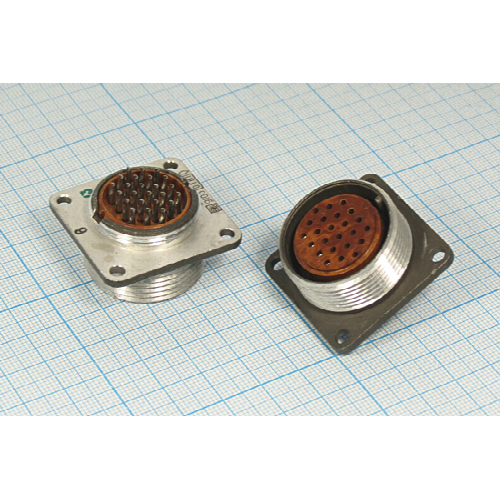

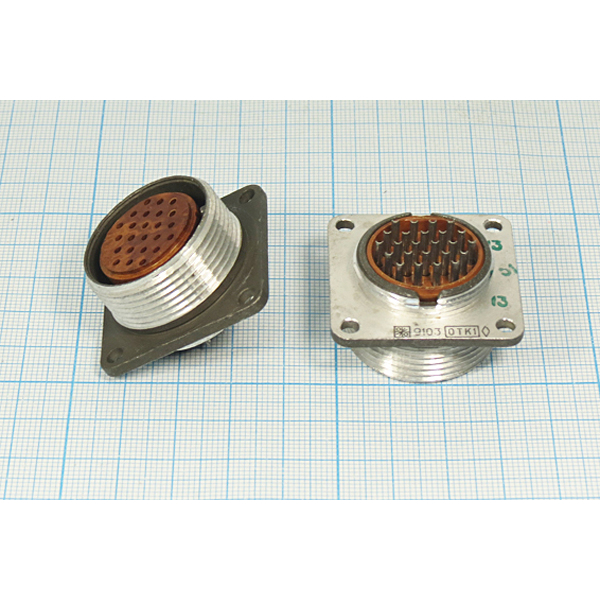

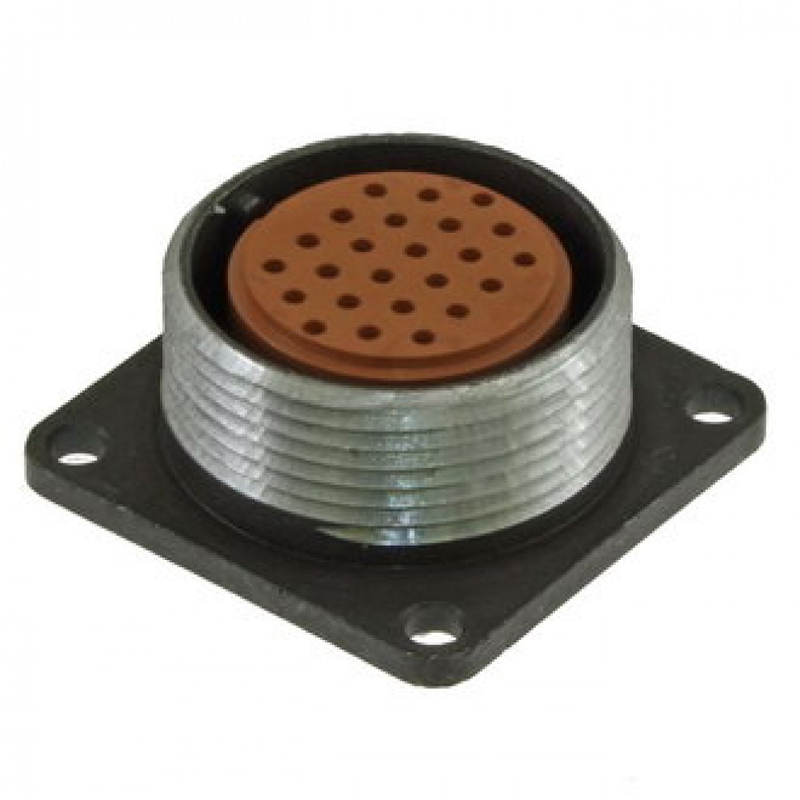

2РМТ27Б24Г1В1В представляет собой негерметичный разъём с металлическим корпусом и изолятором. Контактная группа рассчитана на пайку проводников, а сама розетка устанавливается на панель аппаратуры. Корпус имеет компактные габариты порядка 36 × 36 × 25 мм, что удобно для размещения в приборных отсеках и шкафах управления.

Серебряное покрытие контактов способствует стабильному электрическому контакту. Резьбовая фиксация снижает риск самопроизвольного расцепления при вибрации, перемещении оборудования или периодических эксплуатационных нагрузках.

Где применяется разъём

Разъём 2РМТ27Б24Г1В1В используют там, где необходимо компактно и надёжно подключить многопроводную кабельную линию к корпусу устройства. Возможные области применения:

• Контрольно-измерительная и испытательная аппаратура.

• Промышленные системы автоматизации.

• Электротехнические шкафы и пульты управления.

• Приборостроение и оборудование специального назначения.

• Системы связи, телеметрии и сигнализации.

• Транспортное, энергетическое и лабораторное оборудование.

Перед включением в проект следует сверить распайку контактов, параметры цепи, допустимую токовую нагрузку на отдельные контакты, климатическое исполнение и совместимость с ответной частью. Это особенно важно для оборудования, работающего при вибрациях, перепадах температур и длительном цикле эксплуатации.
