Назначение

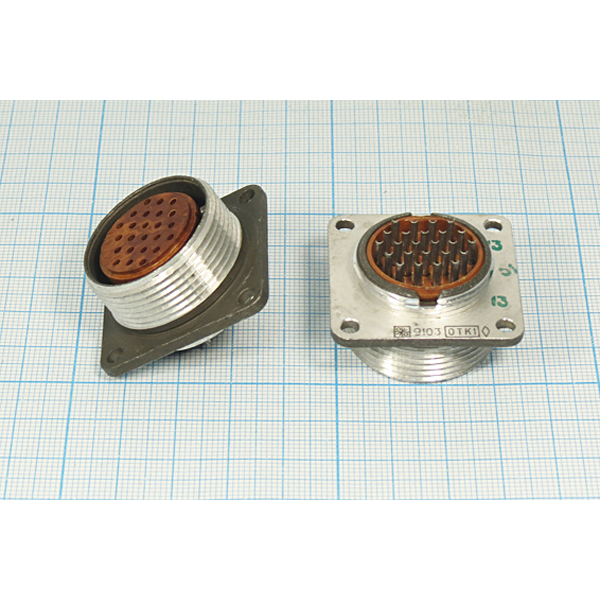

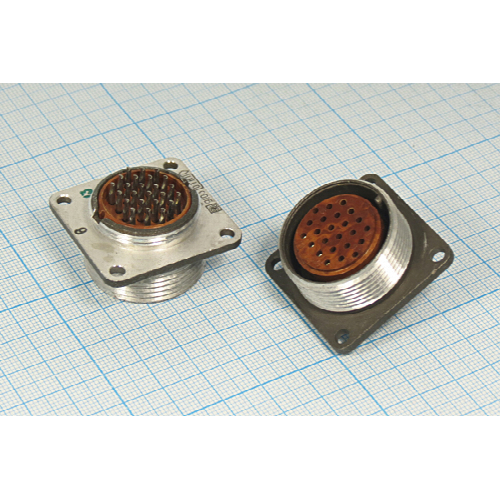

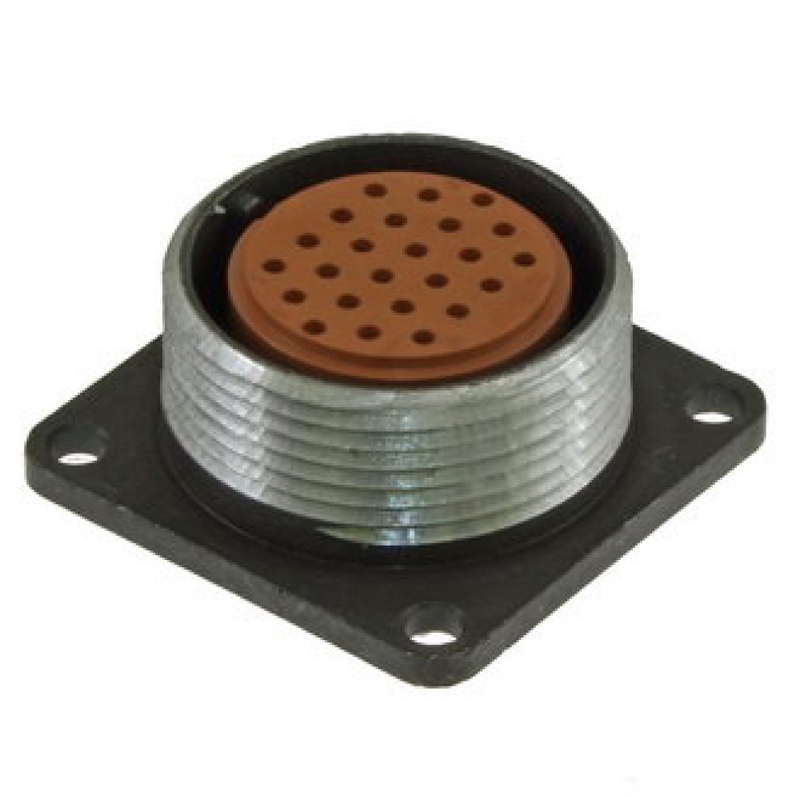

Соединитель 2РМТ27Б24Г1В1В, артикул 50311, относится к категории 2РМТ27 и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока. Изделие выполнено в виде розетки с блочным корпусом и применяется для надежного соединения проводов и кабелей в различных технических системах. Основная задача данного соединителя — обеспечение электрического контакта между ответными частями при сохранении заданных параметров в условиях эксплуатации, указанных для серии 2РМТ.

Подтверждённые особенности

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество контактов — 24.
• Диаметр контактов — 1 мм.
• Покрытие контактов может быть золотым или серебряным, что обеспечивает надежный контакт.

Механические и эксплуатационные характеристики

• Диаметр посадочного отверстия корпуса — 27 мм.
• Габаритные размеры — 36 на 36 на 25 мм.
• Масса — около 33,5 г.
• Количество сочленений и расчленений — до 500 циклов.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации — диапазон частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.

Конструкция и монтаж

Корпус соединителя выполнен из металлических и карболитовых материалов. Вид сочленения — резьбовой. Способ монтажа — объемный с пайкой. Такое исполнение позволяет использовать изделие в составе электрических цепей, где требуется механическое соединение и паяное подключение проводников. Производитель — компания Элекон (Казань).

Применение

Соединитель 2РМТ27Б24Г1В1В применяется для надежного соединения проводов и кабелей в различных технических системах, работающих на постоянном и переменном токе. Благодаря 24 контактам, рабочему напряжению до 560 В и токовой нагрузке до 50 А он может использоваться в цепях, где требуется соединение проводников через разъемное соединение. Негерметичное исполнение и диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия определяют область применения в условиях, соответствующих указанным параметрам. Резьбовой вид сочленения обеспечивает фиксацию ответных частей, а объемный монтаж с пайкой — надежное подключение проводников.

Дополнительные сведения

Артикул изделия — 50311. Категория — 2РМТ27. Название — 2РМТ27Б24Г1В1В. В предоставленных характеристиках VirtueMart заполненные параметры отсутствуют, поэтому описание построено на подтверждённых данных из каталожного описания. Изделие относится к серии 2РМТ и выпускается в виде розетки с блочным корпусом. Для подбора ответных частей и принадлежностей следует учитывать диаметр посадочного отверстия 27 мм, диаметр контактов 1 мм, количество контактов 24, резьбовой вид сочленения и способ монтажа с пайкой.
