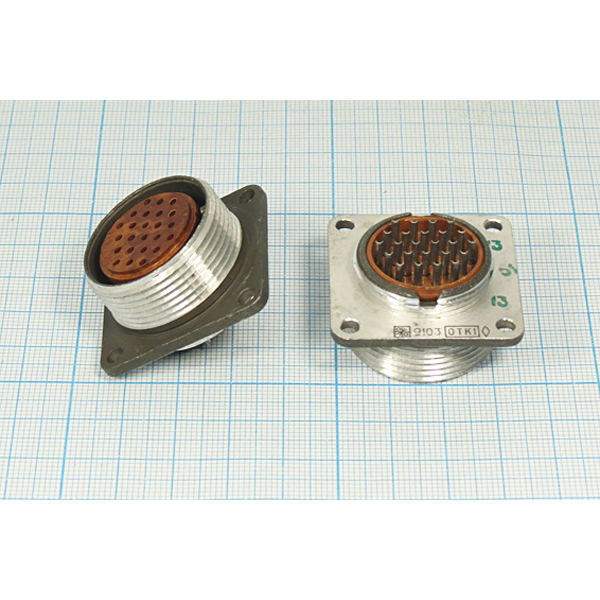

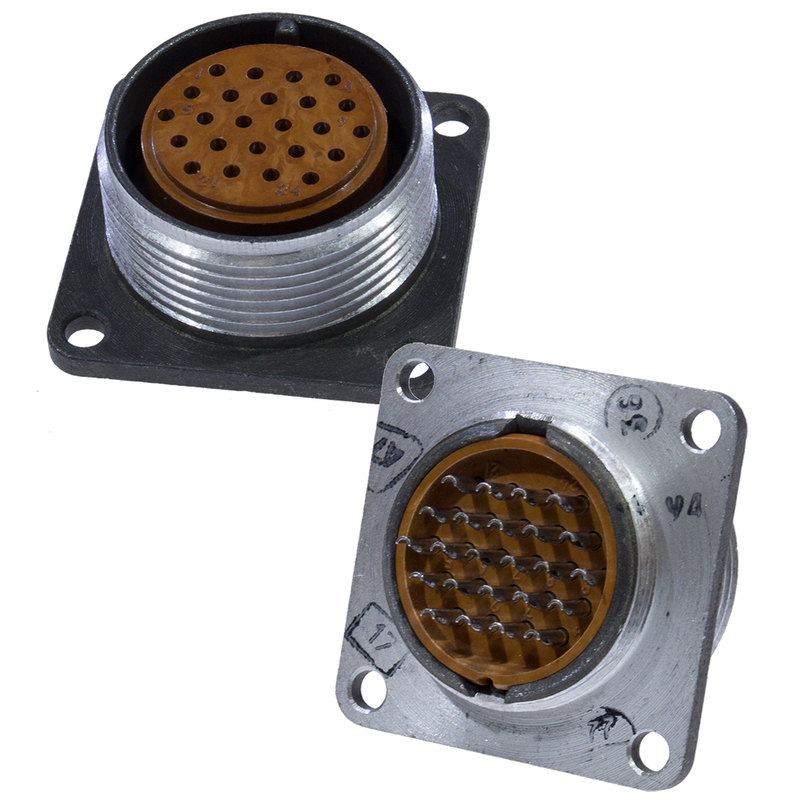

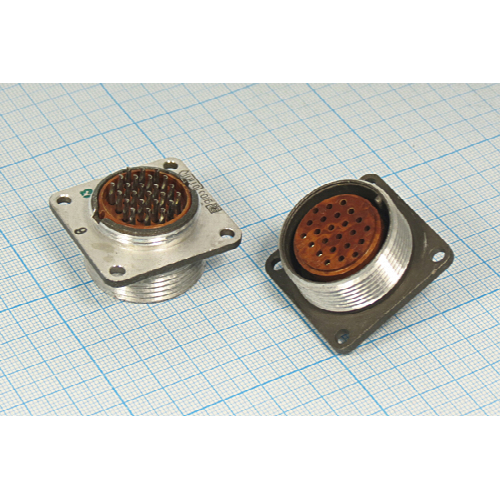

2РМТ27Б24Г1В1 — это блочная розетка (приборный соединитель) из серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Она негерметичная, всеклиматического исполнения В2.1 по ГОСТ 15150-69, с резьбовым соединением и одношпоночной поляризацией корпусов.

Основные характеристики

Посадочный диаметр корпуса — 27 мм, количество контактов — 24, диаметр контактов — 1 мм, покрытие контактов — серебро. Теплостойкость достигает 100 °C, габаритные размеры — 36×36×25 мм, масса — около 33,5 г.

Электрические параметры

Максимальное рабочее напряжение — до 700 В, токовая нагрузка на одиночный контакт — от 2 А до 4 А (в зависимости от условий), суммарная на соединитель — до 100 А. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм, электрическая прочность — до 2300 В.

Условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), механические удары (до 5000 м/с²), акустический шум до 170 дБ, повышенную влажность (98% при +25 °C) и температуры от -60 до +100 °C. Минимальная наработка — 5000–10000 ч, число сочленений-расчленений — 500, срок сохраняемости — 15–25 лет.
