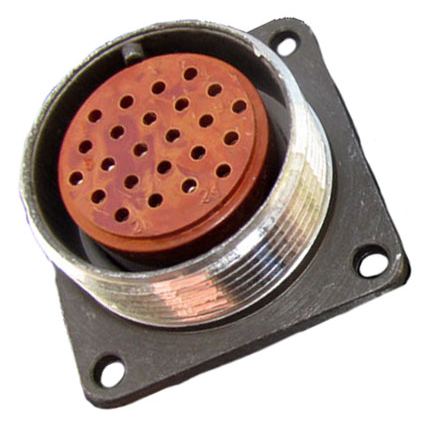

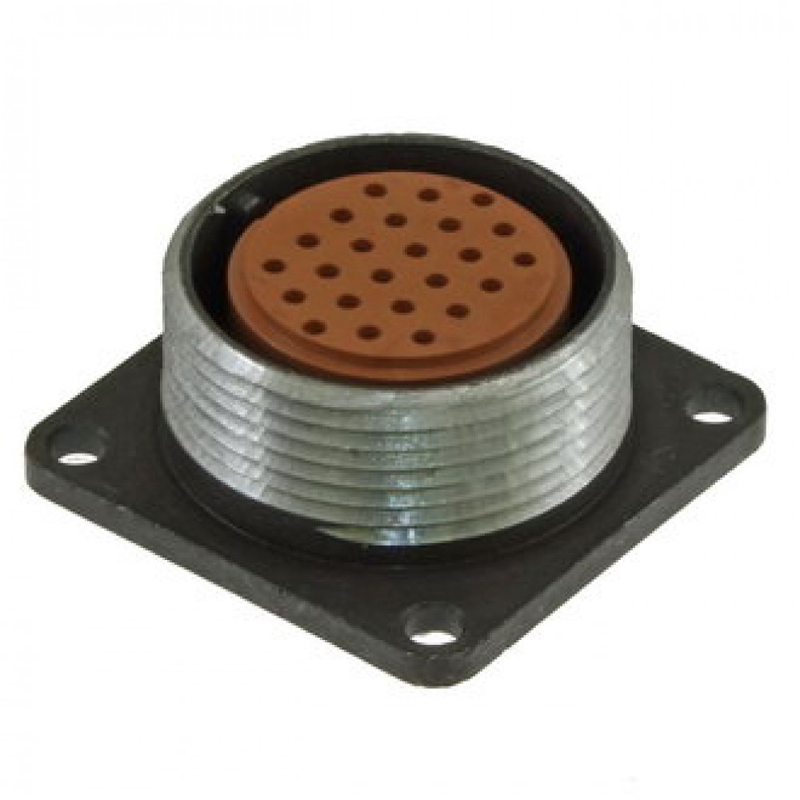

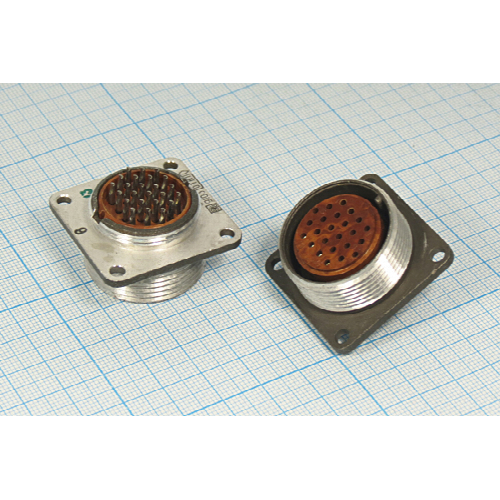

2РМТ27Б24Г1А1В: блочный электрический соединитель для надежных межблочных соединений

2РМТ27Б24Г1А1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, выполненный в виде блочной розетки. Он применяется для внутреннего объёмного монтажа и предназначен для организации разъёмных соединений в цепях постоянного и переменного тока, включая цепи с частотой до 3 МГц.

Конструкция и особенности

Разъём 2РМТ27Б24Г1А1В относится к негерметичным соединителям всеклиматического исполнения. Его конструкция включает металлический корпус, изолятор и контактную группу. Блочное исполнение позволяет фиксировать изделие на панели или корпусе оборудования, создавая аккуратную и обслуживаемую точку подключения.

Соединение с ответной частью выполняется резьбовым способом, а одношпоночная поляризация исключает неправильную ориентацию при сочленении. В состыкованном состоянии конструкция обеспечивает защиту контактов и мест присоединения проводов от пыли.

Основные характеристики

Указанные параметры позволяют использовать 2РМТ27Б24Г1А1В в оборудовании, где важны стабильность электрического контакта, компактное размещение 24 цепей и устойчивость соединения к внешним воздействиям.

Условия эксплуатации

Разъём рассчитан на применение в широком диапазоне климатических и механических условий. Он сохраняет работоспособность при температурах от −60 до +100 °C, высокой относительной влажности, вибрации, акустическом шуме, линейных ускорениях и механических ударах. Для соединителей этого типа заявлена стойкость к влажному теплу, инею, росе, озону, плесневым грибам, соляному туману и солнечному излучению.

Контактные хвостовики рассчитаны на присоединение проводов сечением до 0,5 мм². Это делает модель удобной для многоконтактной разводки внутри приборов, шкафов автоматики, измерительной техники и другого промышленного оборудования.

Где применяется 2РМТ27Б24Г1А1В

Блочная розетка 2РМТ27Б24Г1А1В используется там, где требуется быстроразъёмное и механически устойчивое подключение большого числа электрических цепей:

• в системах промышленной автоматики и управления;

• в приборостроении и измерительном оборудовании;

• в электротехнических шкафах и блоках;

• в транспортной, авиационной и специальной технике;

• в телеметрических, сигнальных и силовых цепях;

• в аппаратуре, рассчитанной на работу в условиях вибраций и перепадов температуры.

Маркировка 2РМТ27Б24Г1А1В помогает идентифицировать конкретную конфигурацию изделия: соединитель серии 2РМТ, с корпусом условного размера 27, блочным исполнением и 24-контактной группой. Перед проектированием или заменой разъёма важно проверить схему расположения контактов, тип ответной части, способ монтажа и требования конкретной технической документации.
