Назначение

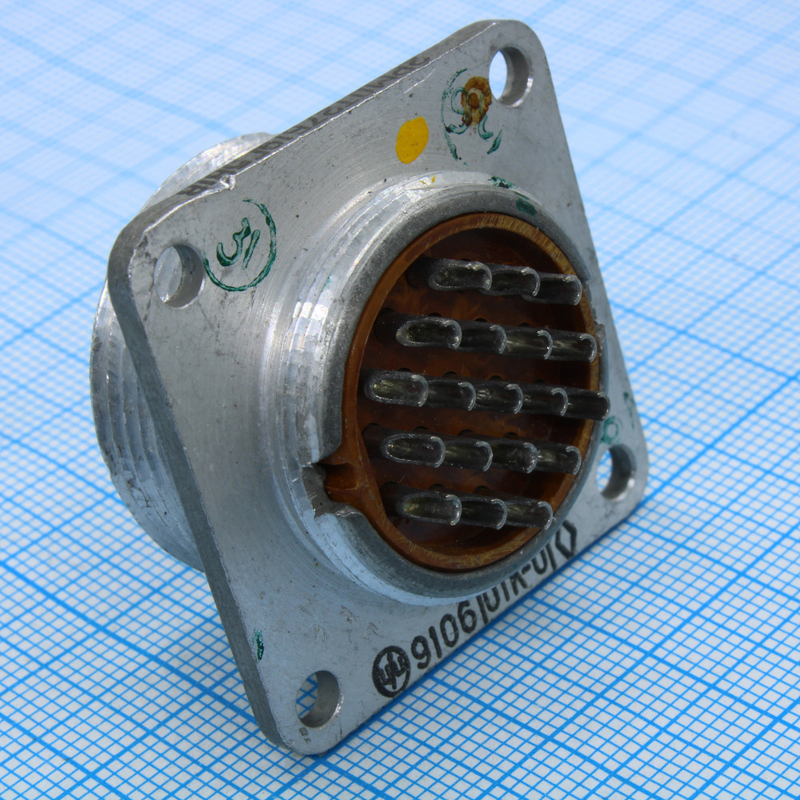

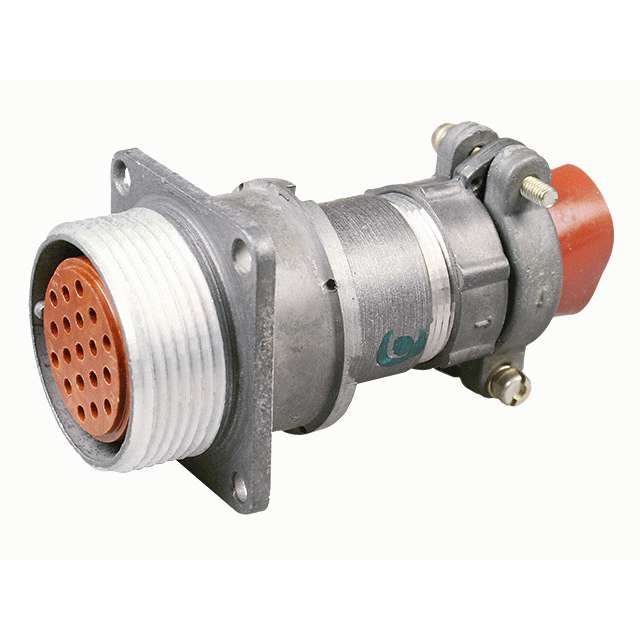

Соединитель 2РМТ27Б19Г5В1В представляет собой цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочлененного положения. Его назначение — соединение и разъединение электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Изделие относится к соединителям, которые применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Конструкция рассчитана на эксплуатацию в условиях тропического климата, что подтверждается тропикоустойчивым и всеклиматическим исполнением.

Подтверждённые особенности

• Тип соединителя: негерметичный, тропикоустойчивый.
• Климатическое исполнение: всеклиматическое.
• Условный размер корпуса: 27.
• Вид корпуса: блочный (приборный).
• Количество контактов: 19.
• Часть соединителя: розетка.
• Покрытие контактов: серебро.
• Теплостойкость: до 100 °C.
• Всеклиматическое исполнение: да.

Соединитель имеет блочный приборный корпус с условным размером 27 и содержит 19 контактов. Контакты покрыты серебром. Исполнение розетки позволяет использовать изделие в составе ответных частей соединителей соответствующего типономинала.

Технические параметры

• Максимальная рабочая частота: до 3 МГц.
• Максимальное рабочее напряжение: до 700 В.
• Сопротивление контактов: в зависимости от диаметра контакта.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура: от минус 60 до плюс 100 °C.

Сопротивление изоляции составляет не менее 5000 МОм. Рабочий диапазон температур — от минус 60 до плюс 100 °C. Сопротивление контактов зависит от диаметра контакта. Максимальное рабочее напряжение достигает 700 В, а максимальная рабочая частота — 3 МГц.

Применение и монтаж

Соединители серии 2РМТ27 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть приборными или кабельными, без патрубков или с прямыми патрубками. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов.

Данное изделие изготавливается для внутреннего монтажа и может использоваться с экранированными или неэкранированными кабелями. Подсоединение проводов к контактам выполняется методом пайки. Количество перепаек контактов не должно превышать 3.

Артикул и категория

Артикул: 3657. Категория: 2РМТ27. Производитель в предоставленных данных не указан.

Эксплуатационные особенности

Тропикоустойчивое исполнение и всеклиматическое климатическое исполнение позволяют применять соединитель в аппаратуре, работающей в различных климатических зонах. Резьбовая фиксация сочлененного положения обеспечивает надежное удержание ответных частей при механических воздействиях. Одношпоночная поляризация корпусов исключает неправильное сочленение.

Покрытие контактов серебром способствует стабильному электрическому контакту. Соединитель рассчитан на пайку проводов и допускает ограниченное число перепаек — не более 3. Для монтажа следует учитывать рабочее напряжение, частоту и температурный диапазон, указанные в подтверждённых характеристиках.
