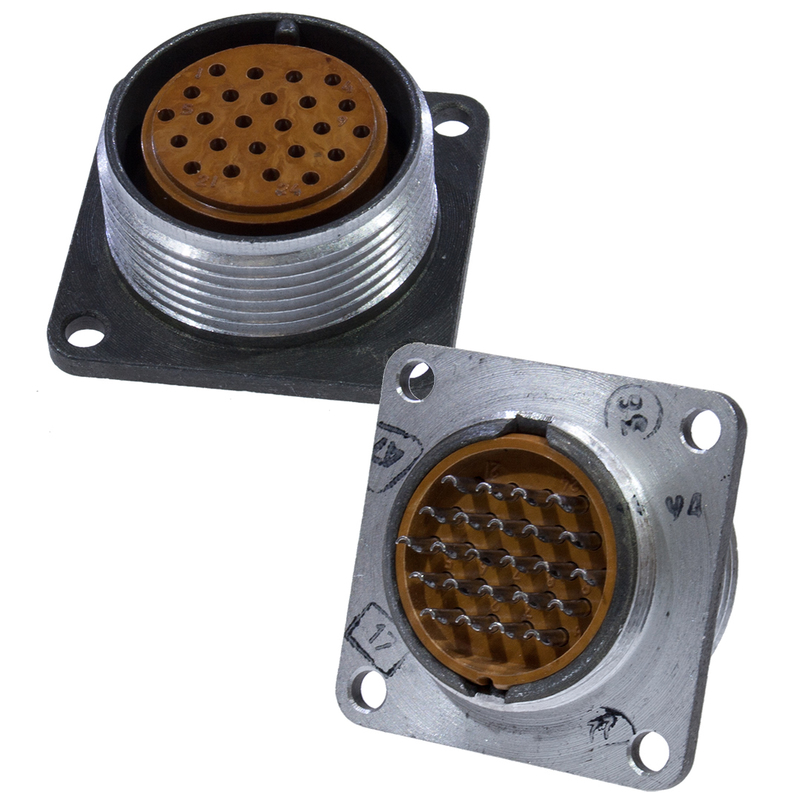

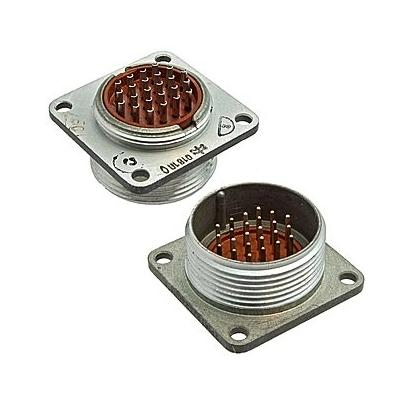

2РМТ27Б — это серия цилиндрических низкочастотных электрических разъёмов (соединителей) с резьбовой фиксацией, блочного (приборного) монтажа, условный диаметр корпуса 27 мм.

Назначение и область применения

• Предназначены для работы в цепях постоянного и переменного токов до максимального рабочего напряжения 560–700 В (в зависимости от исполнения).

• Используются в аппаратуре автоматики, связи, промышленной и транспортной электронике как многоконтактные разъёмы для съемного соединения жгутов и блоков.​

Конструкция и расшифровка обозначения

На примере 2РМТ27БПН24Ш1В1В:​

• «2РМТ» – тип соединителя (цилиндрический, низкочастотный, тропикоустойчивый, негерметичный).​

• «27» – условный размер корпуса (посадочный диаметр 27 мм).

• «Б» – вид корпуса: блочный (приборный), в отличие от кабельного «К».​

• «П» / «У» – тип патрубка (П – прямой, У – угловой); возможен вариант без патрубка.​

• Буквы и цифры далее (например, «24Ш1В1В») задают число контактов, тип контактов (штырь или гнездо), вид покрытия и другие конструктивные особенности.

В серии 2РМТ27Б встречаются как вилки (Ш – штырь), так и розетки (Г – гнездо), приборные и кабельные.

Электрические характеристики

Для типичных соединителей 2РМТ/2РМТ27Б: +3

• Максимальное рабочее напряжение: 560–700 В.

• Ток на один контакт (зависит от диаметра):

  • ∅1,0 мм: примерно 5–8 А.​

  • ∅1,5 мм: примерно 7–15 А.

  • ∅2,0 мм: около 18 А.​

  • ∅3,0 мм: около 32 А.​

• Суммарная токовая нагрузка на соединитель: диапазон порядка 27–260 А (по серии 2РМТ).​

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции:

  • при 560 В: пробное испытательное напряжение около 1850 В.

  • при 700 В: около 2300 В.

• Емкость между контактами: не более 6 пФ.​

Механическая прочность и ресурсы

• Минимальная наработка: 1000 ч.

• Число циклов сочленений/расчленений: порядка 500.

• Минимальный срок сохраняемости: около 15 лет.

Устойчивость к механическим и вибрационным воздействиям (для всей серии 2РМТ):

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 490 м/с² (≈50 g).

• Акустический шум: 50–10000 Гц, до 170 дБ.
