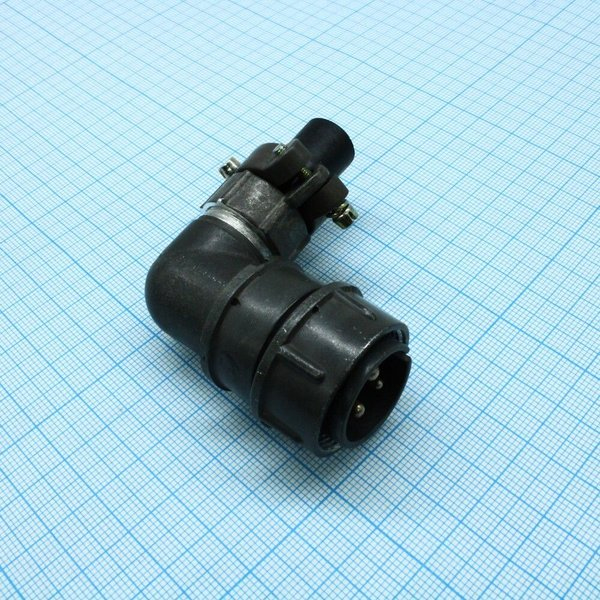

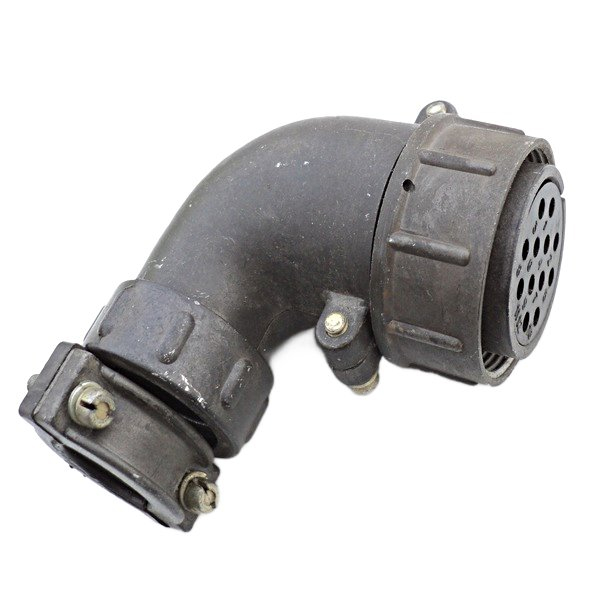

2РМТ22КУН4Ш3В1В без нак/гайкой

Короткий ответ — это цилиндрический низкочастотный кабельный разъём серии 2РМТ, модификация 2РМТ22КУН4Ш3В1В (вилка, 4 контакта, угловой патрубок, для неэкранированного кабеля); ниже — подробные характеристики и конструкционные примечания.

Основное назначение и область применения

• Предназначен для электрического соединения в низкочастотных цепях постоянного и переменного тока (до нескольких МГц), используется в радиоэлектронной и радиотехнической аппаратуре.

• Применим как кабельная вилка для присоединения внешних кабелей к приборам, аппаратуре и пультам в условиях обычной и тропической эксплуатации (климатическое исполнение В).

Конструкция и маркировка

• Маркировка расшифровывается так: 2РМТ — серия разъёмов цилиндрических низкочастотных; 22 — посадочный диаметр/условный размер корпуса; К — кабельный корпус (вилка); У — угловой патрубок; Н — гайка патрубка для неэкранированного кабеля; 4 — число контактов; Ш3 — сочетание контактов (порядок и размеры контактов); В1В — исполнение корпуса/покрытие/климатические и технологические признаки.

• Контакты обычно съёмные, с серебряным покрытием (в некоторых модификациях возможны и другие покрытия). Монтаж контактов — обжимной.

Электрические параметры

• Количество контактов: 4 (сочетание 3).

• Диаметры контактов: два контакта Ø≈2,0 мм (контакты 1 и 4), два контакта Ø≈3,0 мм (контакты 2 и 3).

• Максимальная токовая нагрузка: примерно 18 А для Ø2,0 мм и 32 А для Ø3,0 мм; суммарно на разъём — порядка 80 А (в разных источниках приводятся близкие значения).

• Контактное сопротивление: порядка 1,6 мОм для Ø2,0 мм и 0,8 мОм для Ø3,0 мм (встречаются близкие нормативные значения в спецификациях).

• Максимальное рабочее напряжение (амплитудное): в спецификациях указывается диапазон примерно 560–700 В (в зависимости от интерпретации требований).

Механические и эксплуатационные характеристики

• Число сочленений/расчленений: порядка 500 циклов; минимальная наработка обычно указывается от 1000 до 5000 часов в зависимости от производителя и конкретной спецификации.

• Климатическое исполнение: В (всеклиматическое / тропикоустойчивое исполнение у ряда поставщиков).

• Температурный диапазон эксплуатации по данным разных поставщиков — примерно от −60 до +100 °C (и допускаемые смены температур до +150 °C в некоторых спецификациях).

• Сопротивление изоляции в нормальных условиях обычно не менее 1000 МОм (по данным отдельных паспортов).

Габариты и масса

• Условный размер (посадочный диаметр) корпуса — 22; масса одной вилки в зависимости от исполнения около 30–40 г (в отдельных описаниях указано около 38 г).

Особенности монтажа и варианты исполнения

• Угловой патрубок облегчает прокладку кабеля под углом к оси разъёма; патрубок с обозначением Н рассчитан на неэкранированный кабель (без отдельной гайки для экрана).

• Контакты, как правило, обжимные (контакт-вставка извлекаемая), возможны варианты покрытия (серебро, иногда золото у контактных пар в иных вариантах).

Пример подключения (иллюстрация)

• Обычно контакты пронумерованы и соответствуют схеме в паспорте: два «силовых» контакта Ø3,0 мм (большая нагрузка) и два меньших Ø2,0 мм для сигналов/питания меньшей мощности; при сборке выполняют обжим проводов подходящего сечения и устанавливают контакт-вставки в карболитовое основание. (Иллюстрация схемы и фото корпуса см. каталоги поставщиков.)zapadpribor
