2РМТ22КУН10Г1В1В

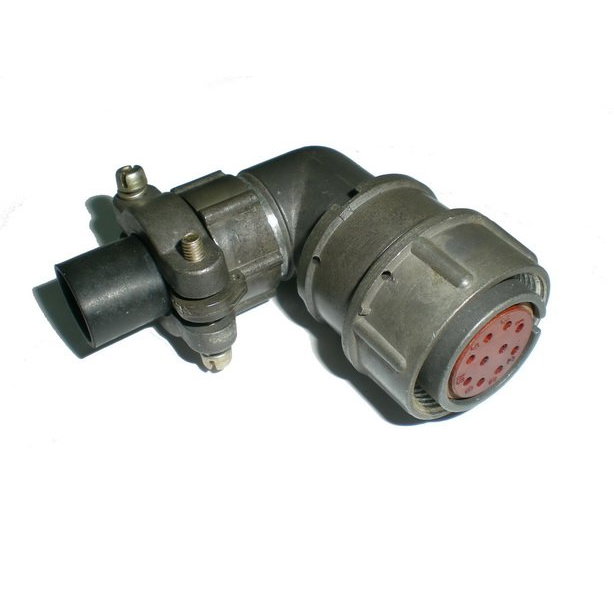

2РМТ22КУН10Г1В1В — это круглый низкочастотный электрический соединитель типа розетка кабельная с угловым патрубком, рассчитанный на работу в цепях постоянного и переменного тока. По маркировке видно, что у него 10 контактов, условный размер корпуса 22 и сочетание контактов 1.

Что означает маркировка

• 2РМТ — серия круглых низкочастотных соединителей.

• 22 — условный размер корпуса.

• К — кабельное исполнение.

• У — угловой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• 10 — количество контактов.

• Г1 — сочетание контактов.

• В1В — вариант исполнения, связанный с покрытием контактов и климатическим исполнением.

Основные характеристики

• Диаметр контактов: 1 мм.

• Максимальный ток на контакт: 7 А.

• Суммарный ток на соединитель: до 58 А.

• Рабочее напряжение: до 560–700 В, в зависимости от источника и режима.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм по одним данным, не менее 1000 МОм по другим справочникам.

• Количество циклов сочленения/расчленения: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Конструкция и применение

Это негерметичный цилиндрический соединитель с резьбовой фиксацией, который используют в электроаппаратуре, приборах и другой технике, где нужен надежный разъем для кабельного подключения. Обычно такие соединители выбирают там, где важны виброустойчивость, сравнительно высокая надежность и удобство многократного соединения.

Условия работы

Соединитель рассчитан на широкий температурный диапазон, примерно от −60 до +100 °C. Также для него указывают устойчивость к вибрации и ударам, что делает его подходящим для промышленной и специальной аппаратуры.
