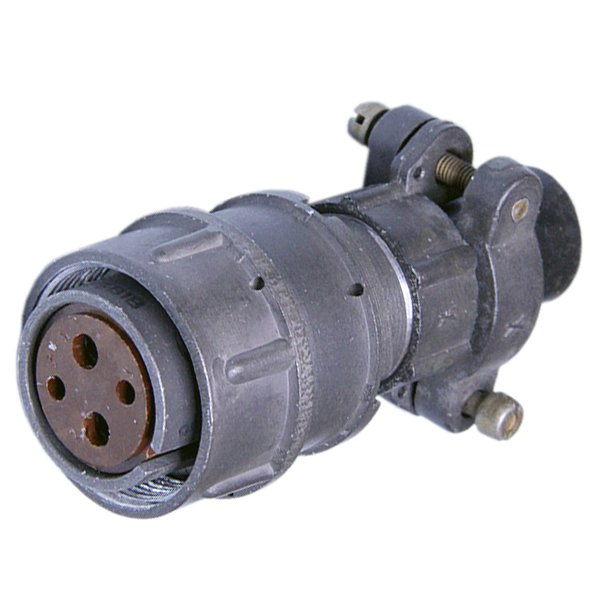

2РМТ22КПН4Г3В1В без нак гайки

2РМТ22КПН4Г3В1В — это цилиндрический низкочастотный электрический соединитель, кабельная розетка с резьбовым сочленением и посадочным размером 22 мм. Он относится к серии 2РМТ, рассчитан на работу в цепях постоянного и переменного тока, а также применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Что означает обозначение

Маркировка 2РМТ22КПН4Г3В1В содержит несколько признаков: 2РМТ — тип соединителя, 22 — типоразмер, К — кабельная часть, П — прямой патрубок, Н — низкочастотное исполнение, 4 — число контактов, Г3 — конструктивное исполнение, а последние символы указывают на вариант контактов и климатическое исполнение. По описаниям в каталогах, контактная группа у этой модели извлекаемая, а крепление проводов выполняется обжимкой.

Основные параметры

У соединителя 4 контакта, максимальное рабочее напряжение — до 560 В, сопротивление изоляции — не менее 1000 МОм, рабочий диапазон температур — от -60 до +100 °C. Для него также указывают стойкость к вибрации, одиночным и многократным ударам, а минимальная наработка составляет 5000 часов при ресурсе сочленений-расчленений 500 циклов. Срок сохраняемости заявляется до 25 лет.

Конструктивные особенности

Корпус выполнен в цилиндрическом формате, соединение — резьбовое, поляризация корпусов — одношпоночная. По каталожным данным, контакты могут иметь серебряное покрытие, а в некоторых источниках упоминается комбинированное покрытие серебро/золото в зависимости от исполнения. Модель используется как часть пары «вилка/розетка», при этом именно 2РМТ22КПН4Г3В1В указывается как розетка.

Где обычно применяют

Такой разъем ставят в аппаратуре, где важны надежное многократное соединение, устойчивость к вибрации и широкий температурный диапазон. Он подходит для промышленной, измерительной, радиотехнической и другой аппаратуры, где нужен компактный круглый разъем с 4 контактами.

На что обратить внимание

Важно не путать 2РМТ22КПН4Г3В1В с близкими вариантами серии 2РМ или 2РМТ, потому что у них могут отличаться тип корпуса, число контактов, исполнение и тип покрытия. Перед подбором обычно сверяют не только обозначение, но и схему распиновки, тип ответной части и способ монтажа на кабель.
