2РМТ22Б10Ш1В1В

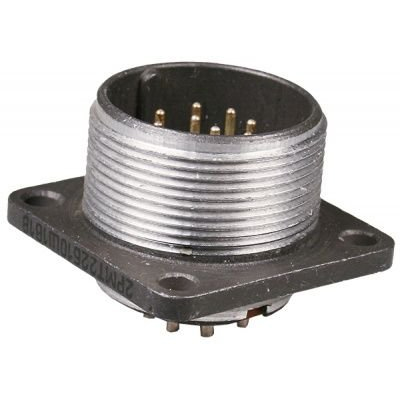

2РМТ22Б10Ш1В1В — это цилиндрический низкочастотный блочный разъём серии 2РМТ (вилка) на 10 контактов, предназначенный для приборного монтажа в электрических цепях постоянного и переменного тока (до ~3 МГц).

Назначение и серия

• Серия: 2РМТ (низкочастотные цилиндрические разъёмы).

• Функция: вилка блочная (приборная) для установки на панель или в корпус прибора.

• Применение: для соединения электрических цепей в электронике, радиотехнике и измерительной аппаратуре при невысоких частотах.

Конструкция и материалы

• Количество контактов: 10.promelec+1

• Корпус: металлический (алюминиевый сплав по ряду источников), изолятор — карболит.promelec+1

• Контакты: штырьковые (в вилке), материал — латунь с покрытием серебром; контакты съёмные/вставные в ряде исполнений.

• Тип сочленения: резьбовой с одношпоночной поляризацией.

Электрические характеристики

• Рабочее напряжение: до 560 В.promelec+1

• Максимальное диэлектрическое напряжение/предельное значение в источниках — около 700 В.promelec+1

• Максимальный рабочий ток на контакт (Ø1 мм): примерно 7 А; суммарный ток по разным источникам указывают до десятков ампер в зависимости от комбинации контактов (примерно суммарно до ~58 А в одном описании).promelec+2

• Сопротивление контактов: порядка 0.005 Ом (5 мОм) для Ø1 мм (встречаются спецификации с пониженным значением для больших диаметров).promelec+1

Механические и эксплуатационные параметры

• Диаметр корпуса (условный размер) — 22 (типоразмер 22).

• Количество сочленений/расчленений: около 500 циклов.

• Минимальная наработка: около 1000 часов; срок сохраняемости (срок годности) — примерно 15 лет.

• Температурный диапазон эксплуатации: примерно от −60 °C до +100 °C (параметр с учётом перегрева контактов).promelec+1

• Вибро- и ударопрочность: выдерживает значительные вибрации и удары (встречаются параметры до 50 g и выше в описаниях).

Габариты и монтаж

• Тип монтажа: блочное (на панель/блок).promelec+1

• Установочные размеры: стандартные для корпуса типоразмера 22; в одном описании габариты приблизительно 30×30×27 мм и расстояние между монтажными отверстиями ~23 мм.

Варианты и покрытия

• Покрытие контактов обычно серебро; в некоторых сериях возможны контакты с золотым покрытием по заказу.
